商品の詳細:
お支払配送条件:
|
| Data: | RS422 /RS232/RS485 | Wavelength: | 1310nm / 1550nm / CWDM |
|---|---|---|---|
| Power consumption: | 15W | Dimensions (LxWxH): | 172mm*167mm*45mm |
| Net weight: | 4kg | Input power: | DC5V 3A |
| Transmission Distance: | SM fiber 10+km , MM fiber 300m | Port: | 10/100 Base-T, RJ-45 connector |

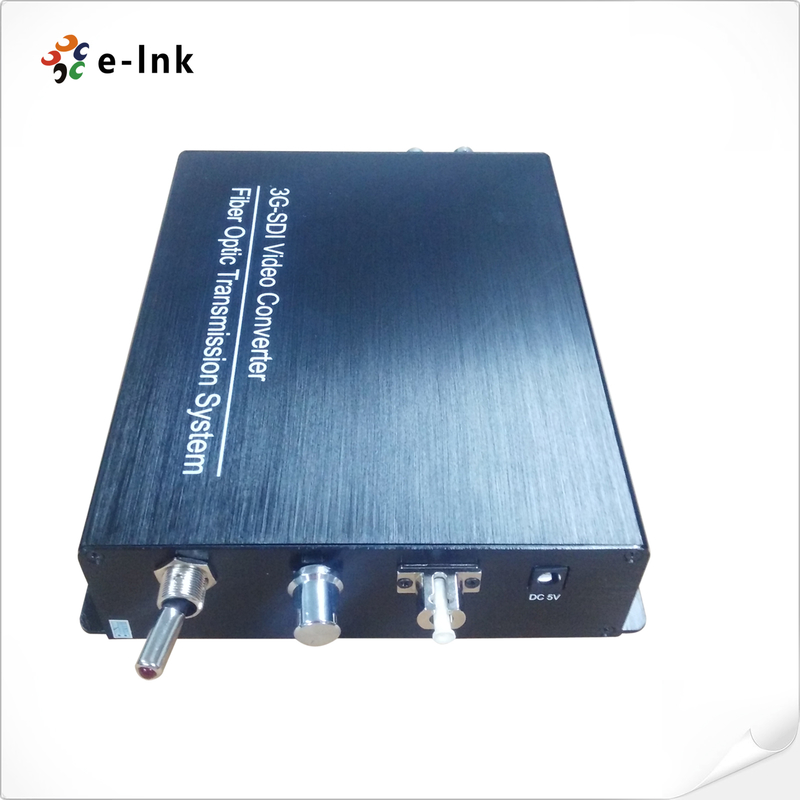

3G/HD/SD-SDI 光ファイバーコンバーターの概要
についてLNK-MSDIファイバー・オプティック・トランスミッション・システムです3G/HD/SD-SDIビデオと一致するSMPTE 424M-2006, 292 および 259 規格ほかにも10/100Base-Tイーサネット,RS422,音声,計数インターフォンと回帰ビデオ,どこでも単調または多調繊維この先進的なシステムは,すべてのデータチャネルを同時に送信することを可能にし,放送および生産環境のための包括的なソリューションを提供します.3G/HD-SDI信号カメラからベースステーションへ回帰ビデオ (3G/HD-SDI),リモコンデータ,ゲンロック,インターフォン,タリーをサポートしながら,音声とイーサネットを単一のSM/MM戦術線またはSMPTEハイブリッドファイバーケーブルでLNK-MSDIシリーズは信頼性と強固な性能のために設計され,スタジオ制作,リモート放送,マルチカメラ設定のためのシームレスで高品質な接続を提供します.
3G/HD/SD-SDI 光ファイバーコンバーターの特徴
サポートSMPTE 3G,HD,SD-SDIデータレート
完全にハンドルすべての病理学的検査パターン信頼性の高い放送性能のために
自動ケーブル均衡最適な信号完整性を維持する
統合リモコン,タリー,オーディオ (インターコム) とリターンビデオ機能
10/100 イーサネット汎用的なネットワーク統合のための接続性
自動再ロック270 Mbit/s,1.48 Gbit/s,および3 Gbit/sで
と互換性SMPTE 424M,SMPTE 292M,SMPTE 259M基準とDVB-ASI形式
直接の互換性3G/HD/SD-SDI カメラシステム支援するRS-232,RS-422,RS-485 についてデータプロトコル
送信距離:シングルモードファイバーで10km以上あるいは多モードファイバーで300m
ターミナルブロックの電源入力熱交換と熱プラグをサポートします
工業用デザイン-10 °Cから75 °C厳しい環境での動作温度範囲
3G/HD/SD-SDI 光ファイバー変換器の技術指標
|
一般仕様 |
|
|
作業時間 |
-10°Cから+75°C |
|
貯蔵温度 |
-40°Cから85°C |
|
湿度 |
0~95% (凝縮しない) |
|
入力電源 |
DC5V 3A |
|
電力消費量 |
15W |
|
純重量 |
4kg |
|
外見のサイズ |
172mm*167mm*45mm (LxWxH) |
|
光ファイバー |
|
|
波長 |
1310nm / 1550nm / CWDM |
|
出力 |
-6~-1dBm |
|
Rx 感受性 |
<-18dBm |
|
送信距離 |
SMファイバー10+km,MMファイバー300m |
|
オプティカルコネクタ |
Dal LC/FC/ST/SC/MX/レモ/ニュートリノ (オプション) |
|
SDI 入力/出力 |
|
|
信号形式 |
SMPTE 424M,SMPTE 292M,SMPTE 259M |
|
データ率 |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
ケーブルの均衡 |
自動ケーブル EQ (ベルデン1694Aケーブル) |
|
250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
|
SDI インターフェース |
BNC 75 オーム |
|
インターコン |
|
|
カメラ光学アダプタ |
|
|
インターフェース |
4ピンXLR (男性) /5ピンXLR (女性) /3.5mmヘッドセットジャック |
|
マイク |
マイク入力で音が消える |
|
ヘッドフォン |
音量が上がったり下がったり |
|
音声 |
バランスまたは不均衡ラインレベル |
|
計数 |
|
|
カメラ光学アダプタ |
|
|
|
4ピンのエアヘッドか3ピンのミニXLR |
|
生産量 |
乾燥接触閉塞または湿気 +12V |
|
オン:短断または+12V |
|
|
切断:開いたか 0V |
|
|
リモコン |
|
|
インターフェース |
工業標準のターミナルブロック |
|
データ |
RS422 / RS232/ RS485 |
|
イーサネット |
|
|
港 |
10/100 ベース-T,RJ-45コネクタ |
|
作業モード |
フルデュプレックス/ハーフデュプレックス |
|
データレート |
10 Mbps & 100 Mbps イーサネット (自動適応) |
3G/HD/SD-SDI ファイバーオプティックコンバーターアプリケーション
