商品の詳細:
お支払配送条件:
|
| 伝送距離: | 20km | 波長: | 1310nm/1550nm |
|---|---|---|---|
| 寸法（wxdxh）: | 120 x 105 x 28 mm | 重さ: | 1.5kg/ペア |
| 電源アダプター: | DC5～25V | 消費電力: | <5W |
| ハイライト: | タリーRS485データ光ファイバーコンバーター,産業用3G HD-SDI光ファイバーコンバーター,双方向3G HD-SDI光ファイバーコンバーター |
||

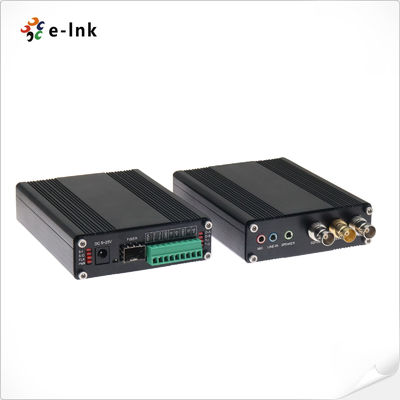

1Ch 2方向 3G-SDI ループアウト + 1Ch タリー + 2Ch 2方向 RS485 または RS422 + 2Ch ステレオオーディオ + 1Ch マイクoファイバーコンバーター
SDIファイバー拡張器概要
LNK-3G-1BV1T2BD2A1Mシリーズは,高性能3G/HD-SDIビデオ光学トランシーバーである.
サポートしています1チャネル両方向 3G/HD-SDI ビデオ送信 (組み込み音声),
ビデオループアウト,1つのカウント信号,2チャネル両方向RS485/RS422データ,2チャネル
外部ステレオオーディオそして1つのマイク信号高画質のビデオを送信する
音声信号を光ファイバーで送ります
このシリーズには,送信機と受信機が1つ1080P フルHD 3G/HD-SDI信号
トランスミッション提案も高い安定性と鮮明な画像LED状態表示含まれています
動作状態のリアルタイムモニタリング装置
適用: 知的交通監視,セキュリティシステム,産業監視
(電気,化学産業,鉄鋼,石油,鉄道など),軍事監視 (倉庫,国境など),
キャンパスネットワーク,スタジアムのライブ放送,テレビ番組の放送,その他の高需要のビデオ
音声伝送のシナリオです
SDIファイバー拡張器特徴
1Ch ループアウト付き 2方向 3G-SDI ビデオ
1Chタリーシグナル
2Ch 両方向 RS485 または RS422 データ
2ch ステレオオーディオ
1Ch マイク
自動リクロッキング 270Mbit/s - 1.48Gbit/s - 3Gbit/s
支持 HDTV 720P,1080I,1080P,1920*1080@60Hz
◎長距離送信能力 20km (SMF) まで
熱交換と熱プラグ
完全デジタルな非圧縮放送レベルの送信
産業レベルの超広い温度範囲 (−20°C~+70°C),様々な環境に適応可能
SDIファイバー拡張器 テクニカルインデックス
| ファイバー・オプティカル・インターフェース | |
| ファイバーインターフェース | シンプレックス LC |
| 送信距離 | 0〜20km |
| 波長 | 1310nm/1550nm |
| ビデオ | |
| ビデオインターフェース | BNC |
| ビデオ入力/出力インペダンス | 75Ω |
| ビデオ入力/出力電圧 | 典型的な:1Vpp,最小0.5Vpp,最大1.5Vpp |
| ビデオビットレート | 最大 3.2Gb/s |
| 利回り (10%~90%APL) | <1% |
| SDI フォーマットサポート | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59. オーケストラがやってる94 | |
| 1080i 23/24/30/50/5994 | |
| 1080P 23.98/24/30/50/60 | |
| ビデオ SDI 標準 | 270Mbps (SD-SDI),1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s マッピング (SDI) | |
| SMPTE424M 3Gb/s シリアルインターフェース (SDI) | |
| データ または 計数 | |
| 物理インターフェース | 工業標準のスクリューターミナル |
| データ型 | RS485 (デフォルト) または RS422 (オプション) タリー信号 |
| 周波数/レートサポート |
RS422の最大115200bps RS485では最大57,600bps |
| BER | <109 |
| ステレオ オーディオ または マイク | |
| 音声入力と出力 | 3.5MM オーディオ |
| 音声形式 | @48KHz |
| 電気 | |
| 電源アダプタ | DC 5~25V |
| 電力消費量 | <5W |
| LED インジケーター | |
| P/S | 電源 |
| DAT | データ |
| メカニカル | |
| 尺寸 (LxWxH) | 120 x 105 x 28 mm |
| 体重 | 1.5kg/ペア |
| ケース | アルミケース |
| マウントオプション | 壁式 |
| 環境問題 | |
| 作業温度 | -20°C+70°C |
| 貯蔵温度 | -40°C+80°C |
| 作業湿度 | 0~95% |
| MTBF | ≥100000時間 |
SDIファイバー拡張器 注文情報
| モデル | 記述 |
| LNK-3G-1BV1T2BD2A1M | ループ付き1Chバイダイレクト 3G-SDI + 1Chタリー + 2Chバイダイレクト RS485またはRS422 + 2Chステレオオーディオ + 1Chマイクロフォンオーバーファイバーコンバーター,シングルモードファイバー,LC,20km送信機と受信機を含む,ペアで使う |
SDIファイバー拡張器 パネル
注記:
1. To+/To-は,電流50MAでLEDを動かすことができます
2計数信号接続のためのTIN/TCM
3. RS485 (デフォルト) または RS422 (オプション) の T+/R-
販売後および保証方針
構成されるオンラインのお客様サービスそして電話による顧客サービス提供する製品コンサルティング,
遠隔技術サポート,メンテナンスのサービス.
サービス政策: 3ヶ月交換と3年間の保証.
代替: 一連の製品を購入してから3ヶ月以内に,技術者による製品の故障と人為的な損傷のテスト後
購入者が直接購入所に行って 同じ種類の製品を交換できます
製品テストに問題がない場合は,元のサンプルを返します.
保証: 自然災害以外の災害による人為的な損傷,当社の無料保証期間は1年です.
[次の条件は,交換と無料保守の範囲には含まれない]
1製品説明書に記載されている操作と保守の不適合による損傷
2人為的な要因による損傷,例えば不適切な電圧入力,水吸収,破損など.
3雷,地震,火災など,自然災害による製品への損害
3会社からの許可なしに 固有の設定の不正改変や修理
4無料のメンテナンスの範囲を超えた製品
5顧客から送られた修理中に運送,積載,卸荷によって生じた損傷
6. 製品保証カードの製品バーコードまたはモデルは製品自体と一致しません.
7設計,技術,製造,品質などの製品以外の問題による故障や損傷
