商品の詳細:
お支払配送条件:
|
| 伝送距離: | 550m～20Km | 波長: | 1310nm/1550nm |
|---|---|---|---|
| 消費電力: | <5W | 寸法 (長さ×幅×高さ): | 73 x 44 x 17mm |
| 電源アダプター: | DC5V | データ型: | タリー&リバース RS485 |
| ハイライト: | 多機能3G/HD-SDI光ファイバーコンバーター,オーディオ3G/HD-SDI光ファイバーコンバーター |
||

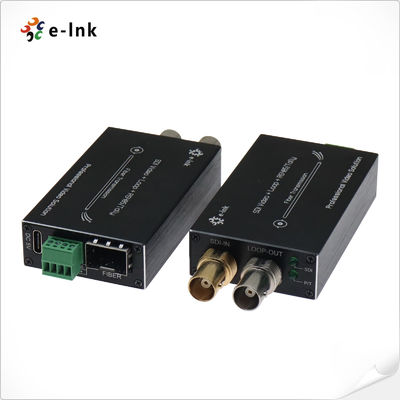

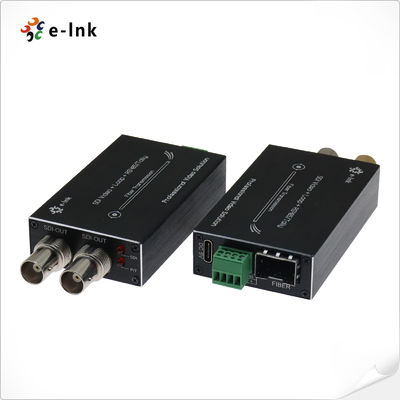

ミニタイプ 3G-SDI ファイバー変換器 Tally & Reverse RS485
ミニ3G-SDIファイバーコンバーター概要
ミニ3G/HD-SDIファイバーコンバーターは,1チャネル3G/HD-SDIビデオ (オーディオが組み込まれている),タリー信号,光ファイバー経由でRS485信号の逆送信をサポートする.3G/HD-SDIループ経由でローカルモニタリング信号を出力できますE-Link 3G/HD-SDI ビデオファイバーコンバーターは,送信機と受信機を搭載し,1080P 3G/HD-SDI 信号の送信をサポートする.
ミニ 3G-SDI ファイバーコンバーターの特徴
◎各チャンネルには8チャネルオーディオが組み込まれています.
自動ケーブル均衡,3.2 Gb/s以下のすべての速度に使用される (Belden 1694A);
自動リクロッキング 270Mbit/s - 1.48Gbit/s - 3Gbit/s
SDI カメラシステムと直接互換性
◎長距離トランスミッション能力80kmまで
熱交換と熱プラグ
完全デジタルな非圧縮放送レベルの送信
労働条件を監視するためのLED状態表示
超光学的な動力範囲と調節自由
◎ 1470~1610nm CWDM波長がオプションである.
産業レベルの超広い温度範囲 (−20°C~+70°C),様々な環境に適応可能
ミニ 3G-SDI ファイバーコンバーターの技術指標
| ファイバー・オプティカル・インターフェース | |
| ファイバーインターフェース | シンプレックス LC |
| 送信距離 | 550mから20km |
| 波長 | 1310nm/1550nm |
| ビデオ | |
| ビデオインターフェース | BNC |
| ビデオ入力/出力インペダンス | 75Ω |
| ビデオ入力/出力電圧 | 典型的な:1Vpp,最小0.5Vpp,最大1.5Vpp |
| ビデオビットレート | 最大 3.2Gb/s |
| 利回り (10%~90%APL) | <1% |
| SDI フォーマットサポート | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59. オーケストラがやってる94 | |
| 1080i 23/24/30/50/5994 | |
| 1080P 23.98/24/30/50/60 | |
| ビデオ SDI 標準 | 270Mbps (SD-SDI),1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s マッピング (SDI) | |
| SMPTE424M 3Gb/s シリアルインターフェース (SDI) | |
| データ | |
| 物理インターフェース | 工業標準のスクリューターミナル |
| データ型 | タリー&リバース RS485 |
| 周波数/レートサポート |
RS422の最大115200bps |
| BER | <109 |
| 電気 | |
| 電源アダプタ | DC 5V |
| 電力消費量 | <5W |
| LED インジケーター | |
| SDI | SDI ビデオ |
| P/T | 電源 |
| メカニカル | |
| 尺寸 (LxWxH) |
73 x 44 x 17 mm (TX) |
| 体重 |
75g (TX) |
| ケース | アルミケース |
| マウントオプション | デスクトップ |
| 環境問題 | |
| 作業温度 | -20°C+70°C |
| 貯蔵温度 | -40°C+80°C |
| 作業湿度 | 0~95% |
| MTBF | ≥100000時間 |
ミニ 3G-SDI ファイバーコンバーターインターフェース&LED
ミニ 3G-SDI ファイバーコンバータの注文情報
| モデル | 記述 |
| LNK-M3G-1V-MM | ミニタイプ3G-SDIファイバーコンバーターにタリー&リバース RS485そしてループアウト金融機関, LCファイバーコネクタ500メートル送信機と受信機を含む,ペアで使用される |
| LNK-M3G-1V-20 | ミニタイプ3G-SDIファイバーコンバーターにタリー&リバース RS485そしてループアウトSMF, LCファイバーコネクタ20KM送信機と受信機を含む,ペアで使用される |
| LNK-M3G-1V-40 | ミニタイプ3G-SDIファイバーコンバーターにタリー&リバース RS485そしてループアウトSMF, LCファイバーコネクタ40KM送信機と受信機を含む,ペアで使用される |
ミニ3G-SDIファイバーコンバーターアプリケーション
販売後および保証方針
構成されるオンラインのお客様サービスそして電話による顧客サービス提供する製品コンサルティング,
遠隔技術サポート,メンテナンスのサービス.
サービス政策: 3ヶ月交換と3年間の保証.
代替: 一連の製品を購入してから3ヶ月以内に,技術者による製品の故障と人為的な損傷のテスト後
購入者が直接購入所に行って 同じ種類の製品を交換できます
製品テストに問題がない場合は,元のサンプルを返します.
保証: 自然災害以外の災害による人為的な損傷,当社の無料保証期間は1年です.
[次の条件は,交換と無料保守の範囲には含まれない]
1製品説明書に記載されている操作と保守の不適合による損傷
2人為的な要因による損傷,例えば不適切な電圧入力,水吸収,破損など.
3雷,地震,火災など,自然災害による製品への損害
3会社からの許可なしに 固有の設定の不正改変や修理
4無料のメンテナンスの範囲を超えた製品
5顧客から送られた修理中に運送,積載,卸荷によって生じた損傷
6. 製品保証カードの製品バーコードまたはモデルは製品自体と一致しません.
7設計,技術,製造,品質などの製品以外の問題による故障や損傷
