商品の詳細:
お支払配送条件:
|
| 伝送距離: | 550m～20Km | 波長: | 1310nm/1550nm |
|---|---|---|---|
| 消費電力: | <5W | 寸法 (長さ×幅×高さ): | 120 x 105 x 28 mm |
| 重さ: | 0.43kg/ペア | 電源アダプター: | DC5～25V |
| ケーシング: | アルミケース | 取り付けオプション: | ウォールマウント |
| ハイライト: | HD-SDI ファイバーコンバーター,オーディオ SDI ファイバー 変換器,RS422/485 SDI ファイバー変換器 |
||

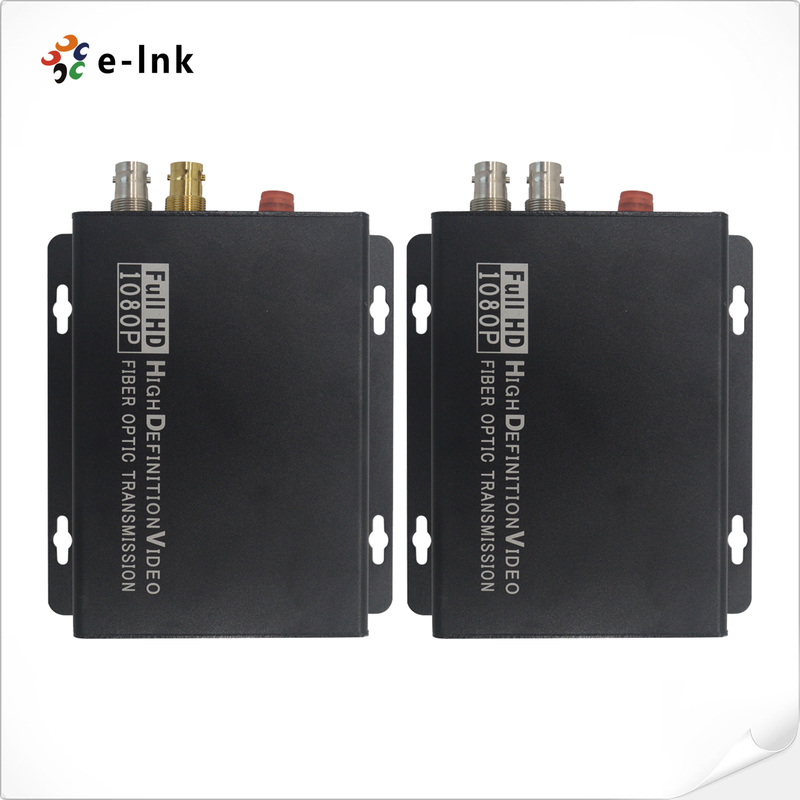

HD-SDIからファイバー変換器
HD-SDI から ファイバー 変換 機能
1高画質放送と生放送リンク
理想的な放送貢献そしてスタジオ・トランスミッター (STL) リンク輸送HD-SDI信号と組み込み音声長い距離を移動します緊張感のない,圧縮されていないビデオ送信についてライブ・イベント制作,OB バンそして遠隔放送センター確保する信号の整合性そしてタイミングの正確さ.
2遠隔監視カメラと監視システム
部署された大規模な周辺警備そして都市全体の監視ネットワーク拡張するHD-SDI カメラのフィード遠隔地から空港,港そして重要なインフラ中央へ監視ステーション終了しましたシングルモード繊維削除するEMI/RFI 干渉そして,それを可能にするリアルタイム監視80kmまで
3交通管理とインテリジェント・トランスポート・システム (ITS)
サポート高画質のビデオ送信中交通管制センターそしてITSネットワーク. ために使用されますナンバープレート認識 (LPR),トラフィックフローの監視そして事故検出システム高速道路やトンネルに沿って,安定した長距離接続をHD-SDI 交通カメラと双方向データ制御.
4プロのA/V&大舞台シグナル配信
許可するシグナル拡張中スタジアム,会議所そしてコマンド&コントロールルーム分散する多チャンネルHDビデオと組み込み音声から生産交換機に展示壁あるいはプロジェクター繊維を支える低遅延,高信頼性A/V 統合 複雑な装置
5産業と厳しい環境のビデオ監視
設計された極端な環境のビデオアプリケーション中石油・ガス施設,発電所そして採掘事業それは...産業用住宅そして高い温度耐性信頼性の高い操作を保証するプロセス監視,安全点検そして遠隔視覚化どこに電気騒音そして極端な温度存在しています
HD-SDI から ファイバー 変換 概要

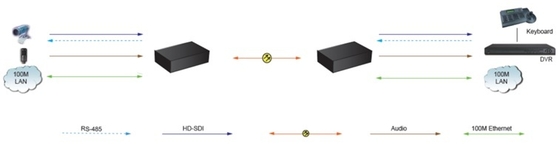

LNK-HD-110シリーズは,プロレベルの,単チャンネルHD-SDI 光ファイバー変換器高画質のビデオ監視と放送アプリケーションのために設計されています.組み込み音声HD-SDIビデオ信号そして双方向RS422/RS485制御シングルモードまたはマルチモードの光ファイバーケーブルでデータを転送し,ゼロ損失で長距離信号の完整性を確保します.
HD-SDI 搭載ループ出力ローカルビデオモニタリングでは,このコンバーターセットには専用の送信機と受信機が組み込まれ,重要なビデオ輸送のための完全な点対点リンクを提供します.銅ベースのシステムに共通する電磁気干渉 (EMI) と信号劣化を排除するために設計された mission-critical 任務のための未圧縮のビデオ品質を 提供しています
セキュリティモニタリング,放送貢献リンク,産業用ビジュアライゼーションに最適ですLNK-HD-110シリーズは標準同軸ケーブルの制限をはるかに超えた距離で信頼できる接続を可能にしますCCTVシステム,交通管制センター,スタジアム,信号の信頼性と信頼性が優先される他の要求の高い環境.
HD-SDIからファイバー変換技術指標
|

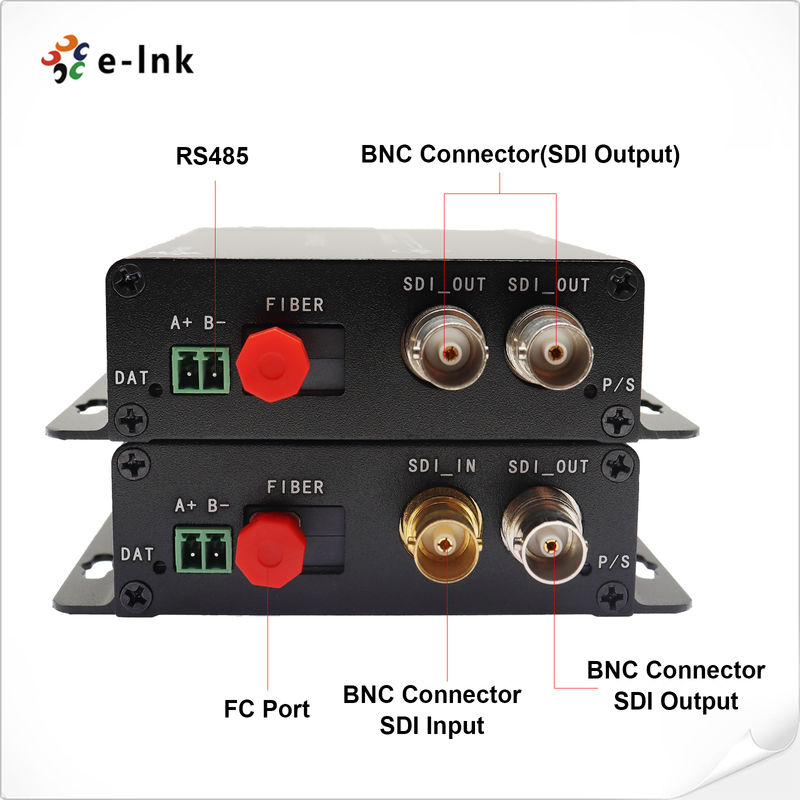

ファイバー・オプティカル・インターフェース |
|
|
ファイバーインターフェース |
SインプレックスF についてC について |
|
送信距離 |
550mから20km |
|
波長 |
1310nm/1550nm |
|
ビデオ |
|
|
ビデオインターフェース |
BNC |
|
ビデオ 入力/出力インペダンス |
75Ω |
|
ビデオ入力/出力電圧 |
典型的な:1Vpp 最低0.5Vpp 最大1.5Vpp |
|
ビデオビットレート |
最大 3.2Gb/s |
|
利回り (10%)ほら90% APL) |
<1% |
|
ビデオ SDI 標準 |
270Mbps (SD-SDI) SMPTE259M |
|
1.485Gbps/M ((HD-SDI),SMPTE292M |
|
|
データ |
|
|
物理インターフェース |
工業標準のスクリューターミナル |
|
データ型 |
RS422/RS485 逆方向 |
|
周波数/レートサポート |
RS422の最大115200bps RS485では最大57,600bps |
|
BER |
<109 |
|
電気 |
|
|
電源アダプタ |
DC 5~25V |
|
電力消費量 |
<5W |
|
LED インジケーター |
|
|
P/S |
電源 |
|
DAT |
データ |
|
メカニカル |
|
|

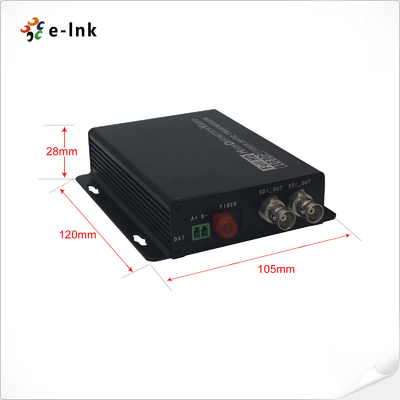

尺寸 (LxWxH) |
120 x105 x28 mm |
|
W八 |
0.432対/kg |
|
ケース |
アルミケース |
|
マウントオプション |
壁式 |
|
環境問題 |
|
|
作業 温度 |
-20°C+70°C |
|
貯蔵温度 |
-40歳°C+80°C |
|
作業 湿度 |
0~95% |
|
MTBF |
≥100000時間 |
HD-SDIからファイバー変換器の注文情報
| ポイント | 記述 |
| LNK-HD-110-20 | RS422 リバースデータとループアウト,SMF,FCファイバーコネクタ 20KM送信機と受信機を含む,ペアで使用される |
販売後および保証方針
構成されるオンラインのお客様サービスそして電話による顧客サービス提供する製品コンサルティング,
遠隔技術サポート,メンテナンスのサービス.
サービス政策: 3ヶ月交換と3年間の保証.
代替: 一連の製品を購入してから3ヶ月以内に,技術者による製品の故障と人為的な損傷のテスト後
購入者が直接購入所に行って 同じ種類の製品を交換できます
製品テストに問題がない場合は,元のサンプルを返します.
保証: 自然災害以外の災害による人為的な損傷,当社の無料保証期間は1年です.
[次の条件は,交換と無料保守の範囲には含まれない]
1製品説明書に記載されている操作と保守の不適合による損傷
2人為的な要因による損傷,例えば不適切な電圧入力,水吸収,破損など.
3雷,地震,火災など,自然災害による製品への損害
3会社からの許可なしに 固有の設定の不正改変や修理
4無料のメンテナンスの範囲を超えた製品
5顧客から送られた修理中に運送,積載,卸荷によって生じた損傷
6. 製品保証カードの製品バーコードまたはモデルは製品自体と一致しません.
7設計,技術,製造,品質などの製品以外の問題による故障や損傷
