商品の詳細:
お支払配送条件:
|
| Product Name: | SDI To Fiber Optic Converter | Power Input: | 1A 12VDC |
|---|---|---|---|
| Reflection loss: | >15DB | Transmission distance: | 20km |
| Optics Type: | Single-mode | Operating Temperature: | -10℃～＋55℃ |

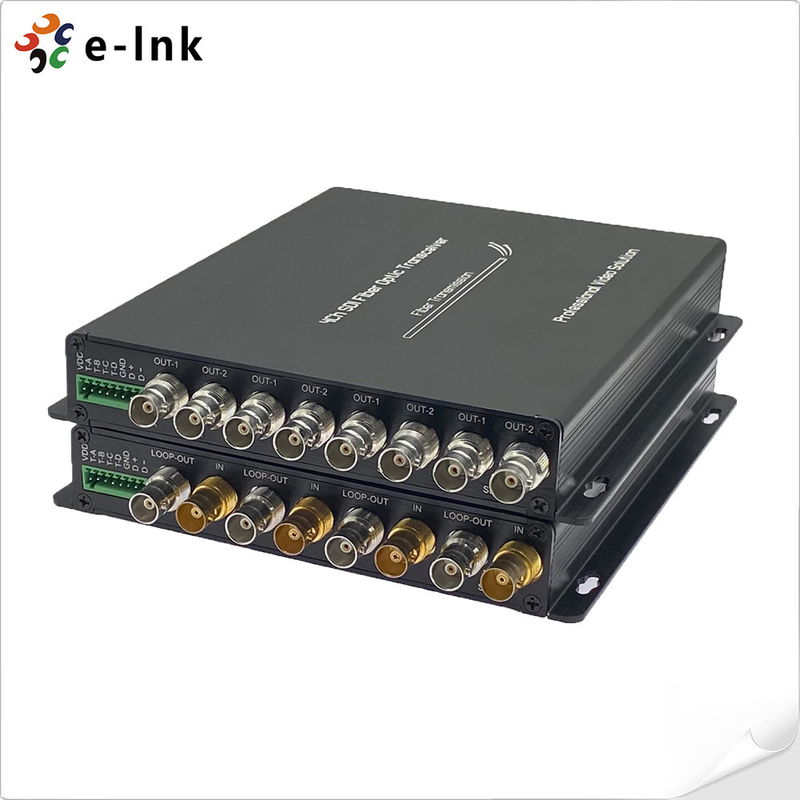

4チャネル 3G-SDIファイバーコンバーターの概要
についてLNK-3GSDI-4V1DTこのシリーズは高性能で4チャネルHD/3G-SDI ファイバーオプティック拡張子
圧縮されていない放送品質のビデオを送信する(第108ページ),RS485データと計数信号終了しました
この先進的な3G-SDI-ファイバー変換キットには送信機と受信機
そしてサポートループ出力,4チャネル計数そして2方向 RS485,シームレスな統合を可能にする
超低遅延,高帯域幅,強力な信号の完整性により
生放送やスタジオ放送の理想的なソリューションです
4チャネル3G-SDIファイバーコンバーターの特徴
についてLNK-3GSDI-4V1Nシリーズには特徴があります
ほら4チャネル 3G/HD-SDI ビデオファイバー送信高品質の長距離ビデオ信号伝送をサポートする
ほら自動ケーブル均衡長距離の信号の整合性を保証する
ほらオートマティック・リロック機能, 270Mbit/s,1.48Gbit/sおよび3Gbit/sのレートをサポートする
ほら3G/HD-SDI カメラシステムと互換性のあるプラグアンドプレイ, 4方向ループバック出力をサポートする
ほらトランスミッション距離 20 km (12.5マイル) まで,より長い距離のオプションが利用できます
ほら4方向計数表示をサポートします簡単に複数のカメラを切り替える制御のために
ほら完全にデジタルで,圧縮されていない放送グレードの送信画像と音声の損失をゼロにします
ほら1つのRS485と4つのタリーチャネルをサポート様々な制御ニーズを満たすために
ほら作業温度範囲: -10°C~+55°C,様々な作業環境に適応できる
4チャネル3G-SDIファイバーコンバーターの技術指標
|
SDI 入力 |
SMPTE 424M,SMPTE 292M,SMPTE 259M,DVB-ASI,DVB-SSIおよびテレコム/データコム |
|
270Mbit/s - 1.48Gbit/s ほら 3Gbit/s |
|
|
入力番号: 4 |
|
|
反射損失: >15DB |
|
|
均衡: 0-150m @3Gbit/s |
|
|
コネクタ:BNC |
|
|
光学 |
チャンネル: 1 |
|
タイプ:単モード |
|
|
送信距離: 20km (他の距離 選択可能) |
|
|
反射損失: > 15dB |
|
|
抑制: < 0.2UI |
|
|
コネクタ:F についてC/UPC (SC)L についてC についてST 選択可能) |
|
|
SDI出力 |
出力番号:4 |
|
シグナルレベル: 800mV |
|
|
昇降時間:200ps表示 |
|
|
オーバーショット:<10%の振幅 |
|
|
反射損失: >15dB |
|
|
抑制: < 0.2UI |
|
|
コンネクタ: 75Ω BNC |
|
|
データ |
1ChRS-485 (full/half duplex) とNRZ,RZI,マンチェスターをサポートする |
|
RS485では最大57,600bps |
|
|
接続器:工業標準の螺旋端末 |
|
|
4ch 合計:A,B,C,D |
|
|
パワーと環境表示 |
動作温度: -10°C+55°C |
|
電源入力: 1A@12VDC |
|
|
EMI/RFI: FCC第15部分A級,EUEMC規格を満たす |
|
|
障害のない平均時間: >100000時間 |
|
|
SDI ビデオ フォーマット サポート |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p5994; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59 試聴する94; |
4チャネル3G-SDIファイバーコンバータの注文情報
|
LNKはHDSDI-4V1D4T |
4- HD-SDI ビデオ ループ出力 +1Ch 後ろへRS485 + 4Ch計数SM 20km,FC1つの送信機と1つの受信機を含む. |
|
LNK-3GSDI-4V1D4T |
4- 3G SDI ビデオ ループ出力で+ 後ろへRS485 + 4Ch計数SM 20km,FC1つの送信機と1つの受信機を含む. |
4チャネル3G-SDIファイバーコンバーターアプリケーション
ほらファイバーで生中継されるイベント
ほら軍やセキュリティにおける高性能 (誤差のない) 監視ネットワーク
ほら大型ビデオウォールシステム
ほらインテリジェント交通監視システム
ほら産業監視 (電気,化学,鉄鋼,石油,鉄道など)
ほら軍事監視 (倉庫,国境,警備など)
ほらスタジアム (LIVE HD ビデオ,オーディオ 送信)
販売後および保証方針
構成されるオンラインのお客様サービスそして電話による顧客サービス,
提供する製品コンサルティング,遠隔技術サポート,メンテナンスのサービス.
サービス政策: 3ヶ月交換と3年間の保証.
代替: 一連の製品を購入してから3ヶ月以内に,製品の故障をテストした後
自然災害による人為的損害により,購入者は直接
同じ種類の製品を交換するために購入所に行く.または,同様の性能の製品.
製品試験に問題がない場合は,元のサンプルを返します.
保証: 自然災害以外の災害による人為的な損傷,当社の無料保証期間は1年です.
[次の条件は,交換と無料保守の適用範囲には含まれない]
1製品説明書に記載されている操作と保守が不適切であった場合による損傷.
2人為的な要因による損傷,例えば不適切な電圧入力,水吸収,破損など.
3雷,地震,火災など,自然災害による製品への損害
3会社からの許可なしに 固有の設定の未承認の変更や修理
4無料のメンテナンスの範囲を超えた製品
5顧客から送られた修理中に運送,積載,卸荷によって引き起こされた損傷.
6. 製品保証カードの製品バーコードまたはモデルは製品自体と一致しません.
7設計,技術,製造,品質などの製品以外の問題による故障や損傷.
