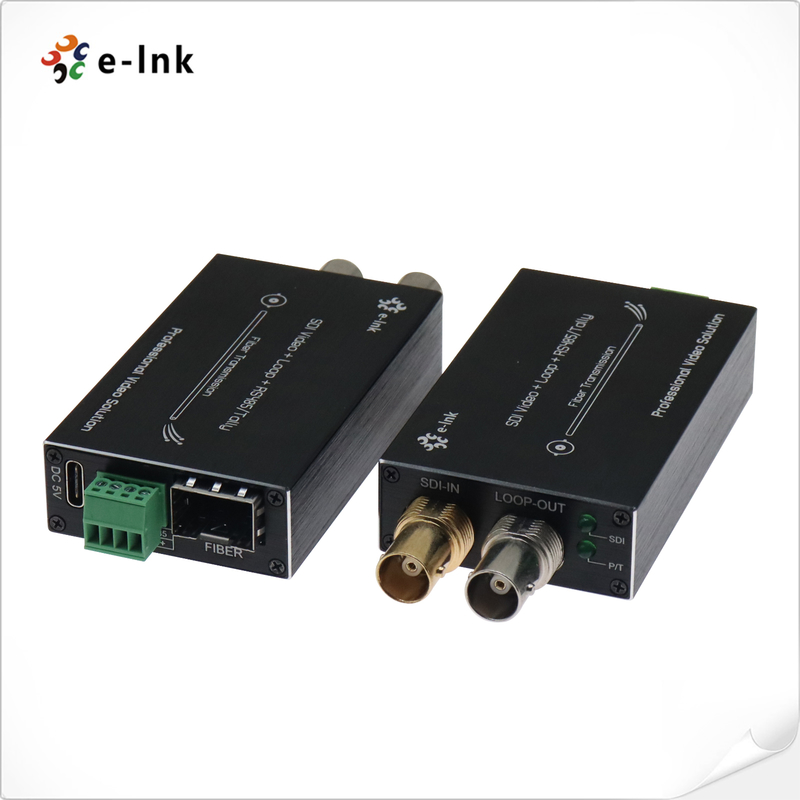

ミニ3G/HD-SDIからファイバー変換器,タリーリバースRS485 20km範囲
概要
LNK-M3G-1Vシリーズ ミニ 3G/HD-SDI ファイバー変換機により,高品質の,
光ファイバーケーブルを介して長距離の未圧縮ビデオ送信をサポートします.
1チャネル 3G/HD-SDI ビデオ 組み込みオーディオ,タリー,RS485 リバース コントロール
プロの放送カメラシステムとシームレスな統合を提供します.
コンパクトなアルミニウムコーティング,高温耐性,プラグアンドプレイ操作
スタジオ,屋外,イベント制作環境で信頼性の高いパフォーマンスを保証します
特徴
1チャネル 3G/HD-SDI ビデオを組み込みオーディオをサポート
統合されたTally&リバースRS485データ送信
LCファイバーコネクタ経由で最大20kmの送信距離
安定した信号のための自動ケーブル均衡と再ロック
広い温度範囲 (−20°C~+70°C) のコンパクトなアルミニウムホイス
簡単に設置するために,熱交換可能なプラグアンドプレイ設計
テクニカルインデックス
|
ファイバー・オプティカル・インターフェース |
|
|
ファイバーインターフェース |
Sインプレックス LC |
|
送信距離 |
550mから20km |
|
波長 |
1310nm/1550nm |
|
ビデオ |
|
|
ビデオインターフェース |
BNC |
|
ビデオ 入力/出力インペダンス |
75Ω |
|
ビデオ入力/出力電圧 |
典型的な:1Vpp 最低0.5Vpp 最大1.5Vpp |
|
ビデオビットレート |
最大 3.2Gb/s |
|
利回り (10%)ほら90% APL) |
<1% |
|
SDI フォーマットサポート |
625/25 PAL |
|
525/29.97 NTSC, 525/23.98 NTSC |
|
|
720p50, 720p59. オーケストラがやってる94 |
|
|
1080i 23/24/30/50/5994 |
|
|
1080P 23.98/24/30/50/60 |
|
|
ビデオ SDI 標準 |
270Mbps (SD-SDI),1.485Gbps/M ((HD-SDI) |
|
SMPTE425M3Gb/s マッピング (SDI) |
|
|
SMPTE424M 3Gb/s シリアルインターフェイス (SDI) |
|
|
データ |
|
|
物理インターフェース |
工業標準のスクリューターミナル |
|
データ型 |
タリー&リバース RS485 |
|
周波数/レートサポート |
RS422の最大115200bps RS485では最大57,600bps |
|
BER |
<109 |
|
電気 |
|
|
電源アダプタ |
DC 5V |
|
電力消費量 |
<5W |
|
LED インジケーター |
|
|
SDI |
SDI ビデオ |
|
P/T |
電源 |
|
メカニカル |
|
|
尺寸 (LxWxH) |
73 x 44 x17 mm (TX) 73 x 44 x17 mm (RX) 185 x132 x100 mm (パッケージ) |
|
W八 |
75g (TX) 75g (RX) 450g (パッケージ) |
|
ケース |
アルミケース |
|
マウントオプション |
デスクトップ |
|
環境問題 |
|
|
作業温度 |
-20°C+70°C |
|
貯蔵温度 |
-40歳°C+80°C |
|
作業湿度 |
0~95% |
|
MTBF |
≥100000時間 |
注文情報

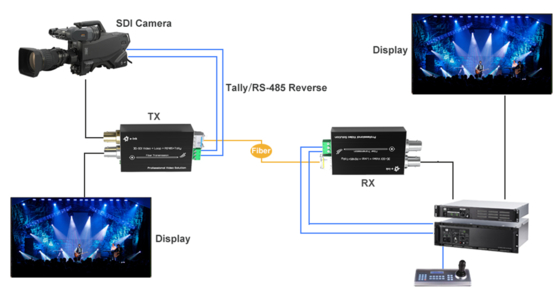

適用する
インターフェース&LED
