Eリンク中国の技術Co.、株式会社。
専門繊維の光通信およびCCTVの保証伝達プロダクト製造業者
|
商品の詳細:
お支払配送条件:
|
| 製品名: | SDIから光ファイバーコンバーター | パワーアダプター: | AC 110~220V |
|---|---|---|---|
| 消費電力: | <15W | 寸法: | 483 x 270 x 45mm（19inch 1U） |
| 重さ: | 7kg/ペア | 波長: | 1310nm/1550nm |
| ハイライト: | ファイバーコンバーター上の8チャネルビデオ,Rs485 ビデオ・オーバー・ファイバー・コンバーター,3G SDI ビデオ ファイバー 変換器 |
||

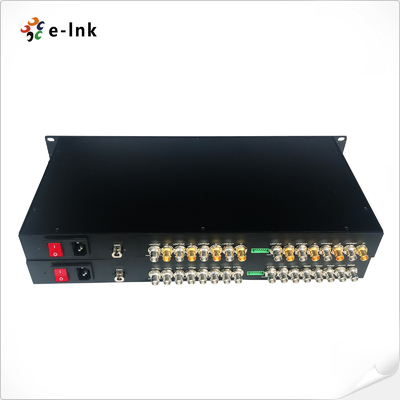

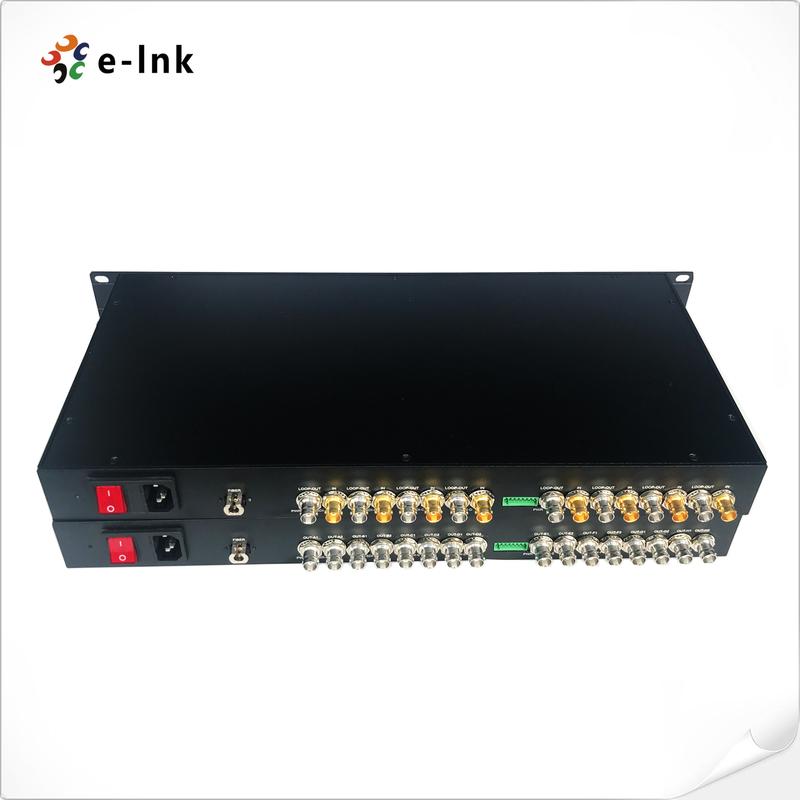

8チャネルSD/HD/3G-SDI ファイバー拡張器の概要
についてLNK-SDI-8Vシリーズがプロを構成する8チャネルSD/HD/3G-SDIビデオ
放送品質のビデオの配信を容易にするファイバー伝送システム
単一の光ファイバーを介して.この包括的なソリューションは,1つのトランスミッターで構成されています.
支援する能力を持つ1つの受信機1080p 3G-SDI 信号付き添っている
CD品質の内蔵音声と両方向 RS-485データ転送
8チャネルSD/HD/3G-SDI 繊維拡張器特徴
ほら繊維 効率 的 な 送電:
複数のビデオチャンネルと1つのチャンネルを同時に1つのファイバーで送信します
ほら高速SDIサポート:
SD,HD,および3G-SDI規格に対応し,チャンネル1回あたり最大3Gbpsのデータ速度をサポートする.
ほら地域監視能力:
統合されたSDIループ出力により,便利なローカルビデオモニタリングが可能です.
ほら遠距離パフォーマンス:
シングルモードファイバーで最大20kmの送信距離をサポートします
ほら放送級品質:
プロの放送アプリケーションのためにゼロの遅延で 純正なビデオ品質を提供します
ほらプロフェッショナル・ラック設計:
1U ラック式搭載シャシー 専門環境での高密度装置用に設計された
ほら多用性:
信頼性のある高密度のSDIビデオ送信を必要とする放送スタジオ,ライブイベント制作,スポーツ会場,監視システムに最適です.
8チャネルSD/HD/3G-SDI 繊維延長器の技術指標
|
ファイバー・オプティカル・インターフェース |
|
|
ファイバーインターフェース |
Sインプレックス LC |
|
送信距離 |
550mから20km |
|
波長 |
1310nm/1550nm |
|
ビデオ |
|
|
ビデオインターフェース |
BNC |
|
ビデオ 入力/出力インペダンス |
75Ω |
|
ビデオ入力/出力電圧 |
典型的な:1Vpp 最低0.5Vpp 最大1.5Vpp |
|
ビデオビットレート |
最大 3.2Gb/s |
|
利回り (10%)ほら90% APL) |
<1% |
|
SDI フォーマットサポート |
625/25 PAL |
|
525/29.97 NTSC, 525/23.98 NTSC |
|
|
720p50, 720p59. オーケストラがやってる94 |
|
|
1080i 23/24/30/50/5994 |
|
|
1080P 23.98/24/30/50/60 |
|
|
ビデオ SDI 標準 |
270Mbps (SD-SDI),1.485Gbps/M ((HD-SDI) |
|
SMPTE425M3Gb/s マッピング (SDI) |
|
|
SMPTE424M 3Gb/s シリアルインターフェース (SDI) |
|
|
データ |
|
|
物理インターフェース |
工業標準のスクリューターミナル |
|
データ型 |
RS4を逆方向に85 |
|
周波数/レートサポート |
RS485では最大57,600bps |
|
BER |
<109 |
|
電気 |
|
|
電源アダプタ |
AC 1102 ~ 220V |
|
電力消費量 |
<15W |
|
LED インジケーター |
|
|
SDI A/B/C/D/E/F/G/H |
SDI ビデオ |
|
PWR |
電源 |
|
メカニカル |
|
|
尺寸 (LxWxH) |
19インチ 1U (483 × 220 × 44.45mm) |
|
W八 |
7kg/ペア |
|
ケース |
アルミケース |
|
マウントオプション |
ラックマウント |
|
環境問題 |
|
|
作業温度 |
-20°C+70°C |
|
貯蔵温度 |
-40歳°C+80°C |
|
作業湿度 |
0~95% |
|
MTBF |
≥100000時間 |
8チャネルSD/HD/3G-SDI ファイバー拡張器の注文情報
|
モデル |
記述 |
|
LNK-SDI-8V |
19インチ 1U 8-ChHD-SDI 20km,SM, ロープアウトとビデオLC1つの送信機と1つの受信機を含む. |
|
LNK-SDI-8V1R |
19インチ 1U 8-ChHD-SDI Loop-out のビデオ +1-Ch RS485 リバースデータ 20km SMLC1つの送信機と1つの受信機を含む. |
|
LNK-SDI-8V1A |
19インチ 1U 8-ChHD-SDI ロップアウト + 1 Ch 前進音声 20km,SM,LC1つの送信機と1つの受信機を含む. |
|
LNK-3GSDI-8V |
19インチ 1U 8-Ch3G-SDI 1080Pのビデオ 20km,SM,LC1つの送信機と1つの受信機を含む. |
|
LNK-3GSDI-8V1R |
19インチ 1U 8-Ch3G-SDI ループアウト付きの1080Pビデオ +1-Ch RS485 リバースデータ 20km SMLC1つの送信機と1つの受信機を含む. |
|
LNK-3GSDI-8V1A |
19インチ 1U 8-Ch3G-SDI 1080Pのビデオとループアウト + 1 Ch 前進音声, 20km,SM,LC1つの送信機と1つの受信機を含む. |
8チャネルSD/HD/3G-SDI 繊維拡張器の適用
販売後および保証方針
構成されるオンラインのお客様サービスそして電話による顧客サービス提供する製品コンサルティング,遠隔技術サポート,メンテナンスのサービス.
サービス政策: 3ヶ月交換と3年間の保証.
代替: 一連の製品を購入してから3ヶ月以内に,技術者による製品の故障と自然災害による人為的な損傷のテスト後,購入者は,同じ種類の製品を交換するために直接購入所に行ける.製品試験に問題がない場合は,元のサンプルを返します.
保証: 自然災害以外の災害による人為的な損傷,当社の無料保証期間は1年です.
[次の条件は,交換と無料保守の適用範囲には含まれない]
1製品説明書に記載されている操作と保守が不適切であった場合による損傷.
2人為的な要因による損傷,例えば不適切な電圧入力,水吸収,破損など.
3雷,地震,火災など,自然災害による製品への損害
3会社からの許可なしに 固有の設定の未承認の変更や修理
4無料のメンテナンスの範囲を超えた製品
5顧客から送られた修理中に運送,積載,卸荷によって引き起こされた損傷.
6. 製品保証カードの製品バーコードまたはモデルは製品自体と一致しません.
7設計,技術,製造,品質などの製品以外の問題による故障や損傷.
