商品の詳細:
お支払配送条件:
|
| 製品名: | SDIから光ファイバー変換器 | 力のアダプター: | DC 5V |
|---|---|---|---|
| 消費電力: | <5w> | DIMENSION サイズ: | 72 x 42 x 22 mm (TX) 164 x 72 x 38 mm (RX) |
| 波長: | 1310nm/1550nm | 重量: | 1.5KG/pair |
概要
LNK-3G-1V4Hシリーズ 3G-SDIファイバー拡張装置は,1チャネル3G-SDIビデオの送信を可能にします.
リアルタイムモニタリングのためのローカルSDIループアウトを提供する.
SDIループ出力と,1つのSDI出力と4つのHDMI出力を持つ1つの受信機,同時に
多画面ディスプレイ 放送やライブイベント,ビデオ会議,セキュリティ監視に最適
長距離で 質の高い 無損の映像を 送ることができます

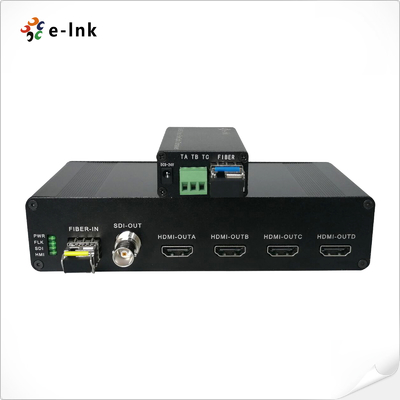

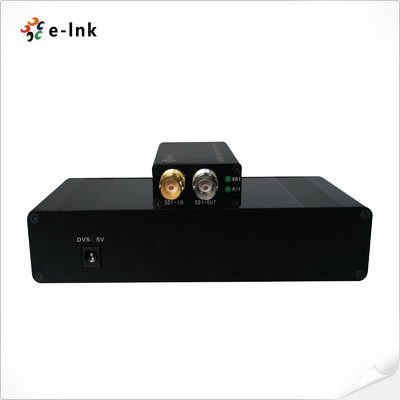

1Ch 3G-SDI 入力とループアウトのトランスミッター

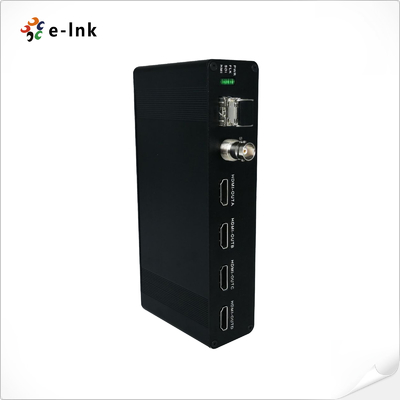

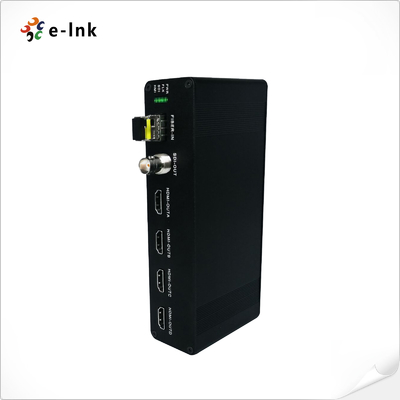

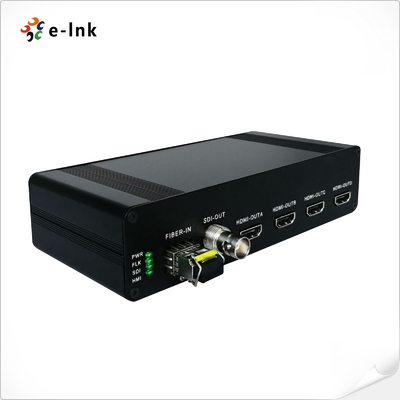

1Ch 3G-SDI出力と4Ch HDMI出力を持つ受信機
自動リクロッキング 270Mbit/s - 1.48Gbit/s - 3Gbit/s
3G-SDI カメラシステムと直接互換性
長いトランスミッション能力 少なくとも10km (6.2マイル)最大 80 km
ターミナルブロックの電源入力 熱交換と熱プラグ
完全デジタル・非圧縮放送レベル送信
超光学的な動力範囲と調節自由
ファイバーオプティックWDM/CWDM/DWDMテクニック
産業レベルの超広範囲の温度 (-40°C~+85°C),様々な環境に適応可能.
| ファイバー・オプティカル・インターフェース | |
| ファイバーインターフェース | シンプレックス LC |
| 送信距離 | 550mから20km |
| 波長 | 1310nm/1550nm |
| ビデオ- SDI | |
| ビデオインターフェース | BNC |
| ビデオ入力/出力インペダンス | 75Ω |
| ビデオ入力/出力電圧 | 典型的な:1Vpp,最小0.5Vpp,最大1.5Vpp |
| ビデオビットレート | 最大 3.2Gb/s |
| 利回り (10%~90%APL) | <1% |
| ビデオ SDI 標準 | 270Mbps (SD-SDI),1.485Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s マッピング (SDI) | |
| SMPTE424M 3Gb/s シリアルインターフェイス (SDI) | |
| ビデオ- HDMIで | |
| コネクタ | 女性用HDMIタイプA |
| 阻力 | 100Ω |
| 決議 | 1920*1200@60Hzまで |
| HDMIケーブルの範囲 | <5メートル |
| 電気 | |
| 電源アダプタ | DC 5V |
| 電力消費量 | <5W |
| LED インジケーター | |
| PWR | 電源 |
| FLK | ファイバーリンク |
| SDI | SDI ビデオ |
| HMI | HDMI ビデオ |
| メカニカル | |
| 尺寸 (LxWxH) | 送信機: 72 x 42 x 22 mm |
| 受信機: 164 x 72 x 38 mm | |
| 体重 | 1.5kg/ペア |
| ケース | アルミケース |
| マウントオプション | デスクトップ |
| 環境問題 | |
| 作業温度 | -20°C+70°C |
| 貯蔵温度 | -40°C+80°C |
| 作業湿度 | 0~95% |
| MTBF | ≥100000時間 |
寸法とサイズ
注文情報
| モデル | 記述 |
| LNKは3G-1V4H | 3G-SDIファイバーエクステンダー,3G-SDI入力とループアウトを持つ送信機,1Ch 3G-SDI出力と4Ch HDMI出力を持つ受信機SMF, LCファイバーコネクタ20KM,ペアで使う |
