商品の詳細:
お支払配送条件:
|
| 電源アダプター:: | DC5~12V | 消費電力：: | <5W |
|---|---|---|---|
| 寸法：: | 80 x 40 x 20 mm | 重さ：: | 0.8kg/ペア |
| 土台:: | デスクトップ | ||
| ハイライト: | 双方向 3G/HD-SDI ファイバーコンバーター,ミニ 3G/HD-SDI ファイバーコンバーター |
||

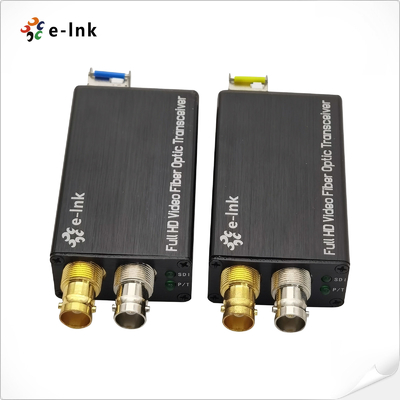

Mini 双方向 HD/3G-SDI - 光ファイバーコンバーター
Mini 双方向 HD/3G-SDI 光ファイバーコンバーターの概要
このMini 型 3G/HD-SDI 光ファイバーコンバーターは、プロフェッショナルなビデオ伝送用に設計されており、
1 チャンネル双方向 3G/HD-SDI ビデオ（オーディオ埋め込み）を単一の光ファイバーケーブルでサポートしています。
このソリューションには、送信機と受信機のペアが含まれており、リアルタイムライブブロードキャスティングロスレスビデオ会議
非圧縮デジタルビデオを放送品質で実現します。すべての病理パターンを完全にサポートし、
1080P 3G/HD-SDI 信号の安定した信頼性の高い信号伝送を保証します。セキュリティ監視,ビデオ会議
, ライブブロードキャスティング, およびイベント制作アプリケーションに最適です。を提供しています。
► 各チャンネルには、
4 チャンネルオーディオが埋め込まれています。► 3.2 Gb/s 未満のすべてのレートで使用される自動ケーブルイコライゼーション (Belden 1694A)。
► 自動リクロッキング 270Mbit/s - 1.48Gbit/s - 3Gbit/s
►
HD-SDI カメラシステムと直接互換性があります。
► 長距離伝送能力最大 80 km
► ホットスワップとホットプラグ。
► すべての病理パターンを処理し、完全デジタル非圧縮放送レベルの伝送。
► LED ステータス表示により、動作状態を監視。
► 超光ダイナミックレンジと調整不要。
► 業界レベルの超広温度範囲 (-20℃~+70℃)、さまざまな環境に適応。
Mini 双方向 HD/3G-SDI 光ファイバーコンバーターの技術インデックス
| 光ファイバーインターフェース | |
| ファイバーインターフェース | シンプレックス LC |
| 伝送距離 | 0-20Km (その他の距離も利用可能) |
| 波長 | 1310nm/1550nm |
| ビデオ | |
| ビデオインターフェース | BNC |
| ビデオ入力/出力インピーダンス | 75Ω |
| ビデオ入力/出力電圧 | 標準:1Vpp、最小 0.5Vpp、最大 1.5Vpp |
| ビデオビットレート | 最大 3.2Gb/s |
| 差動ゲイン (10%~90% APL) | <1% |
| SDI フォーマットサポート | 625/25 PAL |
| 525/29.97 NTSC、525/23.98 NTSC | |
| 720p50、720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| ビデオ SDI 規格 | 270Mbps (SD-SDI)、1.485Gbps/M(HD-SDI) |
| SMPTE425M3Gb/s マッピング(3G-SDI) | |
| SMPTE424M 3Gb/s シリアルインターフェース(3G-SDI) | |
| 電気的 | |
| 電源アダプター | DC 5~12V |
| 消費電力 | <5W |
| LED インジケーター | |
| SDI | SDI ビデオ |
| P/T | 電源 |
| 機械的 | |
| 寸法 (長さx幅x高さ) | 80 x 40 x 20 mm |
| 重量 | 0.8KG/ペア |
| ケーシング | アルミニウムケース |
| 取り付けオプション | デスクトップ |
| 環境 | |
| 動作温度 | -20℃～+70℃ |
| 保管温度 | -40℃～+80℃ |
| 動作湿度 | 0~95% |
| MTBF | ≥100000 時間 |
Mini 双方向 HD/3G-SDI 光ファイバーコンバーターの注文情報
| モデル | 説明 |
| LN K-MHD-BIMM | Mini 型双方向 HD-SDI - 光ファイバーコンバーター、MMF、LC 光ファイバーコネクタ 500 メートル、送信機と受信機を含む、ペアで使用 |
| LNK-MHD-BI20 | Mini 型双方向 HD-SDI - 光ファイバーコンバーター、SMF、LC 光ファイバーコネクタ 20KM、送信機と受信機を含む、ペアで使用 |
| LNK-MHD-BI40 | Mini 型双方向 HD-SDI - 光ファイバーコンバーター、SMF、LC 光ファイバーコネクタ 40KM、送信機と受信機を含む、ペアで使用 |
Mini 双方向 HD/3G-SDI 光ファイバーコンバーターのアプリケーション
アフターサービスと保証ポリシー
これは、オンラインカスタマーサービスと電話カスタマーサービスで構成されており、
製品に関する相談,リモートテクニカルサポート,メンテナンスおよび受け入れサービスを提供しています。
サービスポリシー: 3 か月間の交換と 3 年間の保証。
交換: 一連の製品を購入してから 3 か月以内に、技術者による製品の故障テストと、自然災害以外の原因による人為的な損傷の後、購入者は同じタイプの製品を直接交換のために購入場所に持ち込むことができます。または、同等の性能の製品。製品テストに問題がない場合は、元のサンプルが返却されます。
保証
: 自然災害以外の原因による人為的な損傷の場合、当社は 1 年間の無料保証を提供します。
[交換および無料メンテナンスの対象とならない状況]
1. 製品マニュアルの指示に従わない操作およびメンテナンスによって生じた損傷。2. 不適切な電圧入力、水の摂取、破損など、人的要因によって生じた損傷。
3. 雷、地震、火災などの自然災害によって製品に生じた損傷。
3. 当社の許可なしに、本来の設定を無断で変更したり、修理したりすること。
4. 無料メンテナンスの範囲を超える製品。
5. お客様が送付した修理中の輸送、積み降ろしによって生じた損傷。
6. 製品保証カードの製品バーコードまたはモデルが製品自体と一致しない。
7. 設計、技術、製造、品質など、製品以外の問題によって生じた故障または損傷。
