商品の詳細:
お支払配送条件:
|
| 繊維インターフェイス: | 単信LC | 送信距離: | 550m-20Km |
|---|---|---|---|
| 波長: | 1310nm/1550nm | 尺寸 (LxWxH): | 79 × 27 × 18mm |
| 重量: | 0.5kg/ペア | ケース: | アルミケース |
| 取り付けオプション: | デスクトップ | 作業温度: | -20℃~+70℃ |
概要

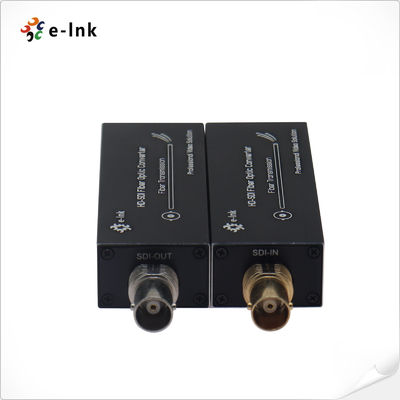

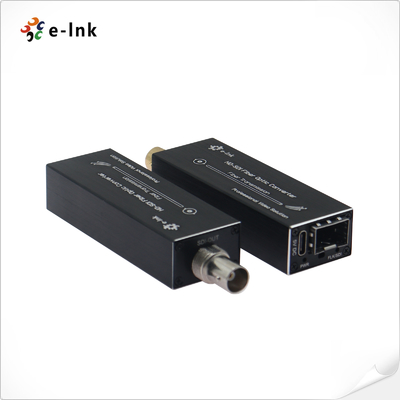

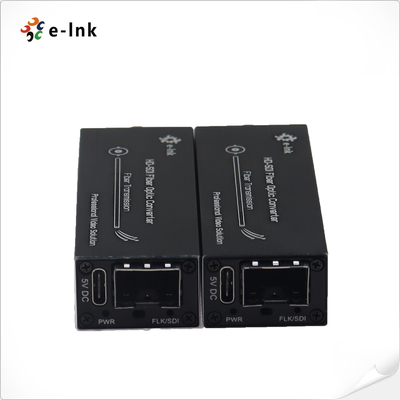

LNK-MHDシリーズは,プロのビデオのために設計されたコンパクトで信頼性の高いHD-SDIファイバー拡張機です
このソリューションには,以下をサポートする送信機受信機セットがあります.
- 1チャネルHD-SDIビデオと組み込み音声
- 単一の光ファイバーケーブルによる長距離通信
空間節約設計により,拡張装置は,既存のシステムや機器に簡単に統合できます.
要求の高いアプリケーションに最適:
• 放送・生放送環境
• プロの監視システム
• スタジオ や 外部 の 放送 装置
このプラグアンドプレイソリューションは,優れたビデオを維持しながら安定したHD-SDI信号伝送を提供します
コンパクトな形状により,モバイル向けに特に適しています.
生産ユニットや空間が限られた設備
主要な利点は以下の通りです.
- 低レイテンシーパフォーマンス
- 簡単に設置し操作する
- プロの用のために頑丈な構造
- HD-SDI 標準機器との互換性
高画質SDI信号を様々なプロフェッショナル・ネットワークのファイバーインフラストラクチャで拡張するためのコスト効率の良いソリューション
ビデオアプリケーション
特徴
信号の完全性を確保するための自動ケーブル均衡
自動リクロッキング 270Mbit/s - 1.48Gbit/s
各チャンネルには8チャネルオーディオが組み込まれています
全デジタル非圧縮放送レベル伝送
産業レベル超広い温度範囲 (−20°C~+70°C),様々な環境に適応可能
適用する
テクニカルインデックス
| ファイバー・オプティカル・インターフェース | |
| ファイバーインターフェース | シンプレックス LC |
| 送信距離 | 550mから20km |
| 波長 | 1310nm/1550nm |
| ビデオ | |
| ビデオインターフェース | BNC |
| ビデオ入力/出力インペダンス | 75Ω |
| ビデオ入力/出力電圧 | 典型的な:1Vpp,最小0.5Vpp,最大1.5Vpp |
| ビデオビットレート | 最大1.48Gb/s |
| 利回り (10%~90%APL) | <1% |
| SDI フォーマットサポート | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59. オーケストラがやってる94 | |
| 1080i 23/24/30/50/5994 | |
| ビデオ SDI 標準 | 270Mbps (SD-SDI) |
| 1.485Gbps (HD-SDI) | |
| 電気 | |
| 電源アダプタ | 5V DC,C型インターフェース |
| 電力消費量 | 3W |
| LED インジケーター | |
| SDI | SDI ビデオ |
| P/T | 電源 |
| メカニカル | |
| 尺寸 (LxWxH) | 79 x 27 x 18 mm |
| 体重 | 0.5kg/ペア |
| ケース | アルミケース |
| マウントオプション | デスクトップ |
| 環境問題 | |
| 作業温度 | -20°C+70°C |
| 貯蔵温度 | -40°C+80°C |
| 動作湿度 | 5%~90% 凝縮しない |
| 貯蔵湿度 | 5% ~ 90% 凝縮しない |
| MTBF | ≥100000時間 |
注文情報
| モデル | 記述 |
| LNK-MHD-MM | ミニ HD-SDI ファイバー変換器,MMF,LCファイバーコネクタ 500m,送信機と受信機を含む,ペアで使用 |
| LNK-MHD-20 | ミニ HD-SDI ファイバーコンバーター,SMF,LCファイバーコネクタ 20KM,送信機と受信機を含む,ペアで使用 |
