商品の詳細:
お支払配送条件:
|
| 繊維インターフェイス: | 単信LC | 波長: | 1310nm/1550nm |
|---|---|---|---|
| 尺寸 (LxWxH): | 73 x 44 x 17 mm (TX) 73 x 44 x 17 mm (RX) 185 x 132 x 100 mm (パッケージ) | 重量: | 75g (TX) 75g (RX) 450g (パッケージ) |
| ケース: | アルミケース | 取り付けオプション: | デスクトップ |

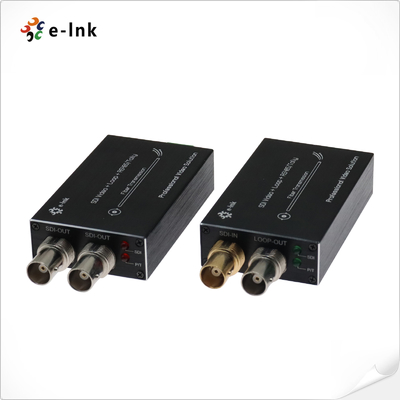

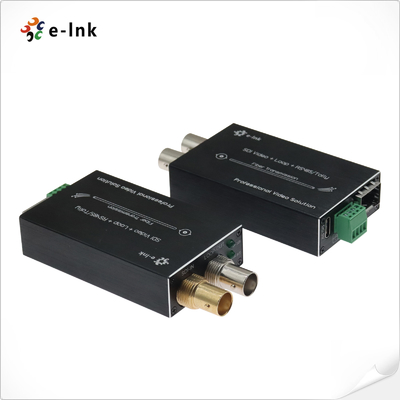

ミニタイプ HD-SDI ファイバー変換器 Tally & Reverse RS485
概要
LNK-MHD-1Vシリーズは,コンパクトなHD-SDI光ファイバー送信ソリューションで,
このミニコンバータには
- 1チャネルHD-SDIビデオ伝送と組み込み音声
- カメラ制御のための統合タリー信号サポート
- 2方向通信のためのRS485データチャネルを逆方向に
- リアルタイムモニタリングのためのローカルHD-SDIループ出力
主要な特徴:
• 遠隔信号伝達のための単一光ファイバーケーブル通信
• 1つの送信機と1つの受信機を含む
• HD-SDI 標準のビデオ形式をサポート
• 狭い 場所 の 設置 に 適した コンパクト な 設計
応用:
- 放送スタジオ
- ライブ・イベント制作
- ビデオ監視システム
- プロのAV装置
この信頼性の高い光ファイバーコンバーターは,信号を維持しながら高品質のHDビデオ送信を保証します
コンパクトな形状により,特にモバイル向けに適しています.
スペースが限られている生産装置と固定装置
特徴
1.5 Gb/s未満のすべての速度で使用される自動ケーブル均衡 (Belden 1694A)
SDI カメラシステムと直接互換性がある
超光学ダイナミック範囲と調整なし
産業レベル超広い温度範囲 (−20°C~+70°C),様々な環境に適応可能
すべての病理的なパターンを処理する 完全デジタル非圧縮放送レベル送信
適用する
テクニカルインデックス
| ファイバー・オプティカル・インターフェース | |
| ファイバーインターフェース | シンプレックス LC |
| 送信距離 | 550mから20km |
| 波長 | 1310nm/1550nm |
| ビデオ | |
| ビデオインターフェース | BNC |
| ビデオ入力/出力インペダンス | 75Ω |
| ビデオ入力/出力電圧 | 典型的な:1Vpp,最小0.5Vpp,最大1.5Vpp |
| ビデオビットレート | 最大1.48Gb/s |
| 利回り (10%~90%APL) | <1% |
| SDI フォーマットサポート | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59. オーケストラがやってる94 | |
| 1080i 23/24/30/50/5994 | |
| ビデオ SDI 標準 | 270Mbps (SD-SDI) |
| 1.485Gbps (HD-SDI) | |
| データ | |
| 物理インターフェース | 工業標準のスクリューターミナル |
| データ型 | タリー&リバース RS485 |
| 周波数/レートサポート |
RS422の最大115200bps RS485では最大57,600bps |
| BER | <109 |
| 電気 | |
| 電源アダプタ | DC 5V |
| 電力消費量 | <5W |
| LED インジケーター | |
| SDI | SDI ビデオ |
| P/T | 電源 |
| メカニカル | |
| 尺寸 (LxWxH) |
73 x 44 x 17 mm (TX) 73 x 44 x 17 mm (RX) 185 x 132 x 100 mm (パッケージ) |
| 体重 |
75g (TX) 75g (RX) 450g (パッケージ) |
| ケース | アルミケース |
| マウントオプション | デスクトップ |
| 環境問題 | |
| 作業温度 | -20°C+70°C |
| 貯蔵温度 | -40°C+80°C |
| 作業湿度 | 0~95% |
| MTBF | ≥100000時間 |
注文情報
| モデル | 記述 |
| LNK-MHD-1V-MM | ミニタイプ HD-SDI ファイバー変換器 Tally & Reverse RS485 とループアウト,MMF,LCファイバーコネクタ 500m,トランスミッターと受信機を含む,ペアで使用 |
| LNK-MHD-1V-20 | ミニタイプ HD-SDI ファイバー変換器 Tally & Reverse RS485 とループアウト,SMF,LCファイバーコネクタ 20KM,送信機と受信機を含む,ペアで使用 |
| LNK-MHD-1V-40 | ミニタイプ HD-SDI ファイバーコンバーター Tally & Reverse RS485 とループアウト,SMF,LCファイバーコネクタ 40KM,送信機と受信機を含む,ペアで使用 |

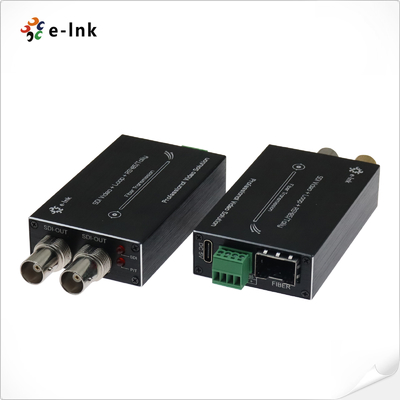

インターフェース&LED
