商品の詳細:
お支払配送条件:
|
| 繊維インターフェイス: | 単信LC | 波長: | 1310nm/1550nm |
|---|---|---|---|
| データ タイプ: | タリー&リバース RS485 | ケース: | アルミケース |
| 取り付けオプション: | デスクトップ | 重量: | 75g (TX) 75g (RX) 450g (パッケージ) |
| ハイライト: | RS485 3G-SDIからファイバー変換器,繊維のコンバーターへの3G-SDI,Tally 3G-SDIからファイバー変換器 |
||
概要

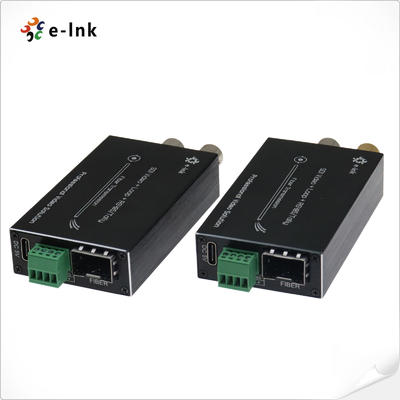

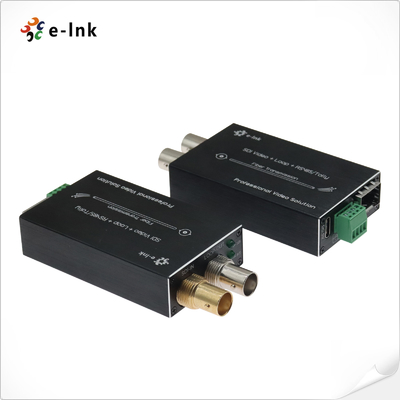

LNK-M3G-1Vシリーズは,コンパクトで高性能な3G/HD-SDI光ファイバーコンバーターで,
プロの放送およびビデオ送信アプリケーションに対応する.
- 1チャンネル 3G/HD-SDI ビデオ (組み込み音声)
- 計数信号 (カメラ制御とインターフォン)
- RS485データ (二方向通信用)
すべての信号は 1 つの光ファイバーケーブルで送信され,長距離,低遅延,
局所的な3G/HD-SDIループ出力により,システムのリアルタイムモニタリングが可能になります.
検証
"E-Link 3G/HD-SDI Video over Fiber Converters"セットには,送信機と受信機が1つ含まれています.
1080pおよび他の標準的な3G/HD-SDIビデオフォーマットと完全に互換性がある.
このコンバータは,信頼性とコスト効率の良い
高品質のファイバービデオのソリューションです
特徴
自動リクロッキング 270Mbit/s - 1.48Gbit/s - 3Gbit/s
ホットスワップとホットプラグ
各チャンネルには8チャネルオーディオが組み込まれています
LED状態表示 労働条件の監視
産業レベル超広い温度範囲 (−20°C~+70°C),様々な環境に適応可能

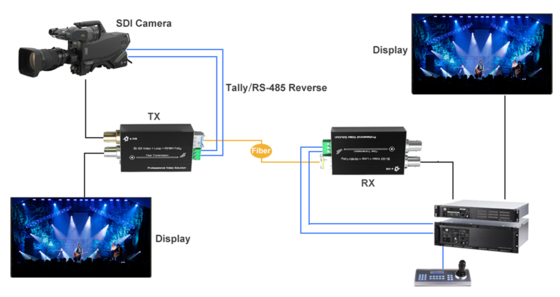

適用する
テクニカルインデックス
| ファイバー・オプティカル・インターフェース | |
| ファイバーインターフェース | シンプレックス LC |
| 送信距離 | 550mから20km |
| 波長 | 1310nm/1550nm |
| ビデオ | |
| ビデオインターフェース | BNC |
| ビデオ入力/出力インペダンス | 75Ω |
| ビデオ入力/出力電圧 | 典型的な:1Vpp,最小0.5Vpp,最大1.5Vpp |
| ビデオビットレート | 最大 3.2Gb/s |
| 利回り (10%~90%APL) | <1% |
| SDI フォーマットサポート | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59. オーケストラがやってる94 | |
| 1080i 23/24/30/50/5994 | |
| 1080P 23.98/24/30/50/60 | |
| ビデオ SDI 標準 | 270Mbps (SD-SDI),1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s マッピング (SDI) | |
| SMPTE424M 3Gb/s シリアルインターフェイス (SDI) | |
| データ | |
| 物理インターフェース | 工業標準のスクリューターミナル |
| データ型 | タリー&リバース RS485 |
| 周波数/レートサポート |
RS422の最大115200bps RS485では最大57,600bps |
| BER | <109 |
| 電気 | |
| 電源アダプタ | DC 5V |
| 電力消費量 | <5W |
| LED インジケーター | |
| SDI | SDI ビデオ |
| P/T | 電源 |
| メカニカル | |
| 尺寸 (LxWxH) |
73 x 44 x 17 mm (TX) 73 x 44 x 17 mm (RX) 185 x 132 x 100 mm (パッケージ) |
| 体重 |
75g (TX) 75g (RX) 450g (パッケージ) |
| ケース | アルミケース |
| マウントオプション | デスクトップ |
| 環境問題 | |
| 作業温度 | -20°C+70°C |
| 貯蔵温度 | -40°C+80°C |
| 作業湿度 | 0~95% |
| MTBF | ≥100000時間 |
注文情報
| モデル | 記述 |
| LNK-M3G-1V-MM | ミニタイプ 3G-SDI ファイバー変換器 Tally & Reverse RS485 とループアウト,MMF,LCファイバーコネクタ 500m,送信機と受信機を含む,ペアで使用 |
| LNK-M3G-1V-20 | ミニタイプ 3G-SDI ファイバーコンバーター Tally & Reverse RS485 とループアウト,SMF,LCファイバーコネクタ 20KM,送信機と受信機を含む,ペアで使用 |
| LNK-M3G-1V-40 | ミニタイプ 3G-SDI ファイバーコンバータ Tally & Reverse RS485 とループアウト,SMF,LCファイバーコネクタ 40KM,送信機と受信機を含む,ペアで使用 |

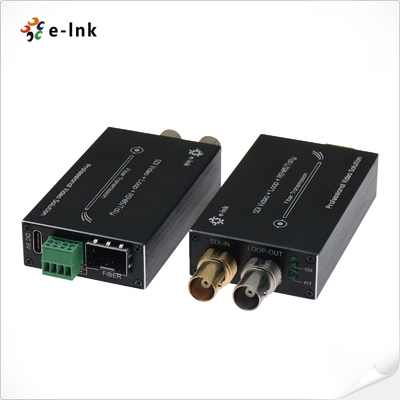

インターフェース&LED
