商品の詳細:
お支払配送条件:
|
| 製品名: | SDIから光ファイバー変換器 | 力のアダプター: | AC 110~220V |
|---|---|---|---|
| 消費電力: | <15w> | DIMENSION サイズ: | 483 x 270 x 45mm （19inch 1U） |
| 波長: | 1310nm/1550nm | 動作温度: | -20℃~+70℃ |

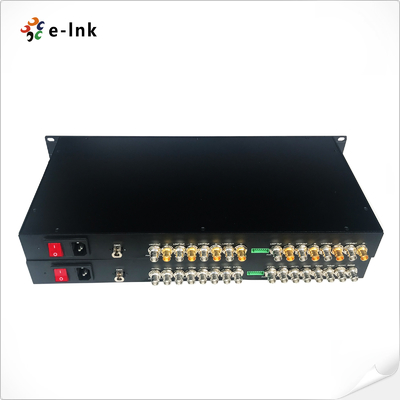

1U ラック式8チャネルSD/HD/3G-SDI 単一ファイバーCWDM未圧縮拡張子
概要
LNK-SDI-8Vシリーズは高性能8チャネルSD/HD/3G-SDI光ファイバートランスミッションシステムです.
単一のファイバーケーブルで放送品質のビデオとCDレベルのオーディオを送信することができます.

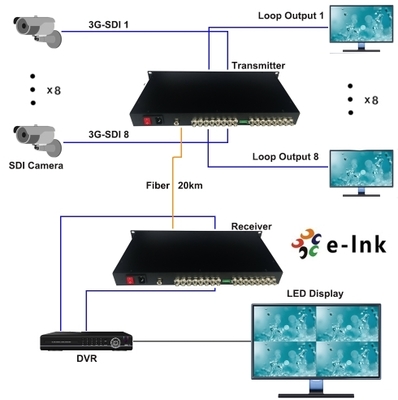

ユニットには送信機と受信機が含まれ,ローカルループ出力を持つ1080P 3G-SDI信号をサポートする
リアルタイムモニタリング
主要な特徴は:
- 8チャネルSD/HD/3G-SDIビデオ送信
- 1チャネル リバース RS-485 データ通信
- 効率的なケーブル配線のための単一繊維ソリューション
- 高品質のビデオ (3G-SDIまで) とCDグレードのオーディオ
このコンバータは,信頼性の高い,
最低の遅延で長距離信号送信
特徴
自動リクロッキング 270Mbit/s - 1.48Gbit/s - 3Gbit/s
◎長距離トランスミッション能力 少なくとも10km (6.2マイル),最大120km
超光学的な動力範囲で使用前に調整する必要はありません
障害解決とモニタリングのためのリアルタイム状態 LED インジケーター
3G-SDIカメラシステムと直接互換性があり,RS-485データプロトコルをサポートします.
業界レベルでの超広い温度範囲,様々な環境に適応可能

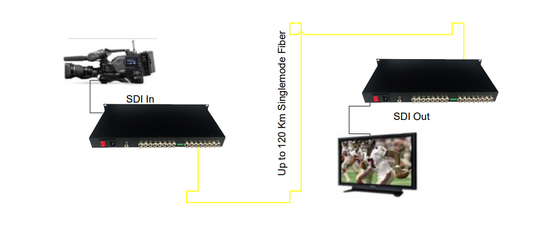

適用する
テクニカルインデックス
| ファイバー・オプティカル・インターフェース | |
| ファイバーインターフェース | シンプレックス LC |
| 送信距離 | 550mから20km |
| 波長 | 1310nm/1550nm |
| ビデオ | |
| ビデオインターフェース | BNC |
| ビデオ入力/出力インペダンス | 75Ω |
| ビデオ入力/出力電圧 | 典型的な:1Vpp,最小0.5Vpp,最大1.5Vpp |
| ビデオビットレート | 最大 3.2Gb/s |
| 利回り (10%~90%APL) | <1% |
| SDI フォーマットサポート | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59. オーケストラがやってる94 | |
| 1080i 23/24/30/50/5994 | |
| 1080P 23.98/24/30/50/60 | |
| ビデオ SDI 標準 | 270Mbps (SD-SDI),1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s マッピング (SDI) | |
| SMPTE424M 3Gb/s シリアルインターフェイス (SDI) | |
| データ | |
| 物理インターフェース | 工業標準のスクリューターミナル |
| データ型 | RS485を逆方向に |
| 周波数/レートサポート | RS485では最大57,600bps |
| BER | <109 |
| 電気 | |
| 電源アダプタ | AC 110~220V |
| 電力消費量 | <15W |
| LED インジケーター | |
| SDI A/B/C/D/E/F/G/H | SDI ビデオ |
| PWR | 電源 |
| メカニカル | |
| 尺寸 (LxWxH) | 19インチ 1U (483 x 220 x 44.45mm) |
| 体重 | 7kg/ペア |
| ケース | アルミケース |
| マウントオプション | ラックマウント |
| 環境問題 | |
| 作業温度 | -20°C+70°C |
| 貯蔵温度 | -40°C+80°C |
| 作業湿度 | 0~95% |
| MTBF | ≥100000時間 |
注文情報
| モデル | 記述 |
| LNK-SDI-8V | 19インチ 1U 8-Ch HD-SDI ビデオ ループアウト 20km SM LC 1トランスミッター 1受信機を含む,ペアで使用 |
| LNK-SDI-8V1R | 19インチ 1U 8-Ch HD-SDI ビデオ ループアウト + 1-Ch RS485 リバースデータ, 20km,SM,LC, 1つの送信機と 1つの受信機を含む,ペアで使用 |
| LNK-SDI-8V1A | 19インチ 1U 8-Ch HD-SDI ビデオ ループアウト + 1-Ch 前進オーディオ, 20km,SM,LC, 1つの送信機と 1つの受信機を含む,ペアで使用 |
| LNK-3GSDI-8V | 19インチ 1U 8-Ch 3G-SDI 1080P ループアウト付きビデオ,20km,SM,LC,送信機1台と受信機1台を含む,ペアで使用 |
| LNK-3GSDI-8V1R | 19インチ 1U 8-Ch 3G-SDI 1080P ビデオ ループアウト + 1-Ch RS485 リバースデータ, 20km,SM,LC, 1トランスミッターと1受信機を含む,ペアで使用 |
| LNK-3GSDI-8V1A | 19インチ 1U 8-Ch 3G-SDI 1080P ビデオ ループアウト + 1-Ch 前進オーディオ, 20km,SM,LC, 1つの送信機と 1つの受信機を含む,ペアで使用 |
