商品の詳細:
お支払配送条件:
|
| 繊維インターフェイス: | シンプレックスFC | 送信距離: | 550m-20Km |
|---|---|---|---|
| 波長: | 1310nm/1550nm | 電力消費量: | <5w> |
| 尺寸 (LxWxH): | 120 x 105 x 28のmm | 動作温度: | -20℃~+70℃ |
3G/HD-SDIからファイバー変換
SDI ビデオ SFP モジュール 利点
チャンネルごとに 8 チャンネル音声が組み込まれています
信号の整合性を確保するための自動ケーブル均衡
自動再ロック 270Mbit/s - 1.48Gbit/s - 3Gbit/s
直接HD-SDIカメラシステムと互換性がある
◎長距離トランスミッション能力 少なくとも10km (6.2マイル),最大80km
ターミナルブロックの電源入力 熱交換と熱プラグ
完全デジタル・非圧縮放送レベル送信
超光学的な動力範囲と調節自由
◎光ファイバーWDM/CWDM/DWDM技術
1000Mの光ファイバー通信で 簡単に更新できます
SDI ビデオ SFP モジュール テクニカルインデックス
| ビデオ | |
| ビデオインターフェース | BNC |
| ビデオ入力/出力インペダンス | 75Ω |
| ビデオ入力/出力電圧 | 典型的な:1Vpp,最小0.5Vpp,最大1.5Vpp |
| ビデオビットレート | 最大 3.2Gb/s |
| 利回り (10%~90%APL) | <1% |
| ビデオ SDI 標準 | 270Mbps (SD-SDI),1.485Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s マッピング (SDI) | |
| SMPTE424M 3Gb/s シリアルインターフェース (SDI) | |
| データ | |
| 物理インターフェース | 工業標準のスクリューターミナル |
| データ型 | RS422/RS485 逆方向 |
| 周波数/レートサポート | RS422の最大115200bps |
| BER | <109 |
| 電気 | |

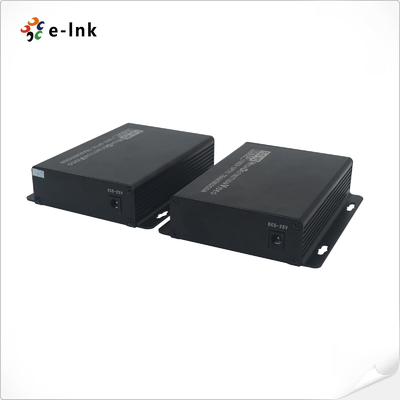

| 電源アダプタ | DC 5~25V |
| 電力消費量 | <5W |
| LED インジケーター | |
| P/S | 電源 |
| DAT | データ |
| メカニカル | |

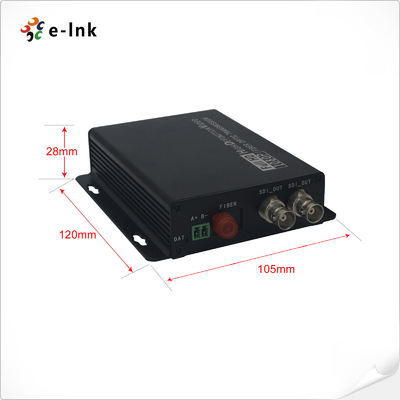

| 尺寸 (LxWxH) | 120 x 105 x 28 mm |
| 体重 | 0.43KG/ペア |
| ケース | アルミケース |
| マウントオプション | 壁式 |
産業用イーサネットメディアコンバーター概要

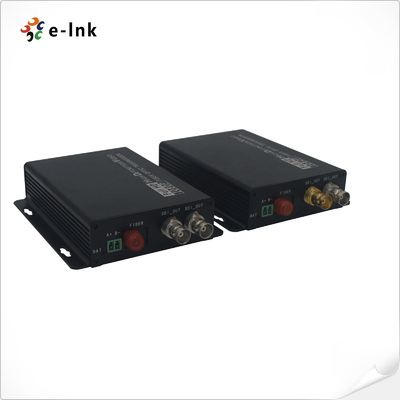

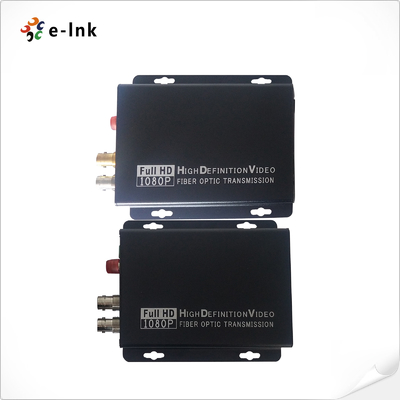

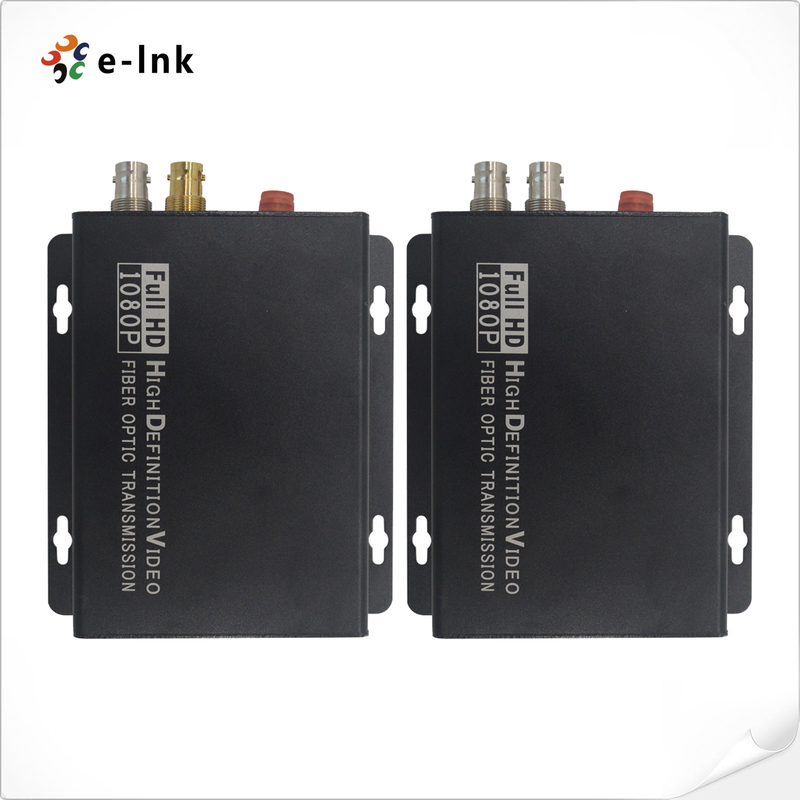

LNK-HD-110 & LNK-3G-110シリーズ 3G/HD-SDIファイバーコンバータは,1チャネルの3G/HD-SDIビデオ (オーディオ組み込み) と反転RS422/485データ信号を光ファイバーケーブルで送信する.3G/HD-SDIループ出力で信号を局所的に監視するE-Link 3G/HD-SDI Video over Fiber Convertersには, 1080P 3G/HD-SDI 信号のための送信機と受信機が1つ含まれています.
注文情報
| モデル | 記述 |
| LNK-HD-110-20 | HD-SDIからファイバー変換器RS422 リバースデータとループアウト,SMF,FCファイバーコネクタ 20KM,送信機と受信機を含む,ペアで使用 |
| LNK-3G-110-20 | RS422 リバースデータとループアウト,SMF,FCファイバーコネクタ 20KM,トランスミッターと受信機を含む,ペアで使用される3G-SDIからファイバーコンバーター |
