商品の詳細:
お支払配送条件:
|
| 繊維インターフェイス: | 単信LC | 送信距離: | 550m-120Km (SFPトランシーバーに依存) |
|---|---|---|---|
| 波長: | 1310nm /1550nm (SFPトランシーバーに依存する) | 輸送重量: | 1.1KG/pair |
| 尺寸 (LxWxH): | 166*28*105MM | 動作温度: | -40°C+80°C |

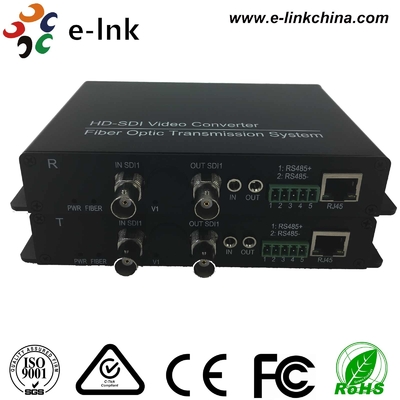

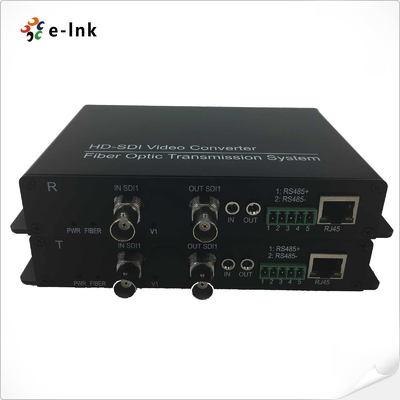

SD/HD/3GSDI+RS485/RS422/RS232データ + 10/100M イーサネットファイバーコンバータ
SDI ビデオ SFP モジュール 利点
波長範囲は1310nm,1550nmおよび16種類のCWDM波長 (ITU-T G に準拠)694.2)
自動ケーブル均衡 (Belden 1694A)
労働条件を監視するためのLED状態表示
ビデオ再生をサポートする
SFPトランシーバーをホットプラグでサポートする
最大の作業速度は3.2Gb/sです
SMPTE 292M (2.9Gb/s) のクロック復元のために
プラグアンドプレイ製品で,SD-SDI / HD-SDI / 3G-SDIファミリーのデジタルビデオインターフェースを単一ファイバーで送信できます.
テクニカル インデックス
繊維オプティカルタイトル:
| ファイバーインターフェース | シンプレックス LC |
| 送信距離 | 550m-120Km (SFPトランシーバーに依存) |
| 波長 | 1310nm /1550nm (SFPトランシーバーに依存する) |
ビデオ
| ビデオインターフェース | BNC |
| ビデオ入力/出力インペダンス | 75Ω |
| ビデオ入力/出力電圧 | 典型的な:1Vpp,最小0.5Vpp,最大1.5Vpp |
| ビデオビットレート | 最大 3.2Gb/s |
| 利回り (10%~90%APL) | <1% |
ビデオ SDI 標準 | 270Mbps (SD-SDI),1.485Gbps/M (HD-SDI) |
データ
| 物理インターフェース | 工業標準のスクリューターミナル |
| データ型 | RS485/RS422/RS232/マンチェスター |
| 周波数/レートサポート | 0~400Kbps |
イーサネット
| 港 | 10/100 ベース-T,RJ-45コネクタ |
| 作業モード | フルデュプレックス/ハーフデュプレックス |
| データレート | 10 Mbps & 100 Mbps イーサネット (Auto Adaptive) |
電源
| 電源アダプタ | AC 100-240VからDC 5V 2A |
| 電力消費量 | 3W |
| サイズ | 166*28*105MM |
| 輸送重量 | 1.1kg/ペア |
| (外部電源アダプターとパッケージボックスを含む) | |
環境問題
| 作業温度 | -40°C+80°C |
| 貯蔵温度 | -40°C+85°C |
| 作業湿度 | 0~95% |
| MTBF | ≥100000時間 |
産業用イーサネットメディアコンバーター概要

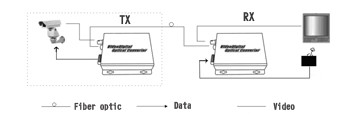

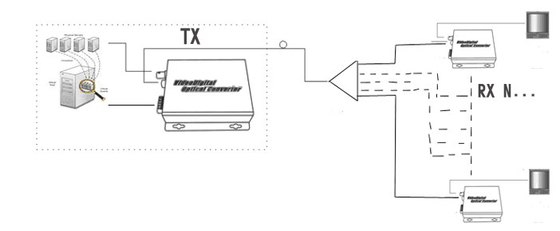

E-LinkのSDI SD/HD/3Gビデオデジタル光学変換機は,国際的に高度な全デジタルギガビット光ファイバー伝送技術を採用しています.この規格は,圧縮されていない電波の伝送に使用されます.テレビ装置内の暗号化されていないデジタルビデオ信号 (選択的に埋め込まれたオーディオおよび/またはタイムコードを含む) を;また,パケット化データに使用することもできます.LNK-HD-SDIの光ファイバーデバイスで 光ファイバーケーブルを介して大きな距離でこれらの信号を配信することができます. HD SDI ビデオ信号は,非歪曲,高品質,長距離伝達で1つの単一のファイバーを通じて送信することができます.このビデオからファイバー変換機シリーズは,安定したパフォーマンスを持っています.鮮明な画像品質装置の身体のLED状態表示. デバイスの動作状態は視覚的に観察することができます. 同時に,スイッチ値,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧,電圧動作状態および他の逆の有用な信号情報は,データ RS485 によって制御できます.この製品には,以下のようなアプリケーションがあります:インテリジェント・トラフィックモニタリングシステム,セキュリティシステム,学校ネットワーク産業モニタリング (電気,化学,鉄鋼,石油,鉄道など),軍事モニタリング (倉庫,国境,警備員など),テレビ番組送信システム,スタジアム (LIVE HDビデオのために,音声送信).
