商品の詳細:
お支払配送条件:
|
| 入力電源: | DC5V 3A | 電力消費量: | 15W |
|---|---|---|---|
| 波長: | 1310nm / 1550nm / CWDM | 動作温度: | -10°Cへの+75°C |
| 尺寸 (WxDxH): | 172mm*167mm*45mm （LxWxH） | 体重: | 4kg |
| ハイライト: | イーサネット ファイバー マルチプレクサー,3G/HD/SD-SDIファイバーマルチプレクサー,オーディオファイバー マルチプレクサー |
||

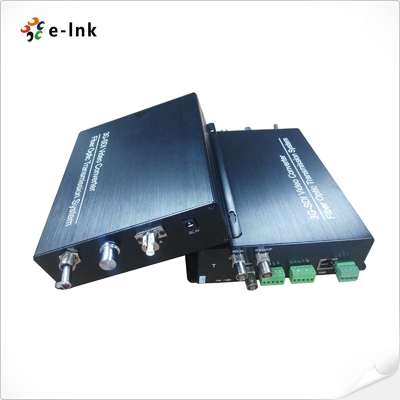

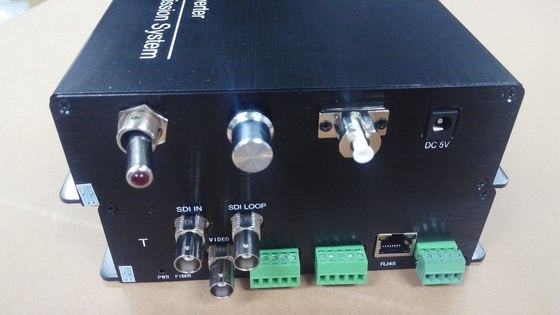

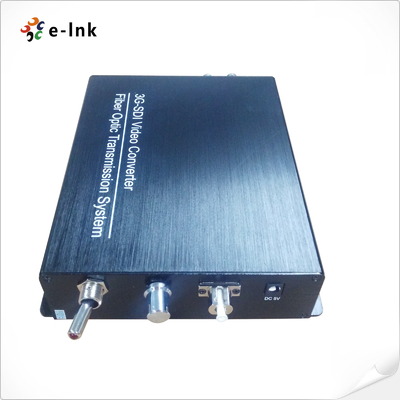

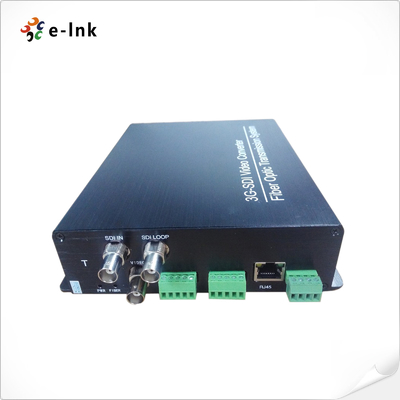

3G/HD/SD-SDI,RS422,オーディオ,イーサネット,タリー,インターコム,ファイバーマルチプレクサーによるビデオ返信
SDIファイバー拡張r利点
SMPTE 3G,HD,SD-SDI のデータレートをサポートする
病理的なパターンに対処する
信号の整合性を確保するための自動ケーブル均衡
リモート&タリー&オーディオ&インターコム&ビデオ
10/100 イーサネット
信号の整合性を確保するための自動ケーブル均衡
自動再ロック 270Mbit/s - 1.48Gbit/s - 3Gbit/s
サポート信号タイプ:SMPTE 424M,SMPTE 292M,SMPTE 259M規格,DVB-ASIに従って270Mbit/sから3Gbit/s
3G/HD/SD-SDI カメラシステムと直接互換性があり,RS-232,RS-422,RS-485 データプロトコルをサポートします
単モードファイバーで10km以上,マルチモードファイバーで300m
ターミナルブロックの電源入力,ホットスワップとホットプラグ
SDIファイバー拡張器 テクニカルインデックス
| 一般仕様 | |
| 作業時間 | -10°Cから+75°C |
| 貯蔵温度 | -40°Cから85°C |
| 湿度 | 0~95% (凝縮しない) |
| 入力電源 | DC5V 3A |
| 出力 | -6~-1dBm |
| Rx 感受性 | <-18dBm |
| 送信距離 | SMファイバー10+km,MMファイバー300m |
| オプティカルコネクタ | Dal LC/FC/ST/SC/MX/レモ/ニュートリノ (オプション) |
| SDI 入力/出力 | |
| 信号形式 | SMPTE 424M,SMPTE 292M,SMPTE 259M |
| データ率 | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| ケーブルの均衡 | 自動ケーブル EQ (ベルデン1694Aケーブル) |
| 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s | |
| SDI インターフェース | BNC 75 オーム |
| インターコン | |
| カメラ光学アダプタ | |
| インターフェース | 4ピンXLR (男性) /5ピンXLR (女性) /3.5mmヘッドセットジャック |
| マイク | マイク入力で音が消える |
| ヘッドフォン | 音量が上がったり下がったり |
| 音声 | バランスまたは不均衡ラインレベル |
| 計数 | |
| カメラ光学アダプタ | |
| インターフェース | 4ピンのエアヘッドか3ピンのミニXLR |
| 生産量 | 乾燥接触閉塞または湿気 +12V |
| オン:短断または+12V | |
| 切断:開いたか 0V | |
| リモコン | |
| インターフェース | 工業標準のターミナルブロック |
| データ | RS422 / RS232/ RS485 |
| イーサネット | |
| 港 | 10/100 ベース-T,RJ-45コネクタ |
| 作業モード | フルデュプレックス/ハーフデュプレックス |
| データレート | 10 Mbps & 100 Mbps イーサネット (自動適応) |
産業用イーサネットメディアコンバーター概要

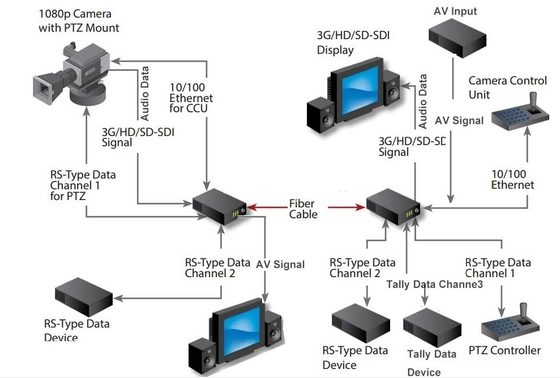

LN K-MIDI シリーズでは,SMPTE 424M-2006, 292 および 259 に基づいて 3G,HD または SD-SDI を送信することができ, 10/100 Base-T Ethernet RS422, Audio, Ethernet, Tally,インターコム&リターンビデオ 単モードまたはマルチモードファイバー3G/HD-SDI信号をカメラからベースステーションに転送し,リターンビデオ (3G/HD-SDI),リモコン制御データ,ジェネラルロック,インターコン,計数システムでは,マルチカメラ3G/HD-SDI生産に必要なすべての信号をSM/MM戦術またはSMPTEハイブリッドファイバーケーブルに配置し,スタジオやリモートプロダクションで問題のない接続性.
