商品の詳細:
お支払配送条件:
|
| 製品名: | 12G SDI繊維の送信機の受信機 | 支持された解像度: | HDTV 4Kx2K、1080P、1080I、720P |
|---|---|---|---|
| SDIは入った: | 1 x 12G SDI を BNC で | SDIは出力した: | 1 x 12G SDI ループアウト BNC |
| データ タイプ: | 後方の検数及びRS485 | 解像度範囲: | 3840*2160 60Hz |
| ビデオ間隔: | 20KMまで | 尺寸 (LxWxH): | 80 x 40 x 20 （mm） |
| 入出力ケーブルの指定: | ≤70m 12G SDI ベルデン 1694A | 保証: | 3 年 |
| ハイライト: | 繊維のエクステンダー上の12G SDIのビデオ,繊維のエクステンダー上のRS485ビデオ |
||

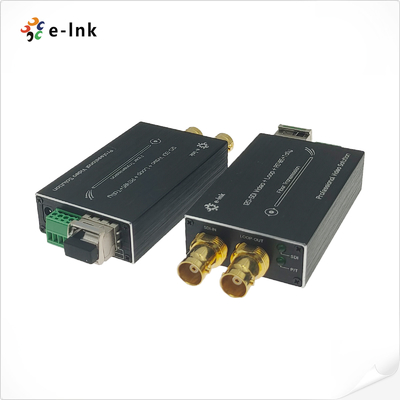

12G SDI ビデオ オーバー ファイバー エクステンダー Tally RS485 と Loop Out SMF LC 20KM
12G SDI ファイバー エクステンダー利点
支持する ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) と ST-259 ((SD)
12G/6G/3G-SDI カメラシステムと直接互換性
◎光ファイバーWDM/CWDM/DWDM技術
◎長距離トランスミッション能力 少なくとも10km (6.2マイル),最大80km
TallyとRS485をバックワードでサポートする
12G SDI ビデオ ファイバー 送信機 受信機 アプリケーション
UHDTV/4K/8K/HDTV/SDTVビデオ
デジタルビデオ処理と編集
SMPTE対応のシリアルデジタルインターフェース
ファイバーで生中継されるイベント
軍やセキュリティにおける高性能 (誤差のない) 監視ネットワーク
交通監視システム
産業監視 (電気,化学,鉄鋼,石油,鉄道など)
軍事監視 (倉庫,国境,警備など)
スタジアム (LIVE HDビデオ,オーディオ送信)
軍事監視 (倉庫,国境警備,警備など)
3G/6G/12G-SDI ファイバー拡張装置の技術指標
|
形式 |
ST-2082-1 ((12G),ST-2081-1 ((6G),ST-424 ((3G),ST-292 ((HD) とST-259 ((SD) をサポートする |
|
互換性がある |
DVB-ASI と AES10 (MADI) と互換性 |
|
インプット |
BNC で 1 x 12G-SDI |
|
生産量 |
1 x LC 光ファイバー |
|
1 x 12G-SDI BNCのループアウト |
|
|
支持された解像度 |
HDTV 4K*2K,1080P,1080I,720P |
|
解像度範囲 |
3840*2160@60Hz |
|
入力ケーブルの仕様 |
≤70m@12G SDI ベルデン 1694A |
|
出力ケーブルの仕様 |
≤70m@12G SDI ベルデン 1694A |
|
データ型 |
逆数値 |
|
データ型 |
RS485を後ろに |
|
オプティカルトランスミッション帯域幅 |
270MHz 12GHz |
|
パワー |
5〜15 VDC |
|
電力消費量 |
2W (最大) |
|

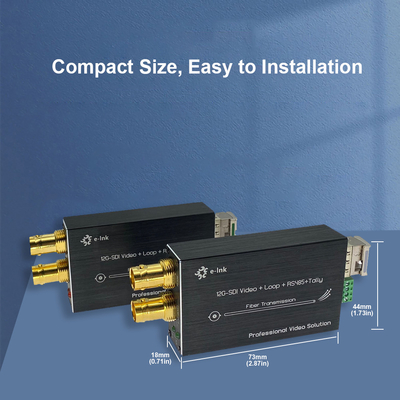

尺寸 (LxWxH) |
80 x 40 x 20 (ミリ) |
|
貯蔵温度 |
-40°C〜80°C |
|
動作温度 |
-40°C~85°C |
12G SDI マイクロオプティカル拡張子概要
LNK-M12G-1V1T1Dシリーズ ミニタイプ 12G-SDIファイバーコンバータ 1Ch 12Gビデオ (オーディオ組み込み), 1Chタリー信号, 1ChバックワードRS485を光ファイバーケーブルで送信するサポート,12Gループの出力でローカルに信号を監視しますE-Link 12G Video over Fiber Convertersには,HDTV 4K*2K ((3840*2160@60Hz),1080P,1080I,720Pのトランスミッターと受信機が1つ含まれています.
12G-SDIファイバー 変換器の注文情報n
|
モデル |
記述 |
|
LNK-M12G-1V1T1D-20 |
ミニタイプ 12G-SDI ファイバー変換器 Tally,リバース RS485 とループアウト,SMF,LCファイバーコネクタ 20KM,送信機と受信機を含む,ペアで使用 |
