商品の詳細:
お支払配送条件:
|
| 製品名: | SDIから光ファイバー変換器 | 出力: | 12 VDC |
|---|---|---|---|
| 消費電力: | 6W (最大) | DIMENSION サイズ: | 117 x 80 x 24 （mm） |
| 繊維インターフェイス: | 単信LC | 動作温度: | -10℃~70℃ |
2G-SDIからGigabitEthernetと2ChバックワードRS485のファイバー変換器
概要

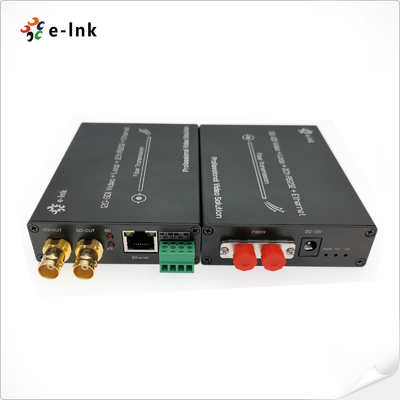

LNK-12GSDI-1V2R1GEシリーズ 12G-SDIファイバーコンバーター
この高性能の光ファイバーコンバーターは:
- 1 チャンネル 12G-SDI ビデオ (組み込み音声)
- 1チャネルギガビットイーサネット
- 2チャネル両方向 RS485データ
すべての信号は 1 つの光ファイバーケーブルで送信され,ローカルモニタリングは 12Gループ出力によって行われます.
E-Link 12G Video over Fiber Convertersセットには,互換性のあるトランスミッターと受信機が1つあります.
高解像度のビデオ形式,以下を含む:
- 4K/UltraHD (3840×2160@60Hz)
- 1080p,1080i,720p
プロの放送やライブ制作 高品質のビデオを長距離配信するのに最適です
特徴
各SDIチャンネルには8チャネルオーディオが組み込まれています
SMPTEへの統合されたリロックロック 11.88Gbps,5.94Gbps,2.97Gbps,1.485Gbpsまたは
1.001 で割ったサブレートと 270 Mbps
ST-2082-1 ((12G),ST-2081-1 ((6G),ST-424 ((3G),ST-292 ((HD) とST-259 ((SD) をサポートする
1Ch 10/100/1000M イーサネットをサポート
"光ファイバーWDM/CWDM/DWDM技術"
4K*2K ((3840*2160@60Hz),1080P,1080I,720Pをサポートする.

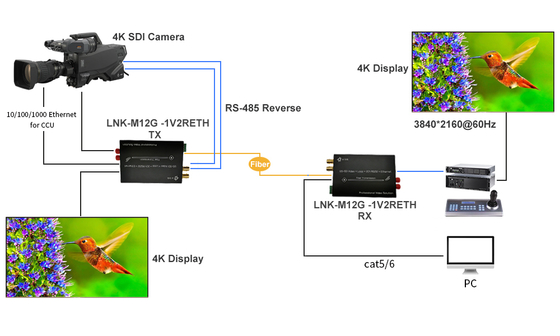

適用する
テクニカルインデックス
| 形式 | ST-2082-1 ((12G),ST-2081-1 ((6G),ST-424 ((3G),ST-292 ((HD) とST-259 ((SD) をサポートする |
| 互換性がある | DVB-ASI と AES10 (MADI) と互換性 |
| インプット | BNC で 1 x 12G-SDI |
| 生産量 | 2 ×FC光ファイバー |
| 1 x 12G-SDI BNCのループアウト | |
| 支持された解像度 | HDTV 4K*2K,1080P,1080I,720P |
| 解像度範囲 | 3840*2160@60Hz |
| 入力ケーブルの仕様 | ≤70m@12G SDI ベルデン 1694A |
| 出力ケーブルの仕様 | ≤60m@12G SDI ベルデン 1694A |
| イーサネット | 10/100/1000Mbps |
| データ型 | 2Ch 後方 RS485 |
| オプティカルトランスミッション帯域幅 | 270MHz 12GHz |
| パワー | 12 VDC |
| 電力消費量 | 6W (最大) |
| 尺寸 (LxWxH) | 117 x 80 x 24 (ミリメートル) |
| 動作温度 | -10°C~70°C |
| 貯蔵温度 | -40°C~85°C |

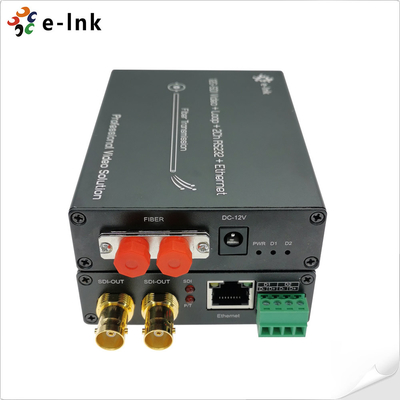

パネル
RS485接続
| ピン | - | + |
| RS485 | D- | D+ |
