Eリンク中国の技術Co.、株式会社。
専門繊維の光通信およびCCTVの保証伝達プロダクト製造業者
|
商品の詳細:
お支払配送条件:
|
| 繊維インターフェイス: | 単信LC | 送信距離: | 550m-20Km |
|---|---|---|---|
| 波長: | 1310nm/1550nm | 電力消費量: | <5w> |
| 尺寸 (LxWxH): | 73 x 44 x 17mm | 動作温度: | -20℃~+70℃ |

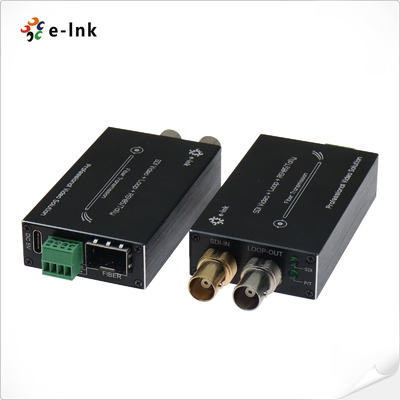

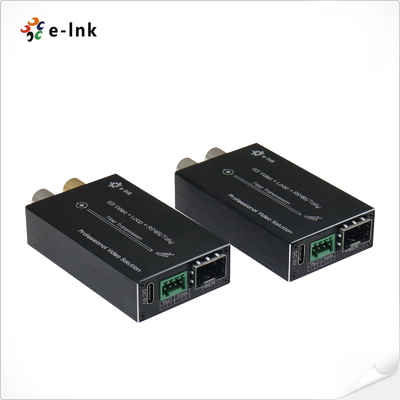

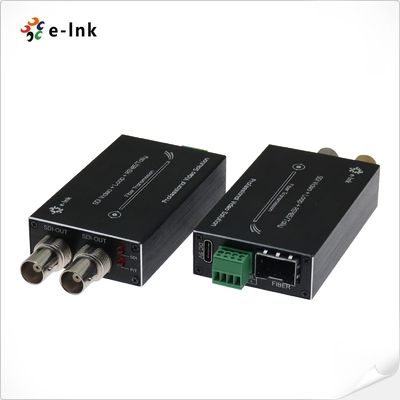

ミニタイプHD-SDIからTallyのファイバー変換器&RS485を逆方向に
SDI ビデオ SFP モジュール 利点
◎各チャンネルには8チャネルオーディオが組み込まれています.
自動ケーブル均衡,1.5Gb/s以下のすべての速度に使用される (Belden 1694A);
自動リクロッキング 270Mbit/s - 1.48Gbit/s
SDI カメラシステムと直接互換性
◎長距離トランスミッション能力80kmまで
熱交換と熱プラグ
完全デジタルな非圧縮放送レベルの送信
労働条件を監視するためのLED状態表示
超光学的な動力範囲と調節自由
CWDM波長1470~1610nmはオプションである.
SDI ビデオ SFP モジュール テクニカルインデックス
| ビデオ | |
| ビデオインターフェース | BNC |
| ビデオ入力/出力インペダンス | 75Ω |
| ビデオ入力/出力電圧 | 典型的な:1Vpp,最小0.5Vpp,最大1.5Vpp |
| ビデオビットレート | 最大1.48Gb/s |
| 利回り (10%~90%APL) | <1% |
| SDI フォーマットサポート | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59. オーケストラがやってる94 | |
| 1080i 23/24/30/50/5994 | |
| ビデオ SDI 標準 | 270Mbps (SD-SDI) |
| 1.485Gbps (HD-SDI) | |
| データ | |
| 物理インターフェース | 工業標準のスクリューターミナル |
| データ型 | タリー&リバース RS485 |
| 周波数/レートサポート | RS422の最大115200bps |
| BER | <109 |
| 電気 | |
| 電源アダプタ | DC 5V |
| 電力消費量 | <5W |
| LED インジケーター | |
| SDI | SDI ビデオ |
| P/T | 電源 |
| メカニカル | |
| 尺寸 (LxWxH) | 73 x 44 x 17 mm (TX) |
| 体重 | 75g (TX) |
| ケース | アルミケース |
| マウントオプション | デスクトップ |
産業用イーサネットメディアコンバーター概要
LNK-MHD-1Vシリーズ ミニタイプ HD-SDI ファイバーコンバータは,1チャネル HD-SDI ビデオ (オーディオ組み込み) と Tally & Reverse RS485 信号を光ファイバーケーブルで送信します.HD-SDIループ出力で信号を局所的に監視する.E-リンク HD-SDI Video over Fiber Convertersには,HD-SDI 信号のための送信機と受信機が1つ含まれています.
注文情報
| モデル | 記述 |
| LNK-MHD-1V-MM | ミニ型HD-SDIからファイバー変換器とTally & Reverse RS485とループアウト,MMF,LCファイバーコネクタ 500m,送信機と受信機を含む,ペアで使用 |
| LNK-MHD-1V-20 | ミニタイプ HD-SDI ファイバー変換器 Tally & Reverse RS485 とループアウト,SMF,LCファイバーコネクタ 20KM,送信機と受信機を含む,ペアで使用 |
| LNK-MHD-1V-40 | ミニタイプ HD-SDI ファイバーコンバーター Tally & Reverse RS485 とループアウト,SMF,LCファイバーコネクタ 40KM,トランスミッターと受信機を含む,ペアで使用 |
