商品の詳細:
お支払配送条件:
|
| スイッチング容量: | 80Gbps/ノンブロッキング | PoEの出力: | 30ワット最高。 |
|---|---|---|---|
| PoE 予算: | 最大 60 ワットの PoE バジェット (48V DC)、60 ワットの PoE バジェット (24V DC)、60 ワットの PoE バジェット (12V DC) | 入力電力: | 12~48V DC,4ピンの端末ブロック |
| 消費電力: | 60Wマックス。 | 寸法（wxdxh）: | 95 x 70 x 30 mm |

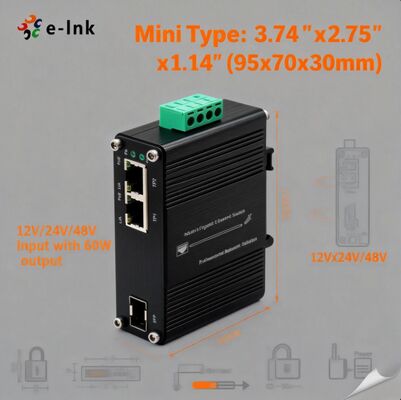

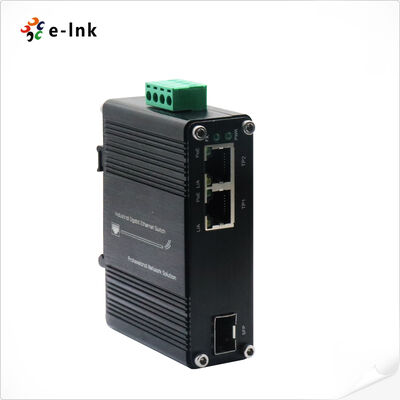

ミニインダストリアルソーラー電圧ブースター 2ポート10/100/1000/2500Base-T 802.3at PoE+ 1ポート10G SFP+へ メディアコンバータ
産業用2.5G 2ポートメディアコンバータ概要
LNK-IMC1200-2.5GP-SFP, 産業用メディアコンバータは、2つの2.5Gマルチレート銅ポートと1つの10G SFP+ファイバーアップリンクポートを備えています。内蔵のソーラー電圧ブースターは、9〜57V DC入力を受け入れ、最大60Wの堅牢なPoE総予算を提供し、IEEE 802.3at PoE+デバイスをサポートします。過酷な条件下での使用を想定して設計されており、-40℃〜75℃で動作し、コンパクトなIP40金属ハウジングに6KVのサージ保護を備えています。太陽光発電や過酷な産業環境で、IPカメラやワイヤレスアクセスポイントなどの複数のリモートデバイスに電力を供給し、接続するのに最適であり、IoTおよびAIoTネットワークに高速で信頼性の高いファイバー接続を提供します。
産業用2.5G 2ポートメディアコンバータの特長
デュアルポート高PoE予算: 2つの10/100/1000/2500BASE-T RJ45ポートを備え、最大60WのPoE予算を提供し、複数のIEEE 802.3at/afデバイスに同時に電力を供給します。
ソーラー対応広電圧入力: 内蔵の電圧ブースターは、9Vから57Vまでの幅広いDC入力範囲をサポートしており、太陽光パネルや、リモートロケーションの不安定な電源に直接接続するのに最適です。
高速ファイバーアップリンク: 1つの10G SFP+ポートを搭載し、1G/2.5G/5G光モジュールとの後方互換性があり、長距離、高帯域幅、干渉耐性のデータ伝送を可能にします。
産業用堅牢設計: コンパクトなDINレールマウント可能な金属ハウジング（IP40定格）で、-40℃〜75℃の極端な温度で確実に動作し、6KVのサージ保護を提供して耐久性を向上させています。
プラグアンドプレイ＆認証済み: すべてのポートで自動ネゴシエーション、設定は不要です。CE、FCC、RoHS、および複数の産業用EMI/EMS規格に準拠しており、過酷な環境での信頼性の高い動作を実現します。
産業用2.5G 2ポートメディアコンバータ 技術インデックス
|
規格: |
規格準拠 IEEE 802.3 イーサネット |
|||
|
IEEE 802.3u Fast Ethernet |
||||
|
IEEE 802.3ab ギガビットイーサネット |
||||
|
IEEE 802.3z ギガビットSX/LX |
||||
|
IEEE 802.3ae 10ギガビットイーサネット |
||||
|
IEEE 802.3x 全二重フロー制御 |
||||
|
IEEE 802.3az 省エネイーサネット |
||||
|
IEEE 802.1p サービスクラス |
||||
|
IEEE 802.3bz 2.5GBASE-T |
||||
|
処理タイプ: |
ストアアンドフォワード |
|||
|
フォワードフィルタリングレート: |
14,880pps (10Mbps) |
|||
|
148,800pps (100Mbps) |
||||
|
1,488,000pps (1000Mbps) |
||||
|
22,320,000pps (2.5Gps) |
||||
|
パケットバッファメモリ: |
1 Mbit |
|||
|
最大 パケット長: |
10K バイト |
|||
|
アドレス表サイズ |
16K MACアドレス |
|||
|
スイッチング容量 |
80Gbps/ノンブロッキング |
|||
|
インターフェース |
||||
|
銅ポート |
2 x 10/100/1000/2500BASE-T RJ45（自動MDI / MDI-X機能付き） |
|||
|
光ポート: |
1x 10G SFP+(100BASE-FX、1000BASE-X、2500BASE-X SFPトランシーバーとの後方互換性) (自動検出) |
|||
|
PoE（Power over Ethernet） |
||||
|
規格: |
IEEE 802.3af/at PoE++ PSE (af/15.4W,at/30W) |
|||
|
PoE電力出力 |
最大30ワット |
|||
|
電源ピン割り当て |
エンドスパン+ミッドスパン:1/2(+), 4/5(+), 3/6(-), 7/8(-) |
|||
|
PoE予算: |
最大60-ワットPoE予算（48V DC）、60-ワットPoE予算（24V DC）、60ワットPoE予算（12V DC） |
|||
|
PoE電源タイプ |
802.3at、エンドスパン+ミッドスパン（販売またはカスタマーサービスにお問い合わせください） |
|||
|
PoEモード |
IEEE802.3at準拠モードB （必要な場合モードAはカスタマーサービスにお問い合わせください） |
|||
|
電圧ブースター |
DC 9-12V入力 |
PoE 48V最大60W |
DC 19-24V入力 |
PoE 48V最大60W |
|
DC 24-36V入力 |
PoE 48V最大60W |
DC 48-57V入力 |
PoE 48V最大60W |
|
|
電気的および機械的 |
||||
|
入力電源: |
12〜48V DC、4-ピン端子台 |
|||
|
出力電力 |
48V DC |
|||
|
消費電力: |
60W 最大 |
|||
|
LEDインジケーター: |
||||
|
PWR: |
電源ステータス |
|||
|
L/A: |
データLINKステータス |
|||
|
POE: |
PoEステータス |
|||
|
100M/1000M: |
ファイバーLINK ステータス |
|||
|
寸法（幅x奥行きx高さ）: |
95 x70 x30 mm |
|||
|
重量: |
0.25Kg |
|||
|
ケーシング: |
||||
|
取り付けオプション: |
DINレール/壁掛け |
|||
|
環境 |
||||
|
動作温度: |
-40℃〜75℃（-40℉〜167℉） |
|||
|
保管温度: |
-40℃〜85℃（-40℉〜185℉） |
|||
|
相対湿度: |
5%〜95% 結露しないこと |
|||
|
MTBF |
> 200,000時間 |
|||
|
規制承認 |
||||
|
ISO9001、CE、FCC、RoHS |
||||
|
EMI: EN55022:2010+AC: 2011、クラスA EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010 |
||||
|
EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (サージ) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) |
||||
産業用ソーラー電圧ブースターメディアコンバータアプリケーション
産業用IoTおよびエッジコンピューティング: 工場自動化や生産ラインなどの要求の厳しい環境で、PLC、センサー、産業用カメラにPoE電源と高速ファイバーアップリンクを提供します。
太陽光発電によるリモート監視: 太陽光パネルを使用して、オフグリッドまたはリモートロケーションのセキュリティカメラ、ワイヤレスAP、環境センサーに電力を供給し、接続するのに最適です。
スマートシティと交通機関: 屋外キャビネット、信号制御ボックス、またはデジタルサイネージに配置され、HDビデオとデータの長距離、干渉耐性ファイバー伝送を可能にします。
ネットワークのアップグレードと拡張: ギガビットから2.5G/10Gネットワークへのスムーズな移行のためのアクセスポイントコンバータとして機能し、企業またはキャンパス環境で銅線の到達範囲を拡張します。
過酷な環境でのネットワーキング: 電力会社、鉱業、石油・ガス、現場作業など、温度変動、電圧の不安定性、強力なEMIが存在する困難な環境での展開に適しています。
産業用ソーラー電圧ブースターメディアコンバータ注文情報
|
モデル |
説明 |
|
LNK-IMC1200-2.5GP-SFP |
産業用1ポート1.25G/2.5G/5G/10G Base-X SFP+から2-ポート10/100/1000/2500BASE-T IEEE802.3at 30W PoE+ メディアコンバータ |
|
SFPオプション |
► SFPオプション。SFPはSFPオプションページで選択してください (産業用SFP)を提供しています。 |
|
► SFPモジュールは別途購入する必要があります。 |
|
|
取り付けオプション |
► デフォルトのDINレールブラケットが取り付けられています。壁掛けブラケットが含まれています。 |
|
電源オプション |
►75W/1.6A48VDC電源。端子台用のオープンワイヤ |
|
► 電源は別途購入する必要があります。 |
