商品の詳細:
お支払配送条件:
|
| タイプ: | ABS箱DWDM | 波長: | C21-C60 |
|---|---|---|---|
| チャネル・スペーシング: | 100GHz （0.8 nm） | 1310nm港のパスの帯域幅: | 1260nm~1360nm |
| チャネル通過帯域: | ±0.11 nm | 中心の波長: | ±0.05 nm |
| 挿入損失:: | ≤ 5.0 dB、典型的な3.5 dB | 技術: | AAWG （ガウス） |
| ハイライト: | 繊維光学のネットワーク スイッチ,繊維光学ギガビット スイッチ |
||

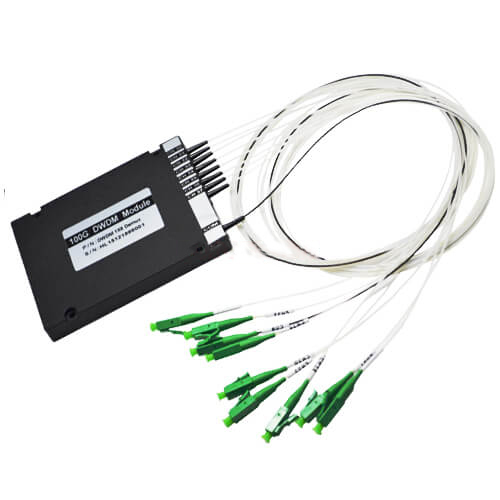

ABS箱で包まれる100Ghz 200Ghz DWDMの多重交換装置
概観
EリンクのABS箱DWDMの多重交換装置は最も一般的な包装方法の1つです。それに強いABSプラスチック貝の保護、入出力ケーブル長があり、コネクターのタイプはあなたの必要性に従ってカスタマイズすることができます。それはラック マウント、繊維の配電箱に取付けるために適用範囲が広いです等置くことができます。
ABS箱DWDMモジュールは4チャネルで利用できます、8運びます、16チャネルまたは32は、単一運びますより多くの情報を得るためにまたは二重DWDMの多重交換装置はABS箱で連絡します私達の販売に団結します包むことができます。
1.特徴
2.適用
3.承諾
4. 指定
1×N DWDM Mux/Demuxモジュール
| 変数 | |||||||
| チャネル スペース（GHz） | 100 | 200 | |||||
| チャンネル番号 | 1*4 | 1*8 | 1*16 | 1*4 | 1*8 | 1*16 | |
| 中心の波長（nm） | ITUの格子 | ||||||
| 中心の波長の正確さ（nm） | ± 0.05 | ± 0.1 | |||||
| チャネル通過帯域（@-0.5dB） （nm） | 0.22 | 0.5 | |||||
| 繊維のタイプ | 900umのSMF-28eは指定される管か顧客を緩めます | ||||||
| IL （dB） | 1.8 | 3.0 | 4.0 | 1.7 | 2.9 | 3.8 | |
| 通過帯域のさざ波（dB） | 0.35 | 0.4 | 0.5 | 0.35 | 0.4 | 0.5 | |
| 分離（dB） | 隣接チャネル | 25 | 28 | ||||
| 非隣接したチャネル | 40 | ||||||
| PDL （dB） | 0.2 | ||||||
| PMD (ps) | 0.1 | ||||||
| RL （dB） | 45 | ||||||
| 指向性(dB) | 50 | ||||||
| 最高の光学力（MW） | 300 | ||||||
| 実用温度（℃） | -40|85 | ||||||
| 保管温度（℃） | -40|85 | ||||||
| 箱のパッケージ（mm） | 100*80*10か140*115*18 | ||||||
| LGXのパッケージ | 1U、2U | ||||||
| 19' 『ラック マウントのパッケージ | 1U | ||||||
注:
1. コネクターなしで指定される。
2. コネクターごとの付加的な0.2dB損失を加えて下さい。
