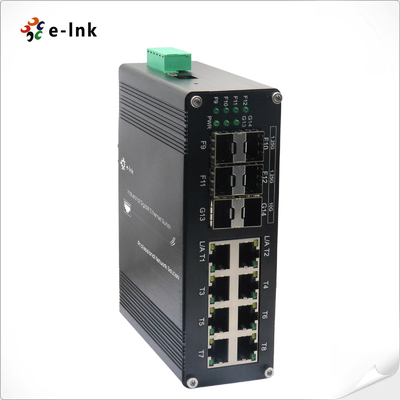

産業用L2+ 8ポートギガビット + 4 SFP + 2×10G SFP+ マネージドイーサネットスイッチ
概要
ETH-IMC2408Mシリーズは、コンパクトな産業用L2+マネージドイーサネットスイッチで、
8つのギガビットRJ45ポート、4つのギガビットSFPスロット、2つの高速10G SFP+アップリンクを備えています。これは、
110Gbpsのスイッチング容量によるワイヤースピードのパフォーマンスを提供し、要求の厳しいアプリケーション向けに
9Kジャンボフレームをサポートします。USB-C管理ポート
は、従来のRS232と比較してセットアップを簡素化し、堅牢なIP40アルミニウムハウジング、-40℃～+80℃
の動作温度範囲、および冗長DC電源入力により、過酷な環境での信頼性を確保します。
高度なレイヤー2+機能、冗長プロトコル、堅牢なセキュリティを備えており、
産業オートメーション、エネルギー、監視、エッジデータ集約に最適です。
特徴
8 × ギガビットRJ45 + 4 × 1G SFP + 2 × 10G SFP+ アップリンクポート
アグリゲーションおよびバックボーンネットワーク用の10G SFP+高速アップリンク
高速で直接的な管理のためのUSB-Cポート（RS232は不要）
高性能：110Gbpsスイッチング容量、9Kジャンボフレーム
高度な冗長性：STP/RSTP/MSTP/ERPSv2、リンクアグリゲーション
堅牢なセキュリティ：SSH、HTTPS、802.1X、RADIUS、DoS/DDoS防御
VLAN、QoS、ACL、IGMPスヌーピング、ダブルVLAN（QinQ）
産業グレード：IP40アルミニウムハウジング、ファンレス設計
広い動作温度範囲：-40℃～+80℃、MTBF > 200,000時間
DINレールマウント、軽量コンパクトフォームファクタ（0.55kg）
技術インデックス
|
規格： |
IEEE802.3 10BASE-T |
|||
|
IEEE802.3u 100BASE-TX/FX |
||||
|
IEEE802.3ab 1000BASE-T |
||||
|
IEEE802.3z 1000BASE-X |
||||
|
IEEE802.3ae 10GBase-R |
||||
|
IEEE802.3p QoS |
||||
|
IEEE802.1dスパニングツリー |
||||
|
フォワード＆フィルタリング レート： |
14,880pps（10Mbps） |
|||
|
148,800pps（100Mbps） |
||||
|
1,488,000pps（1000Mbps） |
||||
|
1,488,000,000pps（10000Mbps） |
||||
|
パケットバッファメモリ： |
12Mビット |
|||
|
処理タイプ： |
ストアアンドフォワード |
|||
|
バックプレーン帯域幅 |
110Gbps |
|||
|
最大パケット長： |
9Kバイトジャンボフレーム |
|||
|
アドレス表サイズ： |
8K MACアドレス |
|||
|
インターフェース |
||||
|
コネクタ： |
W 最大 x RJ45 |
|||
|
RS485： |
1 x RS485（オプション） |
|||
|
光ポート： |
4 x 1000Base-X SFP 2 x10GBase-SR/LR SFP+ |
|||
|
USB-C： |
1 x USB-C（管理用） |
|||
|
RS485シリアルインターフェース（オプション） |
||||
|
物理インターフェース |
産業標準3ピンネジ端子 |
|||
|
データ型 |
1Ch RS485双方向 |
|||
|
RS-485信号 |
Data+、Data-、GND |
|||
|
シリアルポート線間距離（銅） |
1000メートル |
|||
|
ボーレート |
0～800kbps |
|||
|
環境動作温度： |
||||
|
-40℃～80℃（-40°F～176°F） |
保管温度： |
|||
|
-40℃～85℃（-40°F～185°F） |
相対湿度： |
|||
|
5%～95% 結露しないこと |
MTBF |
|||
|
> 200,000時間 |
電気的および機械的 |
|||
|
入力電源： |
||||
|
12～48 |
VDC、ISO9001、CE、RoHS、FCC 消費電力： |
|||
|
8 |
W 最大（PoE使用時<240W）保護： |
|||
|
電源入力過負荷： |
||||
|
自動リセット可能 |
逆極性： |
|||
|
あり |
DI |
|||
|
Pスイッチ4桁DIPスイッチ |
||||
|
機能DIP機能 |
設定 |
SW 1 |
VLAN |
|
|
ON - 有効 |
時間管理 |
SW 3 |
予約済み |
|
|
ON - 有効 |
OFF - 無効 |
SW 3 |
予約済み |
|
|
ON - 予約済み |
OFF - 予約済み |
LEDインジケーター： |
PWR： |
|
|
ON - 予約済み |
OFF - 予約済み |
LEDインジケーター： |
PWR： |
|
|
電源ステータス |
||||
|
イーサネット（ポートごと）： |
リンク/アクティビティ |
|||
|
ファイバー |
: |
|||
|
ギガビットSFPポート：F9～F1210G SFP+ポート：F13、F14 |
寸法（幅x奥行きx高さ）： |
|||
|
149 |
||||
|
x |
114 mm50 mm重量： 0. |
|||
|
55 |
Kgケーシング：アルミニウム |
|||
|
ケース |
取り付けオプション： DINレールマウント |
|||
|
ソフトウェア機能 |
冗長プロトコル |
|||
|
STP/RSTP/MSTP/ERPSv2、リンクアグリゲーションをサポート |
||||
|
マルチキャストサポート |
IGMPスヌーピングV1/V2/V3をサポート |
|||
|
、GMRP、GVMP、802.1Qをサポート |
VLANISO9001、CE、RoHS、FCC、QINQ、ダブルVLANをサポート、 |
|||
|
時間管理 |
SNTPISO9001、CE、RoHS、FCCフローベースのリダイレクト |
|||
|
フローベースのレート制限 |
フローベースのパケットフィルタリング |
|||
|
各ポートの8*出力キュー 802.1p/DSCP優先度マッピング |
Diff-Serv QoS、優先度マーク/リマーク キューイングアルゴリズム（SP、WRR、SP+WRR） |
|||
|
MAC、宛先MACアドレス、IPソース、宛先IP、IPプロトコルタイプ、TCP/UDPポート、TCP/UDPポート範囲、VLANなどに基づくACLを提供 |
診断メンテナンス ポートミラーリング、Syslog、Pingをサポート |
|||
|
アラーム管理 |
1方向リレーアラーム出力、RMON、TRAPをサポート |
|||
|
セキュリティ |
ブロードキャストストーム保護、HTTPS/SSLv3、AAA & RADIUS、SSH2.0 |
|||
|
DHCPスヌーピング、オプション82をサポート |
、802.1Xセキュリティアクセス、 |
|||
|
ユーザー階層管理、ACLアクセス制御リストをサポート、 |
DDOSをサポート 、ポートベースのMACフィルタリング/バインディング、MACブラックホール、IPソース保護、ポート分離、ARPメッセージ速度制限ISO9001、CE、RoHS、FCCIPv4/IPv6管理 |
|||
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
EN 61000-3-3: 2013 EN55024:2010 |
|||
|
IEC 61000-4-2: 2008 (ESD) |
||||
|
IEC 61000-4-3: 2010 (RS) |
||||
|
IEC 61000-4-4: 2012 (EFT) |
||||
|
IEC 61000-4-5: 2014 (サージ) |
||||
|
IEC 61000-4-6: 2013 (CS) |
||||
|
IEC 61000-4-8: 2009 (PFMF) |
||||
|
注文情報 |
||||
|
モデル |
||||
|
説明 |
||||
|
ETH-IMC2408M |
||||
|
産業用L2+ 8ポート10/100/1000T |
||||
|
+ 4ポート1G SFP + 2ポート10G SFP+ マネージドイーサネットスイッチ |
||||
SFPオプション
|
► SFPオプション。SFPはSFPオプションページで選択してください |
► SFPモジュールは別途購入する必要があります。 |
|
取り付けオプション |
► デフォルトのDINレールブラケットが取り付けられています 電源オプション |
|
► DINレール電源。端子台用のオープンワイヤ。 |
► 電源は別途購入する必要があります。 |
|

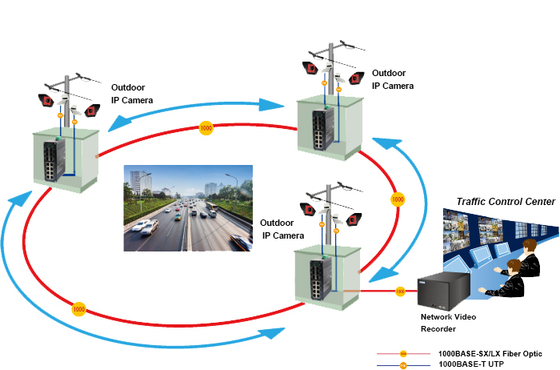

アプリケーション |
|
|
|
|
|
|
|
|
|
