商品の詳細:
お支払配送条件:
|
| インターフェイス:: | 24×10/100/1000 RJ45、4×1000Base-X SFP | 管理: | USB-C、Web、CLI、SNMP V1/V2/V3、Telnet、Cloud（MQTT） |
|---|---|---|---|
| 電源入力: | 12–48VDC冗長、過負荷/逆極性保護 | 消費電力: | ≤8W |
| ハウジング: | IP40定格のアルミニウム、ディンレールマウント | 動作温度: | -40°C〜 +80°C |

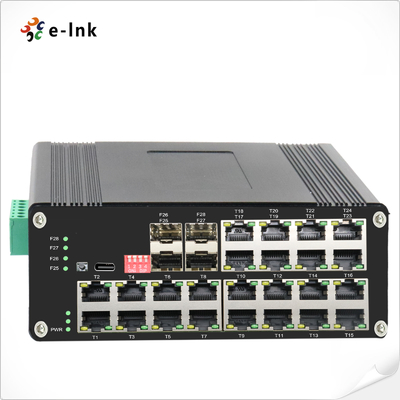

Hardened L2+ 24ポート ギガビット スイッチ with 4 SFP USB-C Easy Management
概要
ETH-DIMC2424M Seriesは,単なる産業用イーサネットスイッチではありません.
24 ギガビット RJ45 ポート,4 SFP アップリンク, そしてUSB-C管理インターフェースそのこと
より速く,よりシンプルなデプロイメントのために従来のRS232を代替します.扇風機なし IP40
アルミケース,-40°Cから+80°C 温度容量そして余剰12~48VDC
パワーインプット極端な状況でも 接続が継続できます
L2+ features including VLAN, QoS, ERPS リング冗長性, and robust security such as
SSH/HTTPS/802.1Xで 産業ネットワークにエンタープライズレベルの信頼性を提供します
特徴
ユニークUSB-C管理ポートRS232シリアルアクセスは必要ない
24 × ギガビット RJ45 + 4 × SFP ポート, 110Gbps スイッチング 能力
硬化したIP40 アルミニウム・チェス,ファンレス&振動耐性
-40°Cから80°Cまで 厳しい環境での操作
冗長な12~48VDC パワー with オートマティック リセット 保護
高度な冗長性: STP/RSTP/MSTP/ERPSv2リング回復
堅牢なセキュリティ:SSH,HTTPS,RADIUS,802.1X,DoS/DDoS防御
産業プロトコルのサポート: IGMP スヌーピング,QoS,ACL,VLAN Q-in-Q
高信頼性:MTBF >20000h,CE/FCC/EN/IEC認証
テクニカルインデックス
|
基準: |
IEEE802.3 10BASE-T |
|||
|
IEEE802.3u 100BASE-TX/FX |
||||
|
IEEE802.3ab 1000BASE-T |
||||
|
IEEE802.3z 1000BASE-X |
||||
|
IEEE802 について3p 品質管理 |
||||
|
IEEE802.1d スパンディングツリー |
||||
|
前へ&フィルターについて 料金: |
14,880pps (10Mbps) |
|||
|
148800pps (100Mbps) |
||||
|
1,488,000pps (1000Mbps) |
||||
|
パケットバッファメモリ: |
12Mビット |
|||
|
処理タイプ: |
保存・転送 |
|||
|
バックプランの帯域幅 |
110Gbps |
|||
|
最大パケット長さ: |
10K バイト ジャンボフレーム |
|||
|
アドレステーブル サイズ: |
8K MAC アドレス |
|||
|
インターフェース |
||||
|
コネクタ: |
24 x RJ45 |
|||
|
RS485: |
1 x RS485 (オプション) |
|||
|
オプティカルポート: |
4 x 1000ベースX SFP |
|||
|
USB-C: わかった |
1 x USB-C (管理用) |
|||
|
RS485 シリアルインターフェイス (オプション) |
||||
|
物理インターフェース |
工業標準の3ピン螺旋端末 |
|||
|
データ型 |
1Ch RS485 双方向 |
|||
|
RS-485信号 |
データ+ データ- GND |
|||
|
シリアルポートライン距離 (銅) |
1000メートル |
|||
|
バウッド率 |
0 ~ 800kbps |
|||
|
環境ラント |
||||
|
動作温度: |
-40°Cから80°C (-40°Fから176°F) |
|||
|
保存温度: |
-40°Cから85°C (-40°Fから185°F) |
|||
|
相対湿度: |
5%~95% 凝縮しない |
|||
|
MTBF |
>20000時間 |
|||
|
電気・機械 |
||||
|
入力電源: |
12~48VDC, 余剰電源 (6ピンのターミナルブロック) |
|||
|
電力消費量: |
8W マックス |
|||
|
保護: |
||||
|
電源入力の過負荷: |
自動リセット可能 |
|||
|
逆極性 |
現在 |
|||
|
DIP スイッチ |
||||
|
4桁のDIPスイッチ機能について |
DIP |
機能 |
設定 |
|
|
SW 1 |
VLAN |
オン - 有効 |
OFF - 障害者 |
|
|
SW 2 |
リングマネジメント |
オン - 有効 |
OFF - 障害者 |
|
|
SW 3 |
予約済み |
ON - 予約済み |
OFF - 予約済み |
|
|
SW 4 |
予約済み |
ON - 予約済み |
OFF - 予約済み |
|
|
LED インジケーター: |
||||
|
PWR: パートナー: |
パワー状態 |
|||
|
イーサネット (ポートごとに): |
関連性/活動 |
|||
|
RJ45ポート |
(T1~T24) |
|||
|
繊維: |
ギガビット SFP ポート: F25~F28 |
|||
|
サイズ (WxDxH): |
155 x115 x85 mm |
|||
|
体重: |
1.2KG |
|||
|
ケース: |
アルミニウム ケース |
|||
|
マウントオプション: |
DIN-Rail マウント |
|||
|
ソフトウェアの特徴 |
||||
|
冗長性に関するプロトコル |
STP/RSTP/MSTP/ERPSv2,リンクアグリゲーションをサポートする |
|||
|
マルチキャストサポート |
IGMP Snooping V1/V2/V3 をサポートする,GMRP,GVMPをサポートする802.1Q |
|||
|
VLAN |
IEEE 802.1Q 4K VLAN をサポートする,QINQ,ダブルVLANをサポートする |
|||
|
時間 管理 |
SNTP |
|||
|
QOS |
流量ベースのリダイレクト 流通率制限 |
|||
|
ACL |
ポートベースの発行ACL ポートとVLANに基づくACL |
|||
|
診断 メンテナンス |
ポートのミラーリング,Syslog,Pingをサポートする |
|||
|
管理機能 |
CLI,WEB,SNMPv1/v2/v3,管理のためのTelnetサーバー,EEE,LLDP,DHCPサーバー/クライアント ((IPv4/IPv6),クラウド/MQTTをサポートする |
|||
|
アラーム管理 |
1方向リレーアラーム出力,RMON,TRAPをサポートする |
|||
|
セキュリティ |
ブロードキャスト・ストーム・プロテクション,HTTPS/SSLv3,AAA&RADIUS,SSH2.0 DHCP スヌーピングをサポートする オプション 82,802.1X セキュリティアクセス |
|||
|
アドバンストレイヤ 2+ 機能 |
IPv4/IPv6 管理 静的経路 |
|||
|
規制による承認 |
||||
|
ISO9001,CE,RoHS,FCC |
||||
|
EN55022:2010+AC: 2011,Aクラス |
||||
|
EN 61000-3-2:2006+A1: 2009+A2: 2009 |
||||
|
EN 61000-3-3:2013 |
||||
|
EN55024:2010 |
||||
|
IEC 61000-4-2:2008 (ESD) |
||||
|
IEC 61000-4-3: 2010 (RS) |
||||
|
IEC 61000-4-4:2012 (EFT) |
||||
|
IEC 61000-4-5:2014 (急増) |
||||
|
IEC 61000-4-6:2013 (CS) |
||||
|
IEC 61000-4-8:2009 (PFMF) |
||||
注文情報
|
モデル |
記述 |
|
ETH-DIMC2424M |
産業用L2+ 24ポート 10/100/1000T + 4ポート 1000X SFP マネージドイーサネットスイッチ |
|
SFP オプション |
SFP オプション.SFP オプションページでSFPを選択してください. |
|
SFP モジュールは別途購入します. |
|
|
マウントオプション |
標準DIN-Rail ブレーキが設置されている |
|
電力オプション |
|
|
電力供給は別途購入します. |

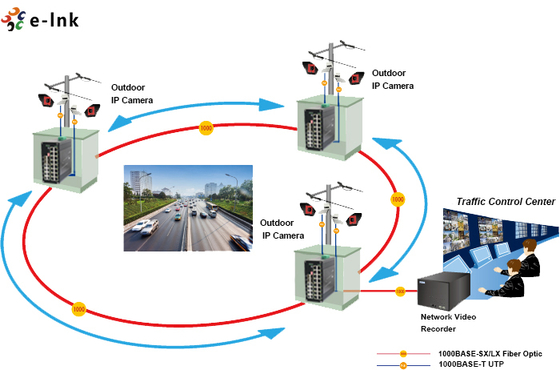

適用する
