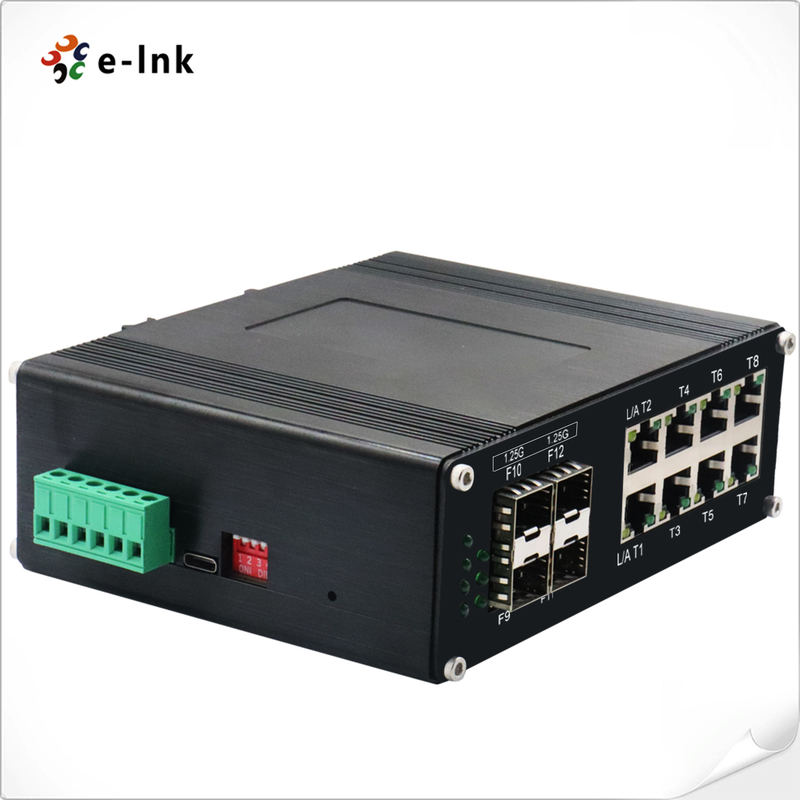

産業用L2+ 8ポートギガビット+4SFP管理硬化エスネットスイッチ

イーサネット

基準:

IEEE802.3 10BASE-T

IEEE802.3u 100BASE-TX

IEEE802.3ab 1000BASE-T

IEEE802.3z 1000BASE-X

IEEE802 について3p 品質管理

IEEE802.1d スパンディングツリー

前へ&フィルターについて 料金:

14,880pps (10Mbps)

148800pps (100Mbps)

1,488,000pps (1000Mbps)

パケットバッファメモリ:

12Mビット

処理タイプ:

保存・転送

バックプランの帯域幅

110Gbps

最大パケット長さ:

9K バイト ジャンボフレーム

アドレステーブル サイズ:

8K MAC アドレス

インターフェース

コネクタ:

8 x RJ45

RS485:

1 x RS485 (オプション)

オプティカルポート:

4 x 1000ベースX SFP

USB-C: わかった

1 x USB-C (管理用)

RS485 シリアルインターフェイス (オプション)

物理インターフェース

工業標準の3ピン螺旋端末

データ型

1Ch RS485 双方向

RS-485信号

データ +,データ-, GND

シリアルポートライン距離 (銅)

1000メートル

バウッド率

0 ~ 800kbps

環境ラント

動作温度:

-40°Cから80°C (-40°Fから176°F)

保存温度:

-40°Cから85°C (-40°Fから185°F)

相対湿度:

5%~95% 凝縮しない

MTBF

>20000時間

電気・機械

入力電源:

12~48VDC, 余剰電源 (6ピンのターミナルブロック)

電力消費量:

8Wマックス

保護:

電源入力の過負荷:

自動リセット可能

逆極性

現在

DIP スイッチ

4桁のDIPスイッチ機能について

DIP

機能

設定

SW 1

VLAN

オン - 有効

OFF - 障害者

SW 2

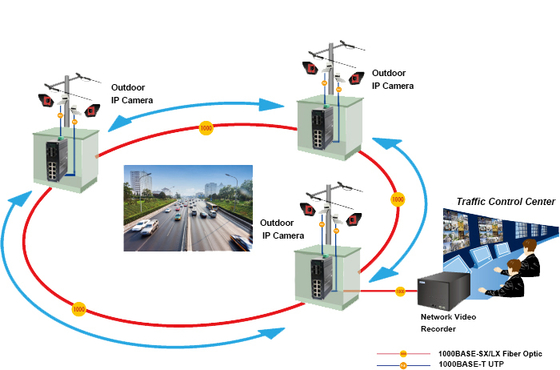

リングマネジメント

オン - 有効

OFF - 障害者

SW 3

予約済み

ON - 予約済み

OFF - 予約済み

SW 4

予約済み

ON - 予約済み

OFF - 予約済み

LED インジケーター:

PWR

パワー状態

イーサネット (ポートごとに):

関連性/活動

繊維:

ギガビット SFP ポート: F9~F12

サイズ (WxDxH):

149 x114 x50 mm

体重:

0.55キロ

ケース:

アルミニウム ケース

マウントオプション:

DIN-Rail マウント

ソフトウェアの特徴

冗長性に関するプロトコル

STP/RSTP/MSTP/ERPSv2,リンクアグリゲーションをサポートする

マルチキャストサポート

IGMP Snooping V1/V2/V3 をサポートする,GMRP,GVMPをサポートする802.1Q

VLAN

IEEE 802.1Q 4K VLAN をサポートする,QINQ,ダブルVLANをサポートする

時間 管理

SNTP

QOS

流量ベースのリダイレクト

流通率制限
流量ベースのパケットフィルタリング
8*各ポート802.1p/DSCP優先マッピングの出力キュー
Diff-Serv QoS,優先度マーク/注記
キュースケジューリングアルゴリズム (SP,WRR,SP+WRR)

ACL

ポートベースの発行ACL

ポートとVLANに基づくACL
L2からL4のパケットフィルタリング,最初の80バイトのメッセージにマッチする.
MAC,Destination MAC アドレス,IP ソース,Destination IP,IP プロトコル タイプ,TCP/UDP ポート,TCP/UDP ポート 範囲,VLAN などに基づいて ACL を提供する

診断 メンテナンス

ポートのミラーリング,Syslog,Pingをサポートする

管理機能

CLI,WEB,SNMPv1/v2/v3,管理のためのTelnetサーバー,EEE,LLDP,DHCPサーバー/クライアント (IPv4/IPv6),クラウド/MQTTをサポートする

アラーム管理

1方向リレーアラーム出力,RMON,TRAPをサポートする

セキュリティ

ブロードキャスト・ストーム・プロテクション,HTTPS/SSLv3,AAA&RADIUS,SSH2.0

DHCP スヌーピングをサポートする オプション 82, 802.1X セキュリティアクセス
ユーザの階層管理,ACL アクセス コントロール リストをサポートする
DDOS をサポートする, ポートベースのMACフィルタリング/結合,MACブラックホール,IPソース保護,ポート隔離,ARPメッセージ速度制限

アドバンストレイヤ 2+ 機能

IPv4/IPv6 管理

静的経路

規制による承認

ISO9001,CE,RoHS,FCC

EN55022:2010+AC: 2011,Aクラス

EN 61000-3-2:2006+A1: 2009+A2: 2009

EN 61000-3-3:2013

EN55024:2010

IEC 61000-4-2:2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4:2012 (EFT)

IEC 61000-4-5:2014 (急増)

IEC 61000-4-6:2013 (CS)

IEC 61000-4-8:2009 (PFMF)

モデル

記述

ETH-IMC408M

インダストリアル L2+ 8-ポート 10/100/1000T + 4-ポート 1000X SFP マネージド イーサネット スイッチ

SFP オプション

SFP オプション.SFP オプションページでSFPを選択してください.

SFP モジュールは別途購入します.

マウントオプション

標準DIN-Rail ブレーキが設置されている

電力オプション

DIN-レール電源 ターミナルブロックの開いたワイヤー

電力供給は別途購入します.
