商品の詳細:
お支払配送条件:
|
| コネクタ: | 6 x RJ45 | オプティカルポート: | 3 x 100Base-FX (SFP,SC,FC,ST オプション) |
|---|---|---|---|
| 動作温度: | -40°Cへの80°C （- 176°F）への40°F | 入力電源: | 12~48VDC,冗長電源 (6ピンの端末ブロック) |
| 尺寸 (WxDxH): | 150 × 115 × 50 mm | 重量: | 0.6kg |
| ハイライト: | DINレール取り付け イーサネットスイッチ,3ファイバーポート イーサネットスイッチ,産業イーサネット スイッチ |
||

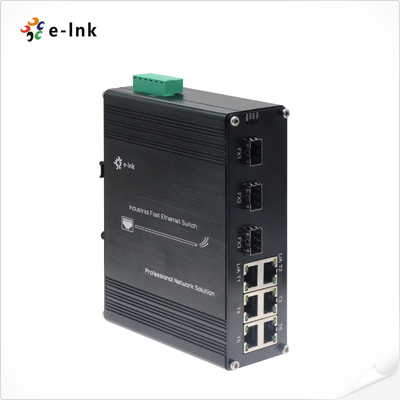

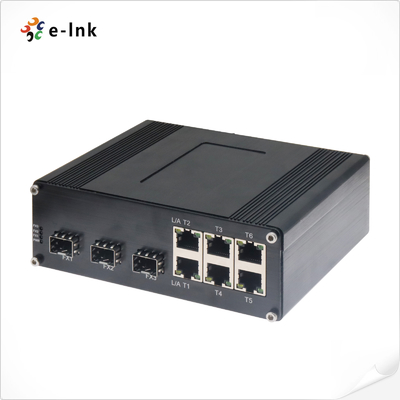

産業用6- 港10/100Base-T+3-ポート100BASE-FXイーサネットスイッチ
概要
LNK-IMC306シリーズは,銅と繊維を組み合わせた硬化工業用イーサネットスイッチです
6×10/100Base-TX銅ポートと3×100Base-FXを搭載している.
このスイッチは,厳しい産業環境で信頼性の高いネットワーク性能のために設計されています.
環境に
基本規格:
- 6×RJ45ポートが対応する:
- 10/100Mbps オート交渉
- フル・ハーフ・デュプレックス
- 自動MDI/MDI-Xクロスオーバー
- 3×光ファイバーポート:
- 単モードまたは多モード繊維 (1/2コア)
- 2km (多モード) または 20km/40km (単モード) までの送信距離
- 工業用デザイン:
- 広範囲の動作温度
- 高いEMI耐性
- 頑丈な金属の箱
理想的な用途:
✓ 産業自動化システム
✓IP監視ネットワーク
✓ ワイヤレス アクセス ポイントの導入
✓ リモートサイト接続ソリューション
このスイッチは 頑丈な構造と柔軟な接続性により 卓越した信頼性を提供します
難しい環境で安定したネットワークインフラストラクチャを作成するのに最適です
ネットワークの冗長性や 拡張範囲の機能を 提供しています
自動接続の銅端末は プラグアンドプレイの シンプルな設置を保証します
LNK-IMC306シリーズは,最適なポート構成と産業用耐久性により,
銅と繊維の両方を必要とする要求の高いネットワークアプリケーションのためのコスト効率の良いソリューション
接続性です
特徴
SFP,SC,FC,ST 選択可能
802.3x フロー制御をサポート
IEEE 802.3az エネルギー効率の良いイーサネット (EEE)
冗長な電源入力

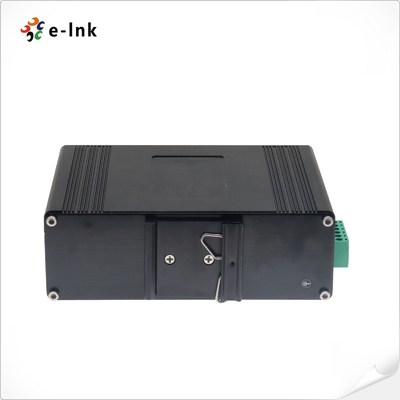

DIN-Railの設置をサポートする
〜40°Cから80°C (−40°Fから176°F) の動作温度
6 10/100Base-TX + 3 100Base-FX
10/100Mbps RJ45 ポート サポート フル/ハーフ・デュプレックス 自動交渉 自動 MDI/MDIX

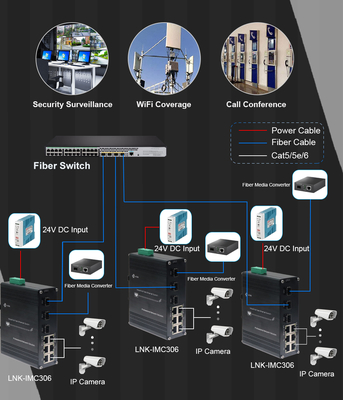

適用する
テクニカルインデックス
| イーサネット | |
| 基準: | IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX | |
| IEEE 802.3az エネルギー効率の良いイーサネット (EEE) | |
| IEEE802.3x 流量制御 | |
| フォワード&フィルタリングレート: | 14,880pps (10Mbps) |
| 148800pps (100Mbps) | |
| パケットバッファメモリ: | 512Kビット |
| 処理タイプ: | 保存・転送 |
| アドレステーブル サイズ: | 1024 MAC アドレス |
| インターフェース | |
| コネクタ: | 6 x RJ45 |
| オプティカルポート: | 3 x 100Base-FX (SFP,SC,FC,ST オプション) |
| イーサネットポート | RJ45 ポート 1 ~ ポート 6 |
| 環境問題 | |
| 動作温度: | -40°Cから80°C (-40°Fから176°F) |
| 保存温度: | -40°Cから85°C (-40°Fから185°F) |
| 相対湿度: | 5%~95% 凝縮しない |
| MTBF | >20000時間 |
| 電気・機械 | |
| 入力電源: | 12~48VDC,冗長電源 (6ピンの端末ブロック) |
| 電力消費量: | 5W マックス |
| 保護: | |
| 電源入力の過負荷: | 自動リセット可能 |
| 逆極性 | 現在 |
| LED インジケーター: | |
| パワー: | PWR 状態 |
| イーサネット (ポートごとに): | 関連性/活動 |
| 繊維: | FX1, FX2, FX3 |
| サイズ (WxDxH): | 150 × 115 × 50 mm |
| 体重: | 0.6Kg |
| ケース: | アルミケース |
| マウントオプション: | DIN-レール |
| 規制による承認 | |
| ISO9001 | |
| EN55022:2010+AC: 2011,Aクラス | |
| EN 61000-3-2:2006+A1: 2009+A2: 2009 | |
| EN 61000-3-3:2013 | |
| EN55024:2010 | |
| IEC 61000-4-2:2008 (ESD) | |
| IEC 61000-4-3: 2010 (RS) | |
| IEC 61000-4-4:2012 (EFT) | |
| IEC 61000-4-5:2014 (急増) | |
| IEC 61000-4-6:2013 (CS) | |
| IEC 61000-4-8:2009 (PFMF) | |
注文情報
| モデル | 記述 |
| LNK-IMC306 | インダストリアルイーサネットスイッチ: 6ポート10/100BASE-TX + 3ポート100BASE-FXファイバー,マルチモード,ダブルファイバー,SC,2KM |
| LNK-IMC306-20 | 産業用イーサネットスイッチ: 6ポート10/100Base-TX + 3ポート100BASE-FXファイバー,シングルモード,ダブルファイバー,SC,20KM |
| LNK-IMC306S-20 | 産業用イーサネットスイッチ: 6ポート10/100BASE-TX + 3ポート100BASE-FXファイバー,シングルモード,シングルファイバー,SC,20KM |
| LNK-IMC306F-20 | インダストリアルイーサネットスイッチ: 6ポート10/100BASE-TX + 3ポート100BASE-FXファイバー,シングルモード,シングルファイバー,FC,20KM |
| LNK-IMC306-SFP | 産業用6ポート10/100BASE-T+3ポート100BASE SFPイーサネットスイッチ |
| SFP オプション | SFP オプション.SFP オプションページでSFPを選択してください. |
| SFP モジュールは別途購入します. | |
| マウントオプション | 既定のDIN-Rail ブレーキが設置されている. |
| 電力オプション | 24W/1A 24VDC DIN-レール電源 トर्मナルブロックの開いたワイヤー |
| 電力供給は別途購入します. |
