CWDMはGE SFP光学LCのコネクターSXのトランシーバーモジュール1470~1610nmの波長を二重にします

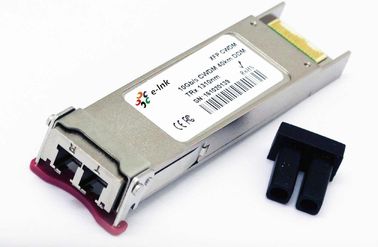

大画像 : CWDMはGE SFP光学LCのコネクターSXのトランシーバーモジュール1470~1610nmの波長を二重にします

商品の詳細:

起源の場所:	深セン、中国
ブランド名:	E-link China
証明:	CE, RoHS, FCC
モデル番号:	LNK-XFP-10G-CWDM- 40

お支払配送条件:

最小注文数量:	1 部分
価格:	negotiable
パッケージの詳細:	1箱のカートン箱の10部分
受渡し時間:	3-5 営業日
支払条件:	T/T、ウェスタン・ユニオン、マネーグラム、ペイパル
供給の能力:	1000000000PCS/Month

詳細製品概要

波長:	1470~1610nm	タイプ:	CWDM EML
多議定書:	9.95Gb/sへの11.3Gb/s	30 ピンコネクタ:	サポート
電源電圧:	+3.3V、+5V	電力損失:	<3>
ハイライト:	シスコ多用性がある sfp のモジュール , 繊維光学のトランシーバーモジュール

10Gb/s XFP CWDMの二重LC 1470~1610nm SFP光学トランシーバーモジュール

特徴:

9.95Gb/sからの11.3Gb/sへのサポート多議定書
ホットプラグ対応の30ピンコネクタ
XFP MSAと迎合的
単一モード繊維に40kmの伝送距離
CWDM EMLレーザーの送信機。
複式アパートLCのコネクター
管理および診断モニタのための2ワイヤーインターフェイス
ACカップリングが付いているXFIの電気インターフェイス
電源電圧:+3.3V、+5V
温度較差0°Cへの70°C
電力損失: <3>
RoHSの迎合的な部品

適用:

CWDMネットワーク
SONET OC-192/SDH STM-64
10GBASE-ER/EWイーサネット
40km 10G繊維チャネル

記述:

E-link LNK-XFP-10G-CWDMの小さい形式要素10Gb/s （XFP）のトランシーバーはXFPの複数の源の一致の(MSA)の現在の指定と迎合的です。高性能冷却されたCWDM EMLの送信機および高い感受性PINの受信機はSONET/SDHに優秀な性能および40kmのオプティカルリンクまでイーサネット適用を提供します。

l絶対最高評価

変数	記号	分	最高	単位
保管温度	TST	-40	+85	℃
場合の実用温度	TIP	0	+70	℃
供給電圧1	VCC3	-0.5	+4.0	V
供給電圧2	VCC5	-0.5	+6.0	V

l電気特徴（条件:上= 0から70 °C）

変数	記号	分	Typ	最高	単位	ノート
供給電圧1	Vcc5	4.75		5.25	V
供給電圧2	Vcc3	3.13		3.45	V
供給の流れ– Vcc5供給	Icc5			250	mA
供給の流れ– Vcc3供給	Icc3			500	mA
モジュールの総力	P			3.5	W
送信機
入力差動インピーダンス	Rin		100		Ω	1
差動データ入力の振動	Vin、PP	150		820	mV

ディスエイブルの電圧を送信して下さい	VD	2.0		Vcc	V
可能にします電圧を送信して下さい	VEN	GND		GND+0.8	V
ディスエイブルを主張します時間を送信して下さい	T_off			100	氏
Txは主張します時間を可能になります	T_on			100	氏
受信機
差動データ出力の振動	Vout、PP	300	500	850	mV
データ出力の上昇時間	tr			35	ps	2
データ出力の落下時間	tf			35	ps	2
LOSの欠陥	VLOSの欠陥	Vcc –		VccHOST	V	3
LOSの欠陥	VLOSの欠陥	0.5		VccHOST	V	3
		0.5
LOSの常態	VLOSの標準	GND		GND+0.5	V	3
電源の拒絶	PSR		下のノート4を見て下さい			4

内部ACカップリングの後。
20 – 80%
信号の損失は4.7k – 3.15への10kohm抵抗器抜かれるべき開いたコレクター–と3.6Vです。論理0は正常運営を示します;論理1は検出される信号を示しません。
XFP MSAの指定のセクション2.7.1ごと。

l光学特徴（条件:上= 0から70°C）

変数	記号	分	Typ	最高	単位	参考.
送信機
作動の日付率	B	9.95		11.3	Gb/s
ビット誤り率	BER			₁₀-12
出力電力	Po	-1		+4	dBm	1
光学波長	λ	λ-6.5		λ+6.5	nm
光学絶滅の比率	ER	6			dB
分光幅	Δλ			1	nm
側面モード抑制の比率	SMSRmin	30			dB
上昇/落下の時間（20%~80%）	Tr/Tf			35	ps
の平均進水力	POFF			-30	dBm
送信機
Txのジッター	Txj	標準それぞれと迎合的
Txのジッター	Txj	条件
		条件
光学目マスク			IEEE802.3ae			2
受信機
作動の日付率	BR	9.95		11.3	Gb/s
受信機の感受性	上院議員			-16	dBm	2
最高の入力パワー	PMAX	0			dBm	2
光心の波長	λC	1260		1600	nm
受信機の反射率	Rrx			-27	dB
LOSは非主張します	LOSD			-17	dBm
LOSは主張します	LOSA	-27			dBm
LOSヒステリシス	LOSH	0.5		5	dB
注:

光学力はSMFに進水します。
PRBS 2^-31-1のテストパターン@11.1GbpsBER-12と測定される<10>。

ピンアサイン:

ホスト板コネクターブロックのピンナンバーおよび名前の図表

Pinの記述:

Pin	論理	記号	名前/記述	参考.
1		GND	モジュールの地面	1
2		VEE5	任意– 5.2電源必須–
3	LVTTL-I	ModDesel	モジュールは選択解除します;握られたとき低速はモジュールをに可能にします、
3	LVTTL-I	ModDesel	2ワイヤーシリアル・インタフェース命令に答えて下さい
			2ワイヤーシリアル・インタフェース命令に答えて下さい
4	LVTTL-O		割り込み（棒）;重要な状態の存在を示します	2
4	LVTTL-O	割り込み	読むことができるかどれが連続2ワイヤーインターフェイスに	2
		割り込み	読むことができるかどれが連続2ワイヤーインターフェイスに
5	LVTTL-I	TX_DIS	送信機のディスエイブル;消える送信機のレーザーソース
6		VCC5	+5電源
7		GND	モジュールの地面	1
8		VCC3	+3.3Vの電源
9		VCC3	+3.3Vの電源
10	LVTTL-I	SCL	連続2ワイヤーインターフェイス時計	2
11	LVTTL-	SDA	連続2ワイヤーインターフェイスデータライン	2
11	入力/出力	SDA	連続2ワイヤーインターフェイスデータライン	2
	入力/出力
12	LVTTL-O	Mod_Abs	不在モジュール;モジュールがないことを示します。基づかせている	2
12	LVTTL-O	Mod_Abs	モジュール。	2
			モジュール。
13	LVTTL-O	Mod_NR	準備ができなかったモジュール;	2
14	LVTTL-O	RX_LOS	信号の表示器の受信機の損失	2
15		GND	モジュールの地面	1
16		GND	モジュールの地面	1

17	CML-O	RD-	受信機によって逆にされるデータ出力
18	CML-O	RD+	受信機によって非逆にされるデータ出力
19		GND	モジュールの地面	1
20		VCC2	必須+1.8Vの電源–
			力;高かったです場合、場所低い電力のモジュール
			P_Downの落ちる端の予備モードはaを始め、
21	LVTTL-I	P_Down/RST	モジュールの調整
21	LVTTL-I	P_Down/RST	調整;落ちる端はの完全な調整を始めます
			調整;落ちる端はの完全な調整を始めます
			aと同等の2ワイヤーシリアル・インタフェースを含むモジュール
			力周期。
22		VCC2	必須+1.8Vの電源–
23		GND	モジュールの地面	1
24	PECL-I	RefCLK+	ホストでつながれる参照クロックの非逆にされた入力、AC	3
24	PECL-I	RefCLK+	必須板–	3
			必須板–
25	PECL-I	RefCLK-	参照クロックはホスト板でつながれた入力、ACを逆にしました	3
25	PECL-I	RefCLK-	–必須	3
			–必須
26		GND	モジュールの地面	1
27		GND	モジュールの地面	1
28	CML-I	TD-	送信機によって逆にされるデータ入力
29	CML-I	TD+	送信機によって非逆にされるデータ入力
30		GND	モジュールの地面	1

ノート

モジュール回路の地面はモジュールの内でひかれるモジュールのシャーシから隔離されます。

コレクターを開けて下さい;3.15Vand 3.6V間の電圧に乗るために4.7k –ホストの10kオームと抜かれるべきです。
参照クロックの入力は要求されません。

デジタル診断機能:

XFP MSA 1のEリンクのXFPのトランシーバーによって定義されるように次のオペレーティングパラメータへの実時間アクセスを可能にする2ワイヤーシリアル・インタフェースによってデジタル診断機能を提供して下さい、:

トランシーバーの温度
レーザーのバイアス流れ
送信された光学力
受け取られた光学力
トランシーバーの供給電圧

それはまた特定のオペレーティングパラメータが出荷時設定をされた正常範囲の外であるときエンドユーザーに警告するのに使用されるかもしれない警報および警告の旗の洗練されたシステムを提供します。

操作および診断情報は2ワイヤーシリアル・インタフェースを通してアクセスされるトランシーバーの中のデジタル診断のトランシーバーのコントローラーによって(DDTC)監察され、報告されます。連続議定書が活動化させるとき、連続刻時信号（SCLピン）はホストによって発生します。陽性の端は書込み禁止ではないメモリマップのそれらの区分にXFPのトランシーバーにデータの時間を記録します。否定的な端はXFPのトランシーバーからのデータの時間を記録します。シリアルデータ信号（SDAピン）はシリアルデータの移動のために二方向です。ホストはSCLと共に連続議定書の活発化の開始そして終わりを示すのにSDAを使用します。記憶はそれぞれまたは次々に演説することができる一連の8ビットデータ単語として組織されます。2ワイヤーシリアル・インタフェースは000hから記憶の最高の住所に演説する8つのビット変数に順次かランダム・アクセスを提供します。
