IEEE 802.3ae SFP繊維の光学トランシーバーモジュール、1000base SX SFPのトランシーバーモジュール

Name: IEEE 802.3ae SFP繊維の光学トランシーバー モジュール、1000base SX SFPのトランシーバー モジュール
Brand: E-link China
SKU: LNK-X2-10G-SR
Rating: 4.8 (168 reviews)

IEEE 802.3ae SFP Fiber Optical Transceiver Module , 1000base SX SFP Transceiver Module

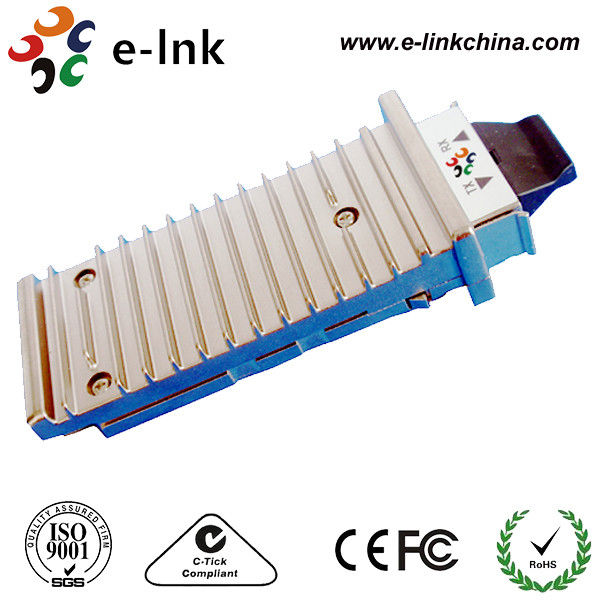

大画像 : IEEE 802.3ae SFP繊維の光学トランシーバーモジュール、1000base SX SFPのトランシーバーモジュール

商品の詳細:

起源の場所:	深セン、中国
ブランド名:	E-link China
証明:	CE, RoHS, FCC
モデル番号:	LNK-X2-10G-SR

お支払配送条件:

最小注文数量:	1 部分
価格:	negotiable
パッケージの詳細:	1箱のカートン箱の10部分
受渡し時間:	3-5 営業日
支払条件:	T/T、ウェスタン・ユニオン、マネーグラム、ペイパル
供給の能力:	1000000000PCS/Month

連絡先

詳細製品概要

コネクタ:	SC の二重	距離:	300 m
標準:	IEEE 802.3ae	PD (W):	+3.3V、APS （+1.2V）
証明書:	RoHS6	保証:	2年
ハイライト:	sfpの二方向のトランシーバー , 繊維光学のトランシーバーモジュール

X2 10GBASE-SR SC 850nm 300m SFPの光学トランシーバーモジュール

特徴

X2 MSA Rev2.0bと互換性がある
10.3125GbpsのIEEE 802.3ae 10GBASE-SRのサポート
300m （MMF）までの伝送距離
850nmの縦キャビティ表面の出るレーザー
SCの複式アパートの光コネクタ
XAUIの電気インターフェイスが付いているホットプラグ対応70 PINコネクター
MDIOの2ワイヤーインターフェイスによる管理そして制御
電源:+3.3V、APS （+1.2V）
診断光学監視
温度較差:0~ 70 °C
互換性があるROHS6

適用

10GEイーサネットスイッチおよびルーター
10GE中心ルーター
10GE貯蔵
他の10Gbpsイーサネット輸送システム

絶対最高評価

変数	記号	分	最高	単位	参考.
貯蔵の周囲温度の範囲		-40	+85	°C	非凝縮します
動力を与えられた場合の温度較差		0	+70	°C	非凝縮します
適応可能な電源(APS)	Vapsense	0	1.5	V	電圧@ Pin APSの感覚
供給電圧の範囲@ 3.3V	Vcc3	-0.5	4.0	V

最高の評価を越えるどの圧力でも永久的な損傷で起因できます。装置指定は推薦された作動条件の下でだけ保証されます。

作動条件

変数	記号	分	典型的	最高	単位
作動の場合温度	Tc	0		+70	°C
電源電圧	V_CC3	3.14	3.3	3.47	V
電源電圧	V_APS	1.152	1.2	1.248	V
電力損失	PD		1.7	2.4	W

送信機の特徴

変数	記号	最少。	Typ。	最高。	単位	ノート
動作範囲				300	m
作動の日付率			10.3125		Gb/s
平均光学力	Po	-6.5		-1	dBm
入力中心の波長	λ	840	850	860	nm
分光幅	Δλ		0.4	0.45	dB
絶滅の比率	ER	3.5
光学調節広さ	OMA	525			µW
送信機および分散の罰	TDP			3.2	dB

受信機の特徴

変数	記号	最少。	Typ。	最高。	単位	ノート
作動の日付率			10.3125		Gb/s
平均受信機力	Po	-9.9		-1.0	dBm
OMAの感受性	OMA0			-11.1	dBm	1
OMAの重点を置かれた感受性	OMAst			-7.5	dBm

注:

1. 、非組み立てられたPRBS2^31-1 10.3125Gb/sで測定される、NRZ

XAUI入力/出力の特徴

変数	記号	最少。	Typ。	最高。	単位	ノート
XAUIの日付率	DR		3.125		Gb/s
XAUIのボード・レートの許容		-100		+100	PPM	相対的な許容
差動入力電圧振動		220		1600	mv	8B/10Bによってコードされる入力信号
差動出力電圧振動		800		1600	最高殊勲選手p	RLOAD = 100Ω ± 5%
差動入力インピーダンス		80	100	120	Ω
合計出力のジッター	TJXAUI			0.35	UI	前同等化無し
総決定論の出力ジッター	DJXAUI			0.17	UI	前同等化無し

電気信号の指定–

変数	記号	分	Typ	最高	単位
1.2 V CMOS
入力高圧	VIL （MAX）	-	-	0.36	V
入力低電圧	VIH （分）	0.84	-	1.25	V
キャパシタンス		-	-	320	pF
抵抗を抜いて下さい	Rpull	4.7k	10k	22k	オーム
MDIO入力/出力
出力低電圧	VOL.	-0.3	-	0.2	V
低の出力流れ	IOL	-	-	4	mA
入力高圧	VIH	0.84	-	1.5	V
入力低電圧	VIL	-0.3	-	0.36	V
プルアップの供給電圧	VPULL	1.14	1.2	1.26
入力キャパシタンス	CIN	-	-	10	Pf
負荷キャパシタンス	かたまり	-	-	470	Pf
外的なプルアップの抵抗	EPULL	200	-	-	オーム

Pin定義

Pin	名前	Dir	機能	ノート
1	GND		電気地面	1
2	GND		電気地面	1
3	GND		電気地面	1
4	5.0V		力	2
5	3.3V		力	2
6	3.3V		力	2
7	APS =1.2V		適応性がある電源	2
8	APS =1.2V		適応性がある電源	2
9	LASI		互換性がある下水管を開けて下さい 10K-22Kはホストで抜きます。高い論理:正常運営低い論理:主張されるLASI	3
10	調整	I	互換性がある下水管を開けて下さい。トランシーバーの10-22K懸垂論理の高い=正常運営低い論理=再調節される最低の調整は時間1氏を主張します	3
11	細目を販売して下さい		ベンダ別のPin。使用中場合の接続されていない去って下さい。	6
12	オン/オフTX	I	互換性がある下水管を開けて下さい。トランシーバーの10-22K懸垂高い論理=送信機の（可能） =送信機を離れて低い論理（常に）	3
13	予約		予約	3
14	MODは検出します	O	1kによる低く引っ張られた中モジュール
15	細目を販売して下さい		ベンダ別のPin。使用中場合の接続されていない去って下さい。	6
16	細目を販売して下さい		ベンダ別のPin。使用中場合の接続されていない去って下さい。	6
17	MDIO	入力/出力	管理データIO	3、4
18	MDC	I	管理データの時計	3、4
19	PRTAD4	I	港の住所は4つをかみました（低速= 0）	3
20	PRTAD3	I	港の住所は3つをかみました（低速= 0）	3
21	PRTAD2	I	港の住所は2つをかみました（低速= 0）	3
22	PRTAD1	I	港の住所は1つをかみました（低速= 0）	3
23	PRTAD0	I	港の住所は0をかみました（低速= 0）	3
24	細目を販売して下さい		ベンダ別のPin。使用中場合の接続されていない去って下さい。	6
25	置かれるAPS		APSのために入るフィードバック
26	予約		なだれフォトダイオード使用のために確保される。	6
27	APSの感覚		APSの感覚の関係
28	APS =1.2V		適応性がある電源	2
29	APS =1.2V		適応性がある電源	2
30	3.3V		力	2
31	3.3V		力	2
32	5.0V		力	2
33	GND		電気地面	1
34	GND		電気地面	1
35	GND		電気地面	1
36	GND		電気地面	1
37	GND		電気地面	1
38	予約		予約
39	予約		予約
40	GND		電気地面	1
41	RX LANE0+	O	モジュールXAUIの出力車線0+	5
42	RX LANE0-	O	モジュールXAUIの出力車線0	5
43	GND		電気地面	1
44	RX LANE1+	O	モジュールXAUIの出力車線1+	5
45	RX LANE1-	O	モジュールXAUIの出力車線1	5
46	GND		電気地面	1
47	RX LANE2+	O	モジュールXAUIの出力車線2+	5
48	RX LANE2-	O	モジュールXAUIの出力車線2	5
49	GND		電気地面	1
50	RX LANE3+	O	モジュールXAUIの出力車線3+	5
51	RX LANE3-	O	モジュールXAUIの出力車線3	5
52	GND		電気地面	1
53	GND		電気地面	1
54	GND		電気地面	1
55	TX LANE0+	I	モジュールXAUIの入力車線0+	5
56	TX LANE0-	I	モジュールXAUIの入力車線0	5
57	GND		電気地面	1
58	TX LANE1+	I	モジュールXAUIの入力車線1+	5
59	TX LANE1-	I	モジュールXAUIの入力車線1	5
60	GND		電気地面	1
61	TX LANE2+	I	モジュールXAUIの入力車線2+	5
62	TX LANE2-	I	モジュールXAUIの入力車線2	5
63	GND		電気地面	1
64	TX LANE3+	I	モジュールXAUIの入力車線3+	5
65	TX LANE3-	I	モジュールXAUIの入力車線3	5
66	GND		電気地面	1
67	予約		予約
68	予約		予約
69	GND		電気地面	1
70	GND		電気地面	1

注:

1) アース接続はTXおよびRXのために共通です。

2) すべてのコネクターの接触は0.5A体言で評価されます。

3) 互換性がある1.2V CMOS。

4) MDIOおよびMDCのタイミングはIEEE802.3aeの節45.3に従わなければなりません

5) XAUIの出力特性はIEEE802.3ae節47に従うべきです。

6) トランシーバーは信号がベンダ別のピンに時迎合的なMSAです。
