Eリンク中国の技術Co.、株式会社。
専門繊維の光通信およびCCTVの保証伝達プロダクト製造業者
|
商品の詳細:
お支払配送条件:
|
| コネクタ: | 24 x rj45 | 光ポート: | 4 x 1000base-x sfp |
|---|---|---|---|
| 入力電源: | 48〜57VDC、冗長電力（6ピン端子ブロック | ポーの予算: | 最大720ワットのPOE予算 |
| 消費電力: | 15W 最大 (使用中のPoE <720W) | 寸法（wxdxh）: | 440mm x 300mm x 45mm |
| 重さ: | 3.5kg | 動作温度: | -40°C〜80°C（-40°F〜176°F） |

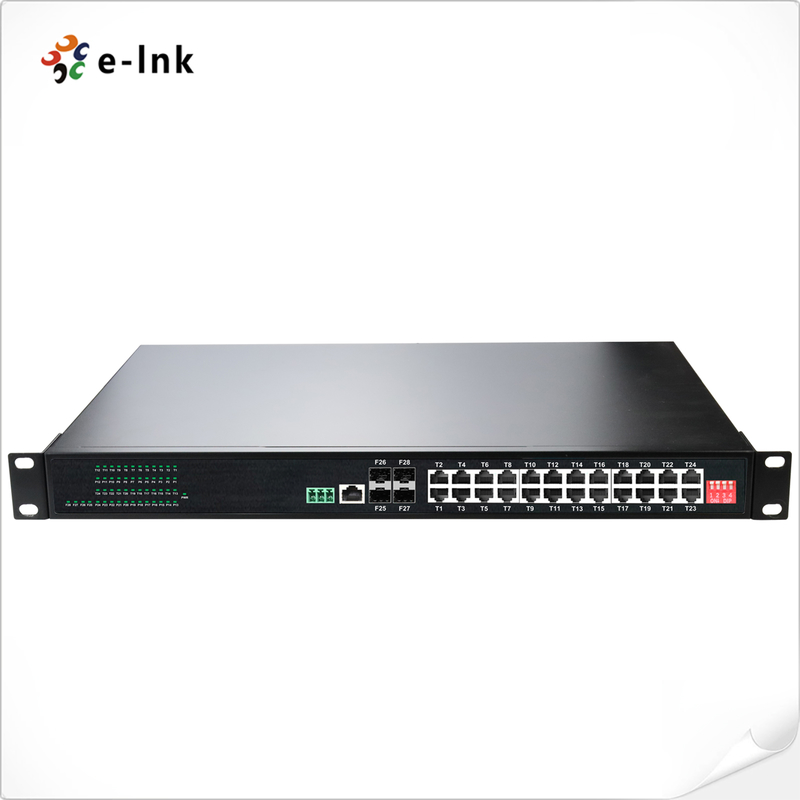

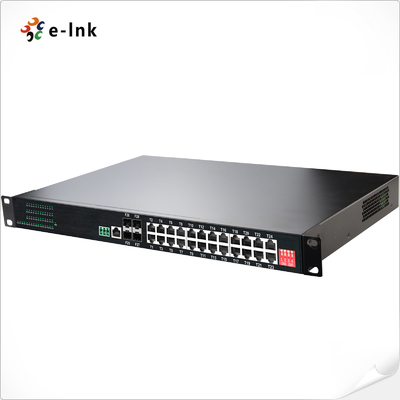

工業用L2+ラckmount 24ポート 10/100/1000T 802.3at PoE + 4ポート 1000X SFP マネージド イーサネット スイッチ
インダストリアル・マネージド・イーサネット・スイッチ概要
についてETH-IMC2424MPシリーズが頑丈で,L2+管理,ラック式スイッチ登場する
24 10/100/1000Base-T RJ45ポートと802PoE+のサポートそして4x 1000Base-X SFPファイバースロット.
このスイッチは多重デバイスに 高性能の PoE を提供します
例えばIPカメラそして無線アクセスポイント柔軟なファイバーアップリンク接続を提供します.
信頼性の高いネットワークのための高度な管理機能を提供しています.
産業用および遠隔アプリケーションへの統合
産業用管理されたイーサネットスイッチの特徴
ほら提供する24×10/100/1000Base-T RJ45ポート,4×1000Base-X SFP スロットそして1×RS485インターフェース
ほらRJ45ポートサポート10/100/1000Mbps フル/ハーフデュプレックス,自動交渉,自動MDI/MDIX
ほらIEEE 802.3af/at に準拠するPoE アプリケーション
ほらDIP スイッチ機能: ワンキーVLAN,ワンキーリング管理,PoEリセット,拡張250m PoE 送信
ほらUSB-C管理ポートRS232 シリアル アクセスの必要性をなくす 簡素化構成のため
ほらサポート10K ジャンボフレームデータの転送性能を向上させる
ほら対応するIEEE 802.3az エネルギー効率の良いイーサネット (EEE)
ほら耐久性IP40級のアルミニウムキャビネット工業用
ほらサポート1U 19 スタックマウント装置柔軟な配備のために
ほら広い動作温度範囲:-40°Cから80°C (-40°Fから176°F)
産業用管理されたイーサネットスイッチの技術指標
|
イーサネット |
||||
|
基準: |
IEEE802.3 10BASE-T |
|||
|
IEEE802.3u 100BASE-TX/FX |
||||
|
IEEE802.3ab 1000BASE-T |
||||
|
IEEE802.3z 1000BASE-X |
||||
|
IEEE802 について3p 品質管理 |
||||
|
IEEE802.1d スパンディングツリー |
||||
|
前へ&フィルターについて 料金: |
14,880pps (10Mbps) |
|||
|
148800pps (100Mbps) |
||||
|
1,488,000pps (1000Mbps) |
||||
|
パケットバッファメモリ: |
12Mビット |
|||
|
処理タイプ: |
保存・転送 |
|||
|
バックプランの帯域幅 |
110Gbps |
|||
|
最大パケット長さ: |
10K バイト ジャンボフレーム |
|||
|
アドレステーブル サイズ: |
8K MAC アドレス |
|||
|
インターフェース |
||||
|
コネクタ: |
24 x RJ45 |
|||
|
RS485: |
1 x RS485 (オプション) |
|||
|
オプティカルポート: |
4 x 1000ベースX SFP |
|||
|
USB-C: わかった |
1 x USB-C (管理用) |
|||
|
RS485 シリアルインターフェイス (オプション) |
||||
|
物理インターフェース |
工業標準の3ピン螺旋端末 |
|||
|
データ型 |
1Ch RS485 双方向 |
|||
|
RS-485信号 |
データ+ データ- GND |
|||
|
シリアルポートライン距離 (銅) |
1000メートル |
|||
|
バウッド率 |
0 ~ 800kbps |
|||
|
PoE (イーサネット上の電源) |
||||
|
標準: |
IEEE 802.3at パワーオーバーイーサネットプラス |
|||
|
IEEE 802.3af パワー・オーバー・イーサネット |
||||
|
Port: はい |
RJ45 |
|||
|
パワーピン割り当て |
4/5(+), 7/8(-) |
|||
|
PoE予算: |
合計720ワットのPOE予算 |
|||
|
環境ラント |
||||
|
動作温度: |
-40°Cから80°C (-40°Fから176°F) |
|||
|
保存温度: |
-40°Cから85°C (-40°Fから185°F) |
|||
|
相対湿度: |
5%~95% 凝縮しない |
|||
|
MTBF |
>20000時間 |
|||
|
電気・機械 |
||||
|
入力電源: |
48~57歳VDC, 余剰電源 (6ピンのターミナルブロック) |
|||
|
電力消費量: |
15W マックス(使用中のPoE<720W) |
|||
|
保護: |
||||
|
電源入力の過負荷: |
自動リセット可能 |
|||
|
逆極性 |
現在 |
|||
|
DIP スイッチ |
||||
|
4桁のDIPスイッチ機能について
|
DIP |
機能 |
設定 |
|
|
SW 1 |
VLAN |
オン - 有効 |
OFF - 障害者 |
|
|
SW 2 |
リングマネジメント |
オン - 有効 |
OFF - 障害者 |
|
|
SW 3 (アップグレードされる) |
250m PoEネットワーク |
オン - 有効 |
OFF - 障害者 |
|
|
SW 4 (アップグレードされる) |
PoE リセット |
オン - 有効 |
OFF - 障害者 |
|
|
LED インジケーター: |
||||
|
PWR: パートナー: |
パワー状態 |
|||
|
イーサネット (ポートごとに): |
関連性/活動 |
|||
|
PoE |
PoE 状態 (T1~T24) |
|||
|
繊維: |
ギガビット SFP ポート: F1~F4 |
|||
|
尺寸 (L x W x H): |
440mm × 300mm × 45mm |
|||
|
体重: |
3.5kg |
|||
|
ケース: |
アルミニウム ケース |
|||
|
マウントオプション: |
ラックマウント |
|||
|
ソフトウェアの特徴 |
||||
|
冗長性に関するプロトコル |
STP/RSTP/MSTP/ERPSv2,リンクアグリゲーションをサポートする |
|||
|
マルチキャストサポート |
IGMP Snooping V1/V2/V3 をサポートする,GMRP,GVMPをサポートする802.1Q |
|||
|
VLAN |
IEEE 802.1Q 4K VLAN をサポートする,QINQ,ダブルVLANをサポートする |
|||
|
時間 管理 |
SNTP |
|||
|
QOS |
流量ベースのリダイレクト 流通率制限 |
|||
|
ACL |
ポートベースの発行ACL ポートとVLANに基づくACL |
|||
|
PoE 経営 |
PoE電源の総電源制限 PoE出力配分 |
|||
|
診断 メンテナンス |
ポートのミラーリング,Syslog,Pingをサポートする |
|||
|
管理機能 |
CLI,WEB,SNMPv1/v2/v3,管理のためのTelnetサーバー,EEE,LLDP,DHCPサーバー/クライアント (IPv4/IPv6),クラウド/MQTTをサポートする |
|||
|
アラーム管理 |
1方向リレーアラーム出力,RMON,TRAPをサポートする |
|||
|
セキュリティ |
ブロードキャスト・ストーム・プロテクション,HTTPS/SSLv3,AAA&RADIUS,SSH20 DHCP スヌーピングをサポートする オプション 82,802.1X セキュリティアクセス |
|||
|
アドバンストレイヤ 2+ 機能 |
IPv4/IPv6 管理 静的経路 |
|||
|
規制による承認 |
||||
|
ISO9001,CE,RoHS,FCC |
||||
|
EN55022:2010+AC: 2011,Aクラス |
||||
|
EN 61000-3-2:2006+A1: 2009+A2: 2009 |
||||
|
EN 61000-3-3:2013 |
||||
|
EN55024:2010 |
||||
|
IEC 61000-4-2:2008 (ESD) |
||||
|
IEC 61000-4-3: 2010 (RS) |
||||
|
IEC 61000-4-4:2012 (EFT) |
||||
|
IEC 61000-4-5:2014 (急増) |
||||
|
IEC 61000-4-6:2013 (CS) |
||||
|
IEC 61000-4-8:2009 (PFMF) |
||||
産業用管理されたイーサネットスイッチの注文情報
|
モデル |
記述 |
|
ETH-IMC2424MP |
産業用L2+ラックマウント 24ポート 10/100/1000T 802.3at PoE + 4ポート 1000X SFP マネージドイーサネットスイッチ |
|
SFP オプション |
SFP オプション.SFP オプションページでSFPを選択してください. |
|
SFP モジュールは別途購入します. |
|
|
マウントオプション |
スタックマウントの設置 |
|
電力オプション |
産業用電源 ターミナルブロックの開いたワイヤー |
|
電力供給は別途購入します. |
産業用管理されたイーサネットスイッチアプリケーション
販売後および保証方針
構成されるオンラインのお客様サービスそして電話による顧客サービス提供する製品コンサルティング,
遠隔技術サポート,メンテナンスのサービス.
サービス政策: 3ヶ月交換と3年間の保証.
代替: 一連の製品を購入してから3ヶ月以内に,製品の故障をテストした後
自然災害による人為的損害により,購入者は直接
同じ種類の製品を交換するために購入所に行く.または,同様の性能の製品.
製品試験に問題がない場合は,元のサンプルを返します.
保証: 自然災害以外の災害による人為的な損傷,当社の無料保証期間は1年です.
[次の条件は,交換と無料保守の適用範囲には含まれない]
1製品説明書に記載されている操作と保守が不適切であった場合による損傷.
2人為的な要因による損傷,例えば不適切な電圧入力,水吸収,破損など.
3雷,地震,火災など,自然災害による製品への損害
3会社からの許可なしに 固有の設定の未承認の変更や修理
4無料のメンテナンスの範囲を超えた製品
5顧客から送られた修理中に運送,積載,卸荷によって引き起こされた損傷.
6. 製品保証カードの製品バーコードまたはモデルは製品自体と一致しません.
7設計,技術,製造,品質などの製品以外の問題による故障や損傷.
