商品の詳細:
お支払配送条件:
|
| 波長: | WDM:1310nm/1550nm | 入力電源: | 90〜240VAC |
|---|---|---|---|
| 消費電力: | ≤16W | 重さ: | 15kg |
| 寸法サイズ: | 19インチ 2Uシャーシ 422 x 230 x 90mm | 動作温度: | -15°C〜65°C（5°F〜149°F） |

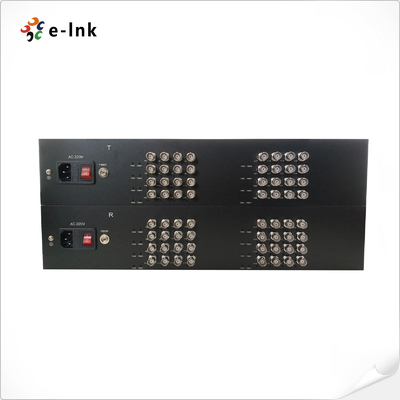

32Ch 4イン1 ビデオファイバーコンバーター概要
についてE-Link HD-AHD/HD-CVI/HD-TVI/CVBS 4対1のビデオファイバー変換機多用性があります
高画質のビデオを長距離で送信するための高性能ソリューションです.
高画質の複合ビデオ高速デジタル光学通信
AHD,HD-CVI,HD-TVIやCVBSのアナログ信号を光信号に変換できる
単一モードまたはマルチモードファイバーで送信する.
120kmまでこの32チャネルトランシーバーは 16チャネルまでのビデオを同時に送信できます
複雑な電子または光学調整の必要性をなくす.直感的なLED状態表示
即座監視のために,あらゆる環境に合わせてスタンドアロングとラックマウントのバージョンで利用できます.
60fpsで720pと30fpsで1080pを含む様々な入力形式をサポートし,理想的な
プラグ・アンド・プレイのソリューション高画質監視システム要求する
信頼性の高い長距離光ファイバー接続
32Ch 4イン1 ビデオファイバー変換器の特徴
非圧縮コード技術高品質のリアルタイムビデオ送信を保証する
入力ビデオ形式の自動検出無縫な互換性のために
多フォーマットビデオ信号をサポート(AHD,HDCVI,HD-TVI,CVBS) 単一の光ファイバーケーブルを介してRS485経由で同時にPTZ制御
複数の解像度に対応する720p/50,720p/60,1080p/25,1080p/30など
LED インジケーター運用モードの状態を明確に監視する
工業用大気温耐性: -15°C から +65°C,厳しい環境に適しています
プラグ・アンド・プレイ設計迅速かつ簡単に設置するために
32Ch 4対1のビデオファイバー変換器の技術指標
|
光ファイバー |
||
|
波長 |
WDM:1310nm/1550nm |
|
|
出力 |
-8~3dBm |
|
|
オプティックファイバー |
50/125u マルチモード 62.5/125u マルチモード 9/125u シングルモード |
|
|
Rx 感受性 |
-26dBm |
|
|
オプティカルコネクタ |
FC (デフォルト),STまたはSC (オプション) |
|
|
送信距離 |
0~550M (MM)) 080歳KM (SM) (デフォルト距離は20km) |
|
|
ビデオ |
||
|
チャンネル数 |
32 |
|
|
入力/出力インペダンス |
75オム (不均衡) |
|
|
|
1.0Vp-p |
|
|
ビデオ帯域幅 |
50MHz |
|
|
サンプリング 帯域幅 |
8ビット |
|
|
採取頻度 |
108MHz |
|
|
シグナルとノイズ比 |
>67dB |
|
|
昇降と衰退の時間 |
<0.8ns |
|
|
オプティカル・シグナル 内在ジッター |
<0.2 IU |
|
|
差異的な利益 |
<±10.5% |
|
|
差分相 |
<±1° |
|
|
コネクタ |
BNC |
|
|
ビデオピクセル/解像度をサポートする |
1280 ((H) x720 ((V) @30Hz/1MPX 1280 (H) x720 (V) @50Hz/1MPX 1280 (H) x960 (V) @30Hz/1.3MPX 1920 ((H) x1080 ((V) @30Hz/2MPX |
|
|
PTZデータ |
||
|
議定書 |
デフォルト: RS485 (RS232/RS422 オプション) |
|
|
チャンネル数 |
1 |
|
|
コネクタ |
3ピンのターミナルブロック |
|
|
データレート |
0〜200Kbps |
|
|
指示 |
デフォルト: シンプレックス Rx から Tx (BIDI デュプレックスオプション) |
|
|
環境問題 |
||
|
動作温度: |
-15°Cから65°C (5°F から 149°F) |
|
|
保存温度: |
-40°Cから85°C (-40°Fから185°F) |
|
|
相対湿度: |
5%~95% 凝縮しない |
|
|
MTBF |
>1001000時間 |
|
|
電気・機械 |
||
|
入力電源: |
90~240VAC |
|
|
電力消費量: |
≤16W |
|
|
LED インジケーター: |
||
|
繊維 |
繊維 ステータス |
|
|
ビデオ |
LED1-LED32 |
|
|
データ |
データ状態 |
|
|
PWR |
パワー状態 |
|
|
サイズ (WxDxH): |
19ほら 2U型シャーシ 422 x 230 x 90mm |
|
|
体重: |
15KG |
|
|
ケース: |
メタルケース |
|
|
マウントオプション: |
ラック式 |
|
|
規制による承認 |
||
|
ISO9001 |
||
|
CE,RoHS,FCC |
||
32Ch 4イン1 ビデオファイバー変換器の注文情報
|
モデル |
詳細 |
|
LNK-32ACT-20 |
32Ch HD-AHD/CVI/TVI/CVBS ビデオ (720P,960P HD-AHD/CVI/TVIカメラ) 20km シングルモードシングル 繊維1つの送信機と1つの受信機を含む,FC,ペアで使用 |
|
LNK-32ACT-20R |
32Ch HD-AHD/CVI/TVI/CVBS ビデオ (720P,960P HD-AHD/CVI/TVIカメラ) + 1-Ch バックワードデータ RS485 (PTZカメラ用) 20kmシングルモードシングル 繊維1つの送信機と1つの受信機を含む,FC,ペアで使用 |
|
LNKは32HACT-20 |
32Ch HD-AHD/CVI/TVI/CVBS ビデオ (1080P HD-AHD/CVI/TVIカメラ) 20kmシングルモードシングル 繊維1つの送信機と1つの受信機を含む,FC,ペアで使用 |
|
LNKは32HACT-20R |
32Ch HD-AHD/CVI/TVI/CVBS ビデオ (1080P HD-AHD/CVI/TVIカメラ) + 1-Ch バックワードデータ RS485 (PTZカメラ用) 20kmシングルモードシングル 繊維1つの送信機と1つの受信機を含む,FC,ペアで使用 |
32Ch 4イン1 ビデオファイバーコンバーターアプリケーション
販売後および保証方針
構成されるオンラインのお客様サービスそして電話による顧客サービス提供する製品コンサルティング,
遠隔技術サポート,メンテナンスのサービス.
サービス政策: 3ヶ月交換と3年間の保証.
代替: 一連の製品を購入してから3ヶ月以内に,製品の故障をテストした後
自然災害による人為的損害により,購入者は直接
同じ種類の製品を交換するために購入所に行く.または,同様の性能の製品.
製品試験に問題がない場合は,元のサンプルを返します.
保証: 自然災害以外の災害による人為的な損傷,当社の無料保証期間は1年です.
[次の条件は,交換と無料保守の適用範囲には含まれない]
1製品説明書に記載されている操作と保守が不適切であった場合による損傷.
2人為的な要因による損傷,例えば不適切な電圧入力,水吸収,破損など.
3雷,地震,火災など,自然災害による製品への損害
3会社からの許可なしに 固有の設定の未承認の変更や修理
4無料のメンテナンスの範囲を超えた製品
5顧客から送られた修理中に運送,積載,卸荷によって引き起こされた損傷.
6. 製品保証カードの製品バーコードまたはモデルは製品自体と一致しません.
7設計,技術,製造,品質などの製品以外の問題による故障や損傷.
