Eリンク中国の技術Co.、株式会社。
専門繊維の光通信およびCCTVの保証伝達プロダクト製造業者
|
商品の詳細:
お支払配送条件:
|
| 波長: | WDM:1310nm/1550nm | 入力電源: | DC5V 2A |
|---|---|---|---|
| 消費電力: | ≤6W | 重さ: | 1kg |
| 寸法サイズ: | 104×104×28mm | 動作温度: | -15°C〜65°C（5°F〜149°F） |
| ハイライト: | AHD CVI TVI 光ファイバーコンバーター 120km対応,5MP プラグアンドプレイ光ファイバーコンバーター,保証付きCVBS光ファイバーコンバーター |
||

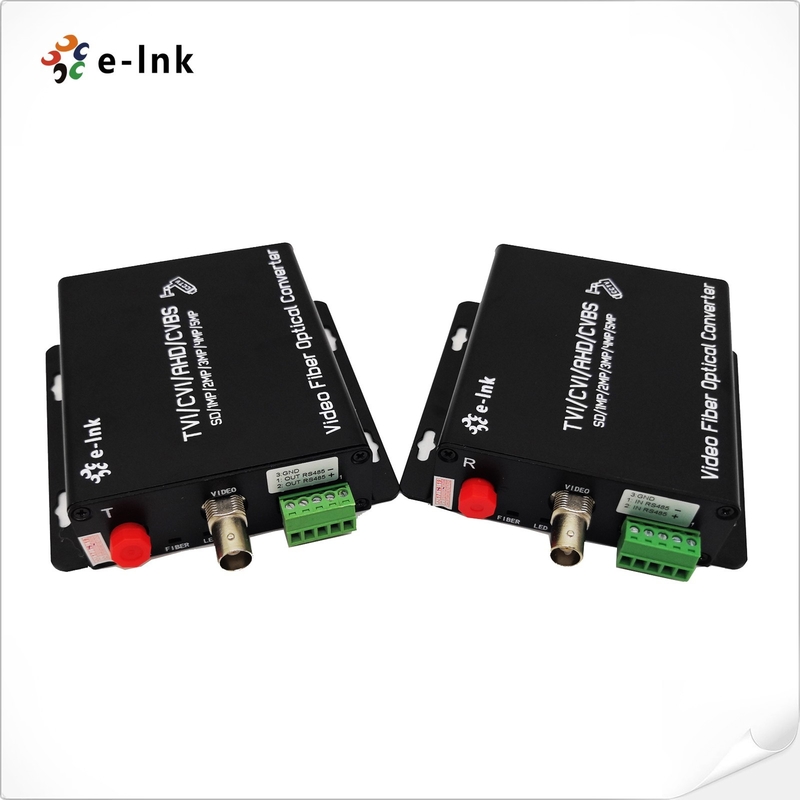

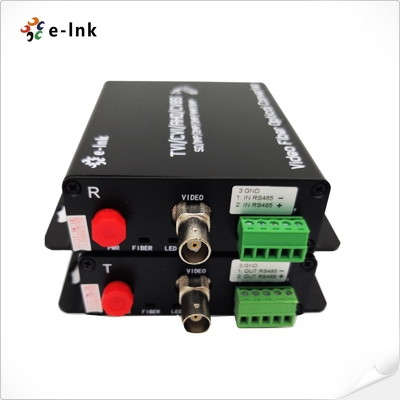

HD-ビデオファイバーコンバーター概要
についてE-Link HD-AHD/HD-CVI/HD-TVI/CVBS 4対1のビデオファイバー変換機圧縮されていない高度な使用
AHD,HD-CVI,HD-TVIまたはCVBSを変換するビデオおよび高速光学伝送技術
a はナログ信号を光信号に変換して,超長距離通信を行う120kmまで経由で
この汎用的なトランシーバーは720pから5MP送信する
単一モードまたはマルチモードファイバーで1つのビデオチャンネルプラグアンドプレイ操作,
電子または光学調整は必要ありません. LEDの状態モニタリングを提供します.
柔軟なスタンドアロンまたはラックマウントのオプションを提供しています.
高画質のビデオは監視,セキュリティ,産業用に使えます
HD-ビデオ ファイバー 変換 機能
高品質のトランスミッション:圧縮しないコード化技術でオリジナルのビデオ品質を保証します
ビデオ形式の自動検出:入力ビデオ形式の自動識別をサポートする.
多信号統合:AHD,HDCVI,HD-TVI,またはCVBS信号をAHD,HDCVI,HD-TVI,またはCVBS信号に沿って送信するPTZ制御データ (RS485) を単一の光ファイバーケーブルで送信する.
カメラ互換性:5MP,4MP,3MP,1080P,および720Pカメラをサポートする.
状態監視:LED インジケーターはリアルタイムで機能状態を表示します
工業用デザイン:幅広い作業温度範囲で信頼性の高い性能
簡単に展開するプラグ・アンド・プレイの設定で 簡単にインストールできます
広い温度範囲:-15°Cから65°Cまで
HD-ビデオファイバー変換器の技術指標
|
光ファイバー |
||
|
波長 |
WDM:1310nm/1550nm |
|
|
出力 |
-8~3dBm |
|
|
オプティックファイバー |
50/125u マルチモード,62.5/125u マルチモード,9/125u シングルモード |
|
|
Rx 感受性 |
-26dBm |
|
|
オプティカルコネクタ |
FC (デフォルト),STまたはSC (オプション) |
|
|
送信距離 |
0~550M (MM) / 0~80KM (SM) (デフォルト距離は20Km) |
|
|
ビデオ |
||
|
チャンネル数 |
1 |
|
|
入力/出力インペダンス |
75オム (不均衡) |
|
|
|
1.0Vp-p |
|
|
ビデオ帯域幅 |
50MHz |
|
|
サンプリング 帯域幅 |
8ビット |
|
|
採取頻度 |
108MHz |
|
|
シグナルとノイズ比 |
>67dB |
|
|
昇降と衰退の時間 |
<0.8ns |
|
|
オプティカル・シグナル 内在ジッター |
<0.2 IU |
|
|
差異的な利益 |
<±10.5% |
|
|
差分相 |
<±1° |
|
|
コネクタ |
BNC |
|
|
サポートビデオ |
5MP 4MP 3MP 1080P 720P カメラ |
|
|
PTZデータ |
||
|
議定書 |
デフォルト: RS485 (RS232/RS422 オプション) |
|
|
チャンネル数 |
1 |
|
|
コネクタ |
3ピンのターミナルブロック |
|
|
データレート |
0〜200Kbps |
|
|
指示 |
デフォルト:RxからTxまでのSimplex (BIDIデュプレックスオプション) |
|
|
環境問題 |
||
|
動作温度: |
-15°Cから65°C (5°F から 149°F) |
|
|
保存温度: |
-40°Cから85°C (-40°Fから185°F) |
|
|
相対湿度: |
5%~95% 凝縮しない |
|
|
MTBF |
>100,000時間 |
|
|
電気・機械 |
||
|
入力電源: |
DC5V 2A |
|
|
電力消費量: |
≤6W |
|
|
LED インジケーター: |
||
|
繊維 |
繊維 ステータス |
|
|
ビデオ |
LED |
|
|
データ |
データ状態 |
|
|
PWR |
パワー状態 |
|
|
サイズ (WxDxH): |
104 x104 x28 mm |
|
|
体重: |
1キロ |
|
|
ケース: |
メタルケース |
|
|
マウントオプション: |
壁式/ラックマウント |
|
|
規制による承認 |
||
|
ISO9001 |
||
|
CE,RoHS,FCC |
||
HD-ビデオファイバーコンバータの注文情報
|
モデル |
詳細 |
|
LNK-5MP-1V-20 |
1Ch HD-AHD/CVI/TVI/CVBSビデオ (5MP 4MP 3MP 1080P 720P カメラ), 20km,単モード単ファイバー,FC,1トランスミッターと1受信機を含む,ペアで使用 |
|
LNK-5MP-1V-20R |
1Ch HD-AHD/CVI/TVI/CVBSビデオ (5MP 4MP 3MP 1080P 720P カメラ) + 1-Ch バックバードデータ RS485 (PTZカメラ用), 20km,単調単調ファイバー,FC,送信機1台と受信機1台を含む,ペアで使用 |
HD-ビデオファイバーコンバーターアプリケーション
販売後および保証方針
構成されるオンラインのお客様サービスそして電話による顧客サービス提供する製品コンサルティング,
遠隔技術サポート,メンテナンスのサービス.
サービス政策: 3ヶ月交換と3年間の保証.
代替: 一連の製品を購入してから3ヶ月以内に,製品の故障をテストした後
自然災害による人為的損害により,購入者は直接
同じ種類の製品を交換するために購入所に行く.または,同様の性能の製品.
製品試験に問題がない場合は,元のサンプルを返します.
保証: 自然災害以外の災害による人為的な損傷,当社の無料保証期間は1年です.
[次の条件は,交換と無料保守の適用範囲には含まれない]
1製品説明書に記載されている操作と保守が不適切であった場合による損傷.
2人為的な要因による損傷,例えば不適切な電圧入力,水吸収,破損など.
3雷,地震,火災など,自然災害による製品への損害
3会社からの許可なしに 固有の設定の未承認の変更や修理
4無料のメンテナンスの範囲を超えた製品
5顧客から送られた修理中に運送,積載,卸荷によって引き起こされた損傷.
6. 製品保証カードの製品バーコードまたはモデルは製品自体と一致しません.
7設計,技術,製造,品質などの製品以外の問題による故障や損傷.
