商品の詳細:
お支払配送条件:
|
| イーサネットポート: | 8×10/100/1000Base-T（POE ++付きRJ45） | ファイバーポート: | 1×100/1000Base-X（SFP/SC/FC/STオプション） |
|---|---|---|---|
| 電源入力: | 48〜57VDC冗長（6ピン端子ブロック） | 処理型: | 店内 |
| 動作温度: | -40°C〜80°C | 寸法: | 150×115×50 mm |

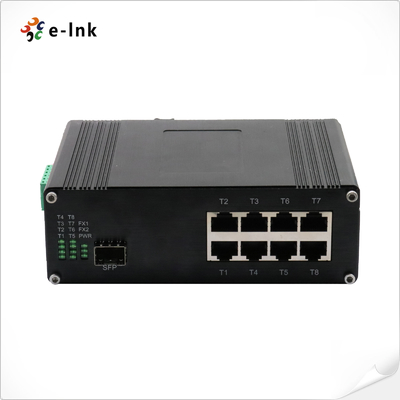

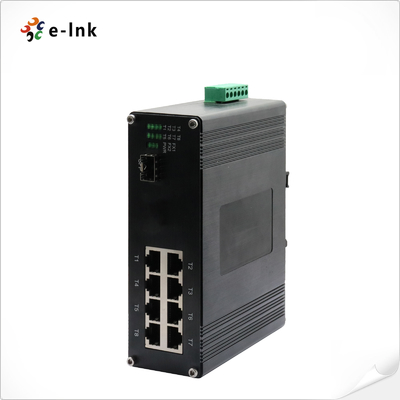

産業用8ポートギガビット802.3bt PoE++スイッチ + 1ファイバーアップリンク 90W/ポート
概要
LNK-IMC108GP90は、高電力PoE++（ポートあたり最大90W）と
信頼性の高いデータ接続を提供する、堅牢な8ポートギガビットPoE++ + 1ポート100/1000Base-X
産業用イーサネットスイッチです。合計PoE電力バジェット360W、冗長48〜57VDC
電源入力、DINレール設置をサポートする頑丈なアルミニウムハウジングを備えたこのスイッチは、
PTZ IPカメラ、ワイヤレスAP、産業用IoT
デバイス、および過酷な環境でのリモートネットワーキングなどの高需要アプリケーションに最適です。
特徴
8×ギガビットRJ45 PoE++ポート（IEEE802.3af/at/bt、ポートあたり最大90W、合計360W）
1×100/1000Base-Xファイバーアップリンク（SFP/SC/FC/STオプション）
オートMDI/MDIX、オートネゴシエーション、全二重/半二重サポート
大容量データ転送用の9Kジャンボフレームをサポート
過負荷および逆極性保護付きの冗長48〜57VDC電源入力
広い動作温度：-40℃〜80℃、MTBF >200,000時間
低消費電力：≤5W（PoE未使用時）
2.75Mバッファと4K MACテーブルを備えたストアアンドフォワードスイッチング
産業グレードのアルミニウムケース、DINレールマウント
エネルギー効率の高いイーサネット（EEE）およびIEEE 802.3xフロー制御
認定EMCおよび安全コンプライアンス（EN55022、EN55024、IEC 61000-4シリーズ）
技術インデックス
|
規格: |
IEEE802.3 10BASE-T |
|
IEEE802.3u 100BASE-TX/FX |
|
|
IEEE802.3ab 1000BASE-T |
|
|
IEEE802.3z 1000BASE-X |
|
|
IEEE802.3xフロー制御 |
|
|
IEEE 802.3azエネルギー効率の高いイーサネット（EEE） |
|
|
IEEE802.3af Power over Ethernet |
|
|
IEEE802.3at Power over Ethernet |
|
|
フォワード&フィルタリング レート: |
14,880pps（10Mbps） |
|
148,800pps（100Mbps） |
|
|
1,488,000pps（1000Mbps） |
|
|
パケットバッファメモリ: |
2.75Mビット |
|
処理タイプ: |
ストアアンドフォワード |
|
最大パケット長: |
9Kバイトジャンボフレーム |
|
アドレステーブルサイズ: |
4K MACアドレス |
|
インターフェース |
|
|
コネクタ: |
-ポート10/100 x RJ45 |
|
光ポート: |
1 x1001000Base-X （SFP、SC、FC、STオプション） |
|
環境 |
|
|
動作温度: |
-40℃〜80℃（-40°F〜176°F） |
|
保管温度: |
-40℃〜85℃（-40°F〜185°F） |
|
相対湿度: |
5%〜95% 結露しないこと |
|
MTBF |
> 200,000時間 |
|
電気的および機械的 |
|
|
入力電源: |
0W/〜57VDC, 冗長電源（6ピン端子台） |
|
消費電力: |
360W 最大（PoE使用時） |
|
5W 最大（PoE未使用時） |
|
|
規格: |
IEEE802.3af/at/bt |
|
PoE: |
|
|
ポート: |
RJ45 ポート1〜ポート-ポート10/100 |
|
ポートあたりの最大電力: |
90W 最大/ポート |
|
電源ピン割り当て |
1/2（+）、3/6（-）または4/5（+）、7/8（-） |
|
保護: |
|
|
電源入力過負荷: |
自動リセット可能 |
|
逆極性: |
存在 |
|
LEDインジケータ: |
|
|
電源: |
Power1、Power2ステータス |
|
PoE: |
ポートごとのステータス |
|
イーサネット（ポートごと）: |
リンク/アクティビティ |
|
ファイバー: |
FX1 |
|
寸法（幅x奥行きx高さ）: |
150 x115 x50 mm |
|
重量: |
0.6Kg |
|
ケーシング: |
アルミニウムケース |
|
取り付けオプション: |
DINレールマウント |
|
規制承認 |
|
|
ISO9001 |
|
|
EN55022:2010+AC: 2011、クラスA |
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
|
|
EN 61000-3-3: 2013 |
|
|
EN55024:2010 |
|
|
IEC 61000-4-2: 2008（ESD） |
|
|
IEC 61000-4-3: 2010（RS） |
|
|
IEC 61000-4-4: 2012（EFT） |
|
|
IEC 61000-4-5: 2014（サージ） |
|
|
IEC 61000-4-6: 2013（CS） |
|
|
IEC 61000-4-8: 2009（PFMF） |
|
注文情報
|
モデル |
説明 |
|
LNK-IMC108GP90 |
産業用 イーサネットスイッチ：8ポート10/A 48VDC DINレール電源。端子台用のオープンワイヤ。0/1000Base-TX -ポートPoE++）+ 1ポート） + 1ポート100/1000Base-Xファイバー、マルチモード、デュアルファイバー、SC、550m |
|
LNK-IMC108GP90-20 |
産業用 イーサネットスイッチ：8ポート10/A 48VDC DINレール電源。端子台用のオープンワイヤ。0/1000Base-TX -ポートPoE++）+ 1ポート） + 1ポート100/1000Base-Xファイバー、シングルモード、デュアルファイバー、SC、20KM |
|
LNK-IMC108GPS90-20 |
産業用 イーサネットスイッチ：8ポート10/A 48VDC DINレール電源。端子台用のオープンワイヤ。0/1000Base-TX -ポートPoE++）+ 1ポート） + 1ポート100/1000Base-Xファイバー、シングルモード、シングルファイバー、SC、20KM |
|
LNK-IMC108GPF90-20 |
産業用 イーサネットスイッチ：8ポート10/A 48VDC DINレール電源。端子台用のオープンワイヤ。0/1000Base-TX-ポートPoE++）+ 1ポート）+ 1ポート100/1000Base-Xファイバー、シングルモード、シングルファイバー、FC、20KM LNK-IMC108GP90-SFP |
|
産業用 |
8-ポート10/100/1000BASE-T（8 -ポートPoE++）+ 1ポート100/1000BASE SFPイーサネットスイッチSFPオプション |
|
• SFPオプション。SFPはSFPオプションページで選択してください |
• SFPモジュールは別途購入する必要があります。 |
|
取り付けオプション |
|
|
• デフォルトのDINレールブラケットが取り付けられています。 |
電源オプション |
|
• |
480W/10A 48VDC DINレール電源。端子台用のオープンワイヤ。• 電源は別途購入する必要があります。 |
|
アプリケーション |
