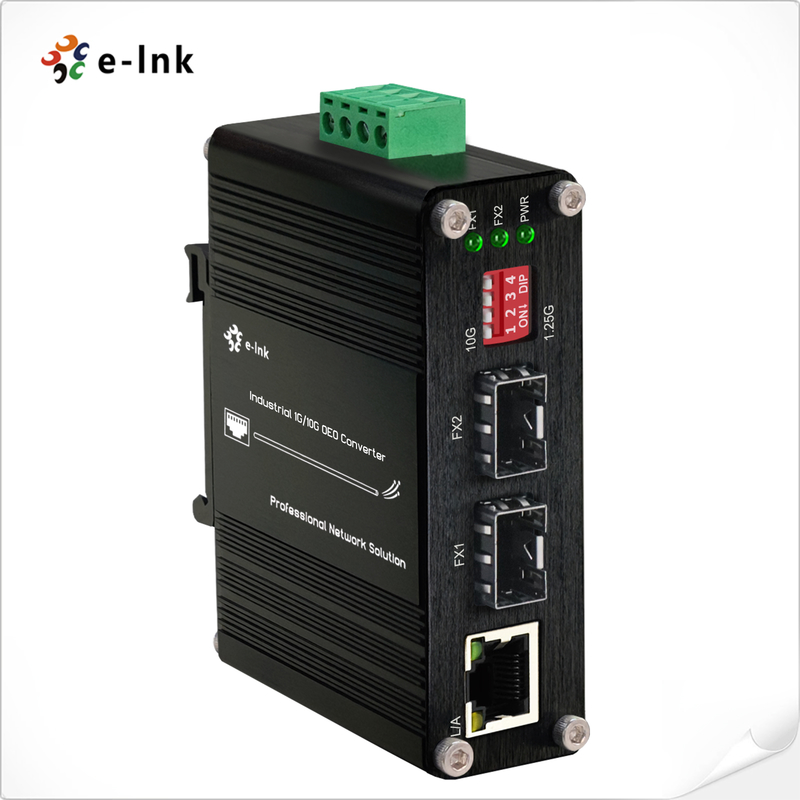

3R リピエーターエスネットメディアコンバータ付き産業用1G/10G SFP+ OEO
概要
ETH-IMC2402-OEOは,3Rリペイターを持つ工業級1G/10GOEO変換機である.
イーサネットメディアコンバーター機能 厳しい環境 (-40°C~80°C) に設計
繊維から繊維,繊維から銅の変換をサポートし,長距離送信は
120km,および DWDM/CWDMアプリケーションのための波長変換.バックボーンに理想的
ネットワーク,データセンター,通信環境
特徴
3R機能:再生,再構成,再タイミング
DIPスイッチによる1.25G/10Gデータ速度のスイッチをサポート
ファイバー・トゥ・ファイバー 10G OEO リピーター&波長変換
1G イーサネット ファイバーから銅のメディア変換機として動作する
熱交換可能なSFP+ポートとフルLED状態表示
頑丈なIP40アルミケースとDINレール/壁掛け
広範囲の動作温度: -40°Cから80°C
保護付きの冗長な12~48VDC電源入力
テクニカルインデックス
|
テクニカルインデックス |
||||
|
機器の機能 |
3R リピーター |
|||
|
送信速度 |
10G: 8.5Gb/s-11.7Gb/s |
|||
|
議定書 |
8.5Gファイバーチャンネル SONET OC-192,SDH STM-64 (9.95Gbps) 10G WAN (10Gbps) 10G LAN (10.31Gbps) OTN OTU-2 (G.709) (10.70Gbps) 255/237 FEC コード付き 10G LAN (11.09Gbps) 10Gファイバーチャンネル (11.32Gbps) 10G POS |
|||
|
インターフェースタイプ |
SFP+ SFP+ に |
|||
|
送信距離 |
SFP+モジュール:最大80km |
|||
|
最大パケット 配送率 |
14,880950/S |
|||
|
動作温度 |
-40°Cから80°C (-40°Fから176°F) |
|||
|
貯蔵温度 |
-40°Cから85°C (-40°Fから185°F) |
|||
|
相対 の 湿度 |
5%~95% 凝縮しない |
|||
|
MTBF |
>20000時間 |
|||
|
E についてthernet メディアコンバータ 仕様 |
||||
|
Sトンダール |
IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z,1000BASE-SX/LX IEEE 802.3x フルデュプレックス 流量制御 |
|||
|
作業モード |
10/100/1000BASE-T から 1000BASE-SX/LX |
|||
|
ポートタイプ |
SFPからRJ45 |
|||
|
ネットワークケーブル |
折りたたみのペア 光ファイバーケーブル |
|||
|
電気・機械 |
||||
|
入力電源 |
12~48VDC, 余剰電源 (6ピンのターミナルブロック) |
|||
|
電力消費量 |
8W マックス |
|||
|
保護 |
||||
|
電源入力過負荷 |
自動リセット可能 |
|||
|
逆極性 |
現在 |
|||
|
DIP スイッチ |
||||
|
4桁のDIPスイッチ機能について |
DIP |
機能 |
設定 |
|
|
SW 1 |
1.25G/10G |
ON - 1.25~8.5G |
OFF - 10.3Gまたは 14.025G |
|
|
SW 2 |
予約済み |
ON - 予約済み |
オフ - 予約済み |
|
|
SW 3 |
予約済み |
ON - 予約済み |
オフ - 予約済み |
|
|
SW 4 |
予約済み |
ON - 予約済み |
オフ - 予約済み |
|
|
LED インジケーター: |
||||
|
PWR |
パワー状態 |
|||
|
F についてX1 |
SFPポート-1 |
|||
|
F についてX2 |
SFPポート-2 |
|||
|
L について/A |
TP LINK/ACT |
|||
|
尺寸 (WxDxH) |
95 x 70 x 30 mm |
|||
|
体重 |
0.25キロ |
|||
|
ケース |
アルミニウム ケース |
|||
|
マウントオプション: |
DIN-Rail マウント |
|||
|
規制による承認 |
||||
|
ISO9001,CE,RoHS,FCC |
||||
|
EN55022:2010+AC: 2011,Aクラス |
||||
|
EN 61000-3-2:2006+A1: 2009+A2: 2009 |
||||
|
EN 61000-3-3:2013 |
||||
|
EN55024:2010 |
||||
|
IEC 61000-4-2:2008 (ESD) |
||||
|
IEC 61000-4-3: 2010 (RS) |
||||
|
IEC 61000-4-4:2012 (EFT) |
||||
|
IEC 61000-4-5:2014 (急増) |
||||
|
IEC 61000-4-6:2013 (CS) |
||||
|
IEC 61000-4-8:2009 (PFMF) |
||||
注文情報
|
モデル |
記述 |
|
ETH-IMC2402-OEO |
工業用 1G/10G SFP+からSFP+ OEO変換器 (3R リピーター) 1G イーサネットメディア変換機能 |
|
SFP オプション |
SFP オプション.SFP オプションページでSFPを選択してください. |
|
SFP モジュールは別途購入します. |
|
|
マウントオプション |
標準DIN-Rail ブレーキが設置されている |
|
電力オプション |
|
|
電力供給は別途購入します. |
適用する

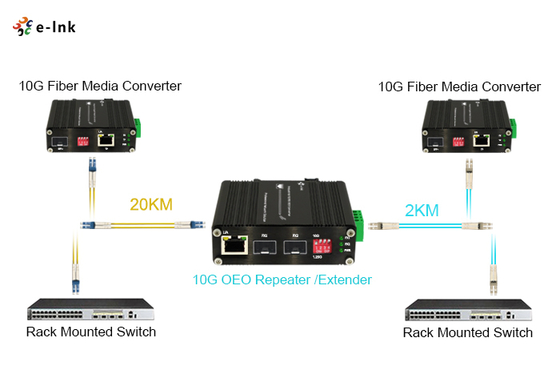

アプリケーションI: 1G/10G OEO変換器 (3Rリピーター)
応用II: ファイバーから銅 1Gbps イーサネット機器は,ファイバーから銅のメディアコンバーターとして機能する
