| Ethernet Ports: | 2× 10/100/1000BASE-T RJ45, Auto MDI/MDI-X | Fiber Port: | 1× SC 1000BASE-X |
|---|---|---|---|
| PoE Output: | Up to 60W over 4-pairs, IEEE802.3af/at compliant | Power Input: | 48~57VDC, 2-pin terminal block |
| Enclosure: | Aluminum, 95×70×30 mm, 0.25 kg | Operating Temperature: | -40°C to 75°C |

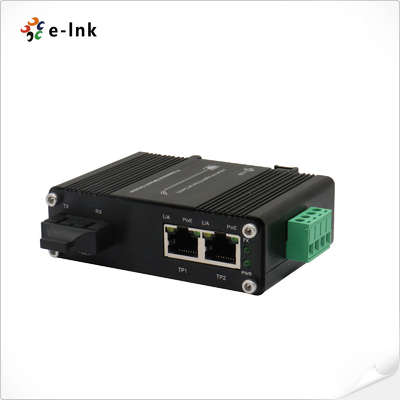

産業用1ポート1000Base-X - 2ポート10/100/1000Base-T 60W PoE++メディアコンバータ -40～75℃
概要
LNK-IMC1200GP60シリーズは、堅牢な産業用メディアコンバータで、
1000Base-Xファイバーと2ポート10/100/1000Base-Tイーサネットを60W PoE++サポートでブリッジします。
IPカメラ、ワイヤレスアクセスポイント、産業用機器などの高負荷デバイスに電力を供給します。
イーサネット経由で直接接続し、配線の複雑さを軽減します。過酷な環境向けに設計されており、
コンバータは-40℃～75℃で安定して動作し、堅牢なアルミニウムハウジングを備えています。
DINレールまたは壁面取り付けオプションにより、要求の厳しい産業用および
屋外ネットワークアプリケーションに柔軟な展開を提供します。
特徴
高出力PoE++ – 4ペアイーサネット経由で最大60Wを供給、IEEE802.3af/at準拠。
デュアルギガビットイーサネットポート – 2× 10/100/1000BASE-T RJ45で、柔軟な高速
接続性。
ギガビットファイバーポート – 1× 1000Base-X SCポートにより、長距離、高速ファイバー
統合が可能。
産業用耐久性 – -40℃～+75℃で動作; 堅牢なアルミニウムケーシングにより、
信頼性の高いパフォーマンスを保証。
省エネ – IEEE 802.3az準拠で、消費電力を削減。
柔軟な設置 – DINレールと壁面取り付けの両方をサポートし、多用途に使用可能。
技術インデックス
|
規格: |
IEEE802.3 10Base-T |
|
IEEE802.3u 100Base-TX/FX |
|
|
IEEE802.3ab 1000Base-T |
|
|
IEEE802.3z 1000Base-X |
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE) |
|
|
IEEE802.3af Power over Ethernet |
|
|
IEEE802.3at Power over Ethernet |
|
|
処理タイプ: |
ストアアンドフォワード |
|
フォワードフィルタリングレート: |
14,880pps (10Mbps) |
|
148,800pps (100Mbps) |
|
|
1,488,000pps (1000Mbps) |
|
|
パケットバッファメモリ: |
1 Mbit |
|
最大 パケット長: |
9Kバイト |
|
アドレステーブルサイズ |
2K MACアドレス |
|
インターフェース |
|
|
コネクタ: |
2 x RJ45 |
|
光ポート: |
1 x SC 1000Base-X |
|
電気的および機械的 |
|
|
入力電源: |
48~57VDC、2ピン端子台 |
|
出力電力 |
48VDC |
|
消費電力: |
最大125W |
|
LEDインジケータ: |
|
|
PWR: |
電源ステータス |
|
L/A: |
データLINKステータス |
|
POE: |
PoEステータス |
|
100M/1000M: |
ファイバーLINK ステータス |
|
寸法 (幅x奥行きx高さ): |
95 x 70 x 30 mm |
|
重量: |
0.25Kg |
|
ケーシング: |
|
|
取り付けオプション: |
DINレール / 壁面取り付け |
|
環境 |
|
|
動作温度: |
-40℃～75℃ (-40°F～167°F) |
|
保管温度: |
-40℃～85℃ (-40°F～185°F) |
|
相対湿度: |
5%～95% 結露しないこと |
|
MTBF |
> 200,000時間 |
|
規制承認 |
|
|
ISO9001、CE、FCC、RoHS |
|
|
EMI: EN55022:2010+AC: 2011、クラスA EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010 |
|
|
EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (サージ) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) |
|
注文情報
|
モデル |
説明 |
|
LNK-IMC1200GP60 |
ミニ産業用60W PoE++メディアコンバータ、1ポート1000BASE SC + 2ポート10/100/1000BASE-T 802.3at PoE、SCファイバーポート、マルチモード, 850nm, 550m |
|
LNK-IMC1200GP60-20 |
ミニ産業用60W PoE++メディアコンバータ、1ポート1000BASE SC + 2ポート10/100/1000BASE-T 802.3at PoE、SCファイバーポート、シングルモード, 1310nm, 20km |
|
LNK-IMC1200GP60S-20 |
ミニ産業用60W PoE++メディアコンバータ、1ポート1000BASE SC + 2ポート10/100/1000BASE-T 802.3at PoE、SCファイバーポート、シングルモードシングルファイバー, 1310/1550nm, 20km |
|
取り付けオプション |
► デフォルトのDINレールブラケットが取り付けられています。壁面取り付けブラケットが付属しています。 |
|
電源オプション |
► 120W/2.5A 48VDC電源。端子台用のオープンワイヤ |
|
► 電源は別途購入する必要があります。 |
