Eリンク中国の技術Co.、株式会社。
専門繊維の光通信およびCCTVの保証伝達プロダクト製造業者
|
商品の詳細:
お支払配送条件:
|
| キーワード: | ギガビットポーイーサネットスイッチ | 標準: | IEEE802.3AF/at |
|---|---|---|---|
| 消費電力：: | <125W（非うpoE <6W） | 入力電源: | 12〜48VDC（ターミナルブロック） |
| 寸法（wxdxh）: | 95 x 70x 29mm | 重さ: | 0.25kg |
| 動作温度：: | -40°C〜80°C（-40°F〜176°F） | 取り付けオプション: | ディンレール /ウォールマウント |
| ハイライト: | 産業用PoE+イーサネットスイッチ,SFP光ファイバーポート付きイーサネットスイッチ,12-48V DC産業用イーサネットスイッチ |
||

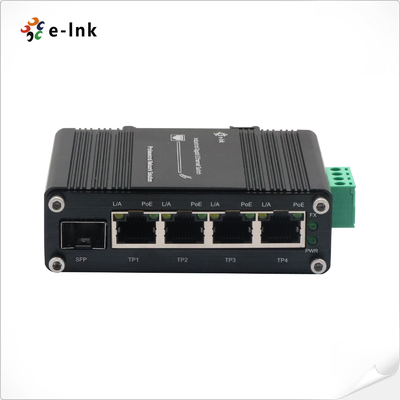

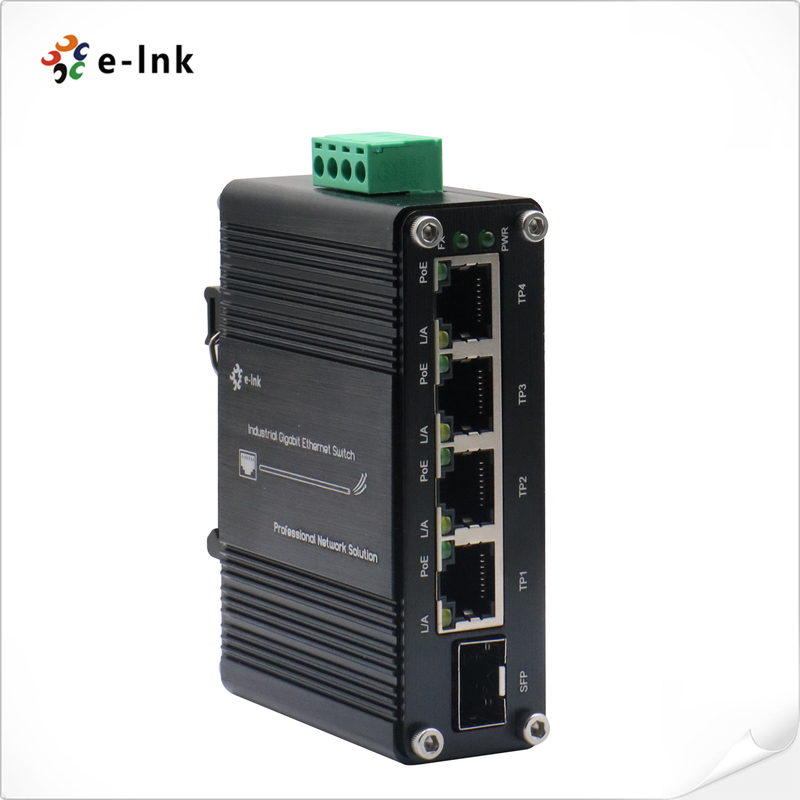

ミニ産業用SFPイーサネットスイッチ概要
についてLNK-IMC104GP-SFPシリーズ専門的な産業用ネットワークソリューションで 電力網外や太陽光発電の導入を目的としていますこのコンパクトスイッチは,IEEE 802 に準拠する 4x10/100/1000BASE-T PoE+ ポートを統合しています.3標準で,100/1000BASE-X SFP ファイバーオプティックスロット1つとともに,電気および光学接続オプションの両方を提供します.統合された電圧ブースター技術は,広い12-48VDC入力範囲で安定した動作を保証します持続可能なエネルギーへの応用に適している.
厳格な産業要件を満たすために設計された この管理されていないイーサネットスイッチは 困難な環境条件でも 卓越した信頼性を提供します頑丈 な 構造 に よっ て,機械 的 な ストレス に 耐える遠隔室外装置から移動的なフィールド操作まで,温度に敏感なアプリケーションで一貫したパフォーマンスを維持します.
CEとFCCの基準に準拠して認証された各ユニットは,長期間の運用耐久性を確認するために100%の燃焼テストを受けます.LNK-IMC104GP-SFPは,太陽光モニタリングシステムのための最適化された接続プラットフォームを提供しています持続可能な産業用ネットワークソリューションのために 電力効率を向上させ プラグアンドプレイのシンプルさを提供します
ミニ産業用SFPイーサネットスイッチの特徴
柔軟なファイバーアップリンク能力
100/1000BASE-X SFP インターフェースで装備され,自動光ファイバートランシーバー検出をサポートし,マルチモードおよびシングルモードのファイバーバックボーンネットワークの両方にシームレスな統合を可能にします.
高出力PoE+ポート構成
IEEE 802.3at PoE+インジェクタを組み込んだ4つの自動交渉Gigabit RJ45ポートは,ポートあたり最大30Wを供給し,高需要デバイスのための同時データと電力接続を提供します.
先進 の 電圧 増強 技術
統合DC-DC電源変換回路は,12-48Vの入力範囲で安定したPoE出力を維持し,変動する太陽光またはバッテリー電源であっても一貫したパフォーマンスを保証します.
インテリジェントな交通管理
IEEE 802.3x 流量制御をフル・デュプレックス逆圧力メカニズムで実装し,ネットワークの混雑中にデータパケット損失を防止し,帯域幅利用を最適化します.
汎用的なマウントシステム
ユニバーサルなDINレール固定と柔軟な壁掛け設置のために設計され,制御キャビネット,電気囲い,屋外耐天候箱に迅速な配備を容易にする.
ダイナミック PoE パワーアロケーション
スマート・パワー・予算を搭載し,最大出力は120W (48V入力),90W (24V入力),60W (12V入力) で,接続されたデバイスの要件に応じて自動的に電源配分を調整する.
工業用 囲い の 設計
IP40 格付けの密閉金属コーティングで 粉塵侵入や機械的損傷から完全な保護を保証し,要求の高い屋外環境で長期間の信頼性を保証します
拡張された熱操作範囲
-40°Cから80°Cの極端な温度で完全な動作安定性を維持する北極環境や高温産業用用途で性能低下を伴わないように使用できる.
自動交渉 イーサネット スイッチング
自動速度とデュプレックスモードの検出をすべての銅ポートでサポートし,最適なデータ転送速度を維持しながら混合速度デバイスとのプラグアンドプレイ接続を可能にします.
ミニ産業用SFPイーサネットスイッチ技術指標
|
イーサネット |
|
|
基準: |
IEEE 802.3 イーサネット |
|
IEEE 802.3u ファストイーサネット |
|
|
IEEE 802.3ab ギガビットイーサネット |
|
|
IEEE 802.3x フルデュプレックス 流量制御 |
|
|
IEEE 802.3az エネルギー効率の良いイーサネット (EEE) |
|
|
IEEE 802.3at パワーオーバーイーサネットプラス PSE |
|
|
IEEE 802.3af パワーオーバーイーサネットプラス |
|
|
前へ&フィルターについて 料金: |
14,880pps (10Mbps) |
|
148800pps (100Mbps) |
|
|
1,488,000pps (1000Mbps) |
|
|
パケットバッファ: |
1Mbits |
|
パケットの長さ: |
10Kバイト |
|
MAC アドレス 表: |
8K |
|
スイッチファブリック |
10Gbps/非ブロック |
|
交換物件 |
バックプランの帯域幅: 20Gbps パケット転送速度: 14.88Mpps |
|
コネクタ: |
802.3at PoE+インジェクタ機能のポート4つ (ポート1から4) |
|
インターフェース |
|
|
コネクタ: |
4 x RJ45 |
|
オプティカルポート: |
1 x SFP1000Base-X または100Base-FX(自動検出) |
|
PoE (イーサネット上の電源) |
|
|
標準: |
IEEE802 について3アフ/に |
|
ポート: |
RJ45 |
|
パワーピン割り当て |
4/5(+), 7/8(-) |
|
PoE予算: |
最大120ワットのPoE予算 (48VDC),90ワットのPoE予算 (24VDC),60ワットのPoE予算 (12VDC) |
|
環境問題 |
|
|
動作温度: |
-40°Cから80°C (-40°Fから176°F) |
|
保存温度: |
-40°Cから85°C (-40°Fから185°F) |
|
相対湿度: |
5%~95% 凝縮しない |
|
MTBF |
>20000時間 |
|
電気・機械 |
|
|
入力電源: |
12~48VDC (ターミナルブロック) |
|
電力消費量: |
<125W (非PoE<6W) |
|
電源入力の過負荷: |
自動リセット可能 |
|
逆極性 |
現在 |
|
サイズ (WxDxH): |
95 x 70x29mm |
|
体重: |
0.25キロ |
|
ケース: |
アルミケース |
|
マウントオプション: |
DINレール/壁掛け |
|
LED インジケーター: |
|
|
PWR: |
パワー |
|
ロサンゼルス: |
関連性/活動 |
|
PoE: |
PoE 状態 |
|
規制による承認 |
|
|
ISO9001 |
|
|
EN55022:2010+AC: 2011,Aクラス |
|
|
EN 61000-3-2:2006+A1: 2009+A2: 2009 |
|
|
EN 61000-3-3:2013 |
|
|
EN55032:2017 |
|
|
IEC 61000-4-2:2008 (ESD) |
|
|
IEC 61000-4-3: 2010 (RS) |
|
|
IEC 61000-4-4:2012 (EFT) |
|
|
IEC 61000-4-5:2014 (急増) |
|
|
IEC 61000-4-6:2013 (CS) |
|
|
IEC 61000-4-8:2009 (PFMF) |
|
ミニ産業用SFPイーサネットスイッチの注文情報
|
モデル |
記述 |
|
LNK-IMC104GP-SFP |
ミニインダストリアル 4ポート 10/100/1000T 802.3at PoE + 1ポート 100/1000X SFP ギガビットイーサネット スイッチ 12~48VDC入力と電圧ブースター |
|
SFP オプション |
SFP オプション.SFP オプションページでSFPを選択してください. (工業用SFP). |
|
SFP モジュールは別途購入します. |
|
|
マウントオプション |
既定のDIN-Rail Bracketがインストールされている.壁マウントブラケットが付属している. |
|
電力オプション |
電力供給は別々に購入します |
ミニ産業用SFPイーサネットスイッチアプリケーション
太陽光発電とオフグリッド通信システム
遠隔太陽光発電所とオフグリッドの設備のための信頼性の高いネットワークインフラストラクチャを提供します効率的なDC電源利用と高温操作により,光ファイバー回線接続とPoE+電源付きモニタリング機器を可能にする.
インテリジェントな交通機関と道路路線インフラ
道路横部ユニット,車両検知センサー,変形メッセージシグナルのための光ファイバー接続とPoE+を備えた交通管理システムをサポートします.極端な気象条件下で動作を維持する.
産業用IoTと自動化ネットワーク
製造施設で機械間通信を可能にします センサー,コントローラ,Gigabit PoE+ ポートを介して検査カメラを設置し,厳しい産業環境に耐える.
移動可能および一時的な展開ソリューション
臨時施設や緊急対応車両や 軍事現場での迅速な配備に最適 柔軟な電源入力オプションと 強い振動耐性構造
屋外警備・監視ネットワーク
PoE+を通じて高解像度PTZカメラとアクセス制御システムに電力を供給し,周辺セキュリティアプリケーションで長距離ビデオ送信のためのファイバーアップリンク能力を提供します.
農業 技術 と 精密 農業
PoE+による環境センサー,自動灌水制御装置,太陽光発電システムを利用した遠隔地の監視カメラのスマート農業アプリケーションをサポートします.
電力とエネルギー管理のインフラ
スマートグリッド機器,サブステーション自動化システム,および光ファイバー信頼性と産業レベルの保護を備えた分散型エネルギー資源のためのネットワーク接続を提供します.
通信ネットワーク エッジの展開
通信事業者のためのコンパクトなアクセス機器として機能し,アンテナへのファイバー (FTTA) と拡張範囲のアプリケーションのための電力増強能力を持つ小型セル展開を可能にします.
販売後および保証方針
構成されるオンラインのお客様サービスそして電話による顧客サービス,
提供する製品コンサルティング,遠隔技術サポート,メンテナンスのサービス.
サービス政策: 3ヶ月交換と3年間の保証.
代替: 一連の製品を購入してから3ヶ月以内に,製品の故障をテストした後
自然災害による人為的損害により,購入者は直接
同じ種類の製品を交換するために購入所に行く.または,同様の性能の製品.
製品試験に問題がない場合は,元のサンプルを返します.
保証: 自然災害以外の災害による人為的な損傷,当社の無料保証期間は1年です.
[次の条件は,交換と無料保守の適用範囲には含まれない]
1製品説明書に記載されている操作と保守が不適切であった場合による損傷.
2人為的な要因による損傷,例えば不適切な電圧入力,水吸収,破損など.
3雷,地震,火災など,自然災害による製品への損害
3会社からの許可なしに 固有の設定の未承認の変更や修理
4無料のメンテナンスの範囲を超えた製品
5顧客から送られた修理中に運送,積載,卸荷によって引き起こされた損傷.
6. 製品保証カードの製品バーコードまたはモデルは製品自体と一致しません.
7設計,技術,製造,品質などの製品以外の問題による故障や損傷.
