| Type: | Industrial 10Mbps Ethernet Media Converter (Non-PoE) | Max Distance: | 2km over multimode fiber |
|---|---|---|---|
| Duplex Mode: | Full/Half duplex supported | Operating Temperature: | -40°C to 75°C |
| Power Input: | 12~48VDC terminal block | Dimensions: | 95 × 70 × 30 mm |

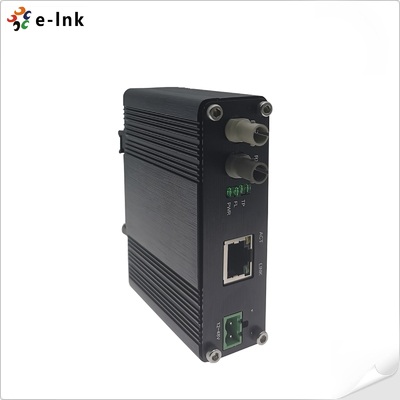

産業用10Base-T - 10Base-FL ST光ファイバーメディアコンバータ -40～75℃ 2km
概要
LNK-IMC10FSTは、堅牢で信頼性の高い光ファイバー接続を必要とする
レガシー10Mbpsイーサネットネットワーク向けに設計された、特殊な低速産業用メディアコンバータです。
10Base-T銅線を10Base-FL光ファイバー（STコネクタ）に変換し、最大
2kmのマルチモードファイバーを介して変換します。半二重および全二重、IEEE 802.3xフロー制御、およびEnergy
Efficient Ethernet（EEE）をサポートしており、帯域幅が制限されている、または長距離の
産業用途で安定したパフォーマンスを保証します。堅牢なIP40アルミニウムハウジング、広い動作温度
（-40℃～75℃）、DINレールまたは壁面取り付けにより、産業オートメーション、
レガシー機器の統合、およびリモート監視システムに最適です。
特徴
レガシーネットワークのサポート — 10Base-T銅線を10Base-FL ST光ファイバーに変換
拡張リーチ — マルチモードファイバー（850nm波長）で最大2km
幅広い互換性 — クロスオーバーケーブルなしで10Base NIC、ハブ、スイッチと連携
産業耐久性
— IP40アルミニウムケース、-40℃～75℃の広い温度範囲柔軟な電源入力
— 12～48VDC端子台、最大5W消費多用途な取り付け
— DINレールと壁面取り付けオプションが含まれています技術インデックス
イーサネット
|
IEEE 802.3 |
10 Base-T |
|
10 Base-FL |
|
|
IEEE 802.3az Energy Efficient Ethernet（EEE） |
|
|
IEEE802.3x 全二重およびフロー制御 |
|
|
変換手段: |
|
|
ストアアンドフォワードモードまたはカットスルーモード |
フォワードフィルタレート: |
|
14 |
,880pps（10Mbps）波長: |
|
850nm |
バッファスペース:データバッファ用の128Kb RAM内蔵 |
|
フロー制御: |
全二重：フロー制御; |
|
半二重：バックプレッシャー |
ケーブル長: 10Base-FL用50/125umまたは62.5/125umマルチモードデュプレックス光ファイバーケーブル |
|
UTPで最大100メートル光ファイバーマルチモードで最大2000メートル |
伝送タイプ: ベースバンド 接続スイッチ: |
|
RJ-45側の2ポジション10Base-Tスイッチ（ハブまたはW/S） |
インターフェース |
|
コネクタ: |
1x RJ45 10Base-T |
|
光ポート: |
|
|
1 x ST |
10Base-F |
|
電気的および機械的 |
入力電源:12～48VDC、2ピン端子台 |
|
消費電力: |
|
|
最大5W |
LEDインジケータ: P |
|
WR |
: |
|
電源ステータス |
|
|
ACT:FL: |
TP: |
|
イーサネットステータスFL: |
ファイバーL |
|
INK |
ステータス |
|
寸法（WxDxH）: |
95 x |
|
7 |
0 x 30 mm重量:0.25Kgケーシング: アルミニウム |
|
ケース |
取り付けオプション: |
|
DINレール/壁面取り付け |
|
|
-40℃～ |
75 |
|
℃（-40°F～1 |
|
|
67 |
°F）保管温度:-40℃～85℃（-40°F～185°F）相対湿度:結露しない5%～95% |
|
MTBF |
> 200,000時間 |
|
規制承認 |
ISO9001、CE、FCC、RoHS |
|
EMI: |
EN55022:2010+AC: 2011、クラスA |
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
|
|
EN 61000-3-3: 2013 |
|
|
EN55024: 2010 EMS: IEC 61000-4-2: 2008（ESD） IEC 61000-4-3: 2010（RS） IEC 61000-4-4: 2012（EFT） |
|
|
IEC 61000-4-5: 2014（サージ） IEC 61000-4-6: 2013（CS） IEC 61000-4-8: 2009（PFMF） 注文情報 モデル 説明 LNK-IMC10FST-MM |
|
ミニ産業用10BASE-T - 10BASE-FLイーサネットメディアコンバータ、マルチモード、2km、850nm、ST
|
取り付けオプション |
► デフォルトのDINレールブラケットが取り付けられています。壁面取り付けブラケットが含まれています。 |
|
電源オプション |
► |
|
24 |
W/1A |
|
24 |
VDC電源。端子台用のオープンワイヤアプリケーション |
|
|
