商品の詳細:
お支払配送条件:
|
| ビデオ標準: | HDMI 1.4b 3D,HDCP 1.4対応 | 最大解像度: | 1920×1200@60Hz |
|---|---|---|---|
| ファイバータイプ: | 20kmまでシングルモード/500mまでマルチモード,LC (SFP) 接続器 | 電源: | DC 5V12V 最大電源消費 4W |
| 動作温度: | -20°C〜 +70°C | 寸法: | 92 × 57 × 23 mm |
| ハイライト: | HDMI繊維のエクステンダー,2方向オーディオファイバー拡張器,1920×1200@60Hzファイバー拡張子 |
||

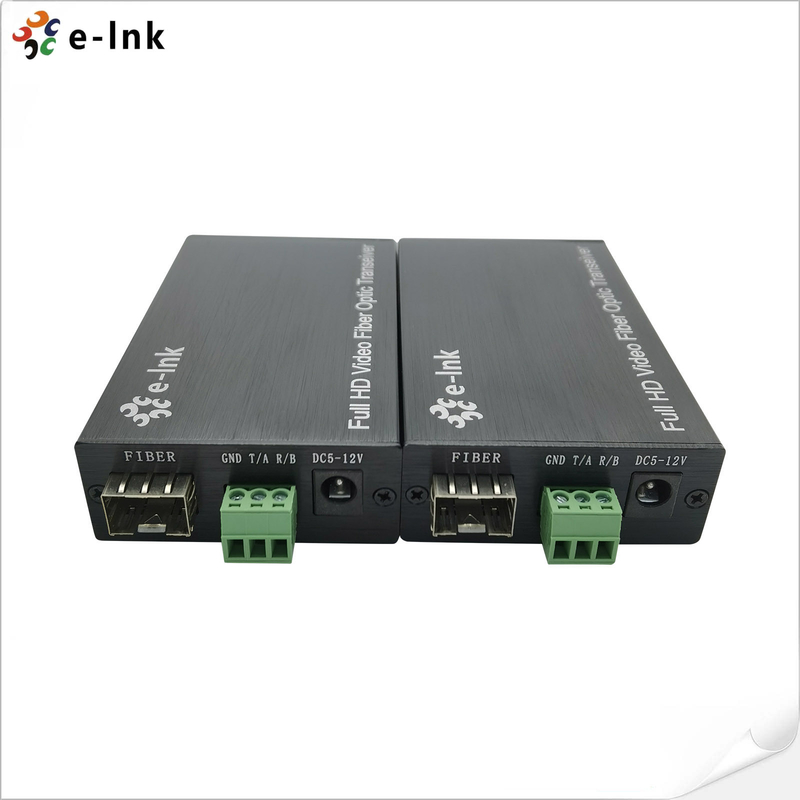

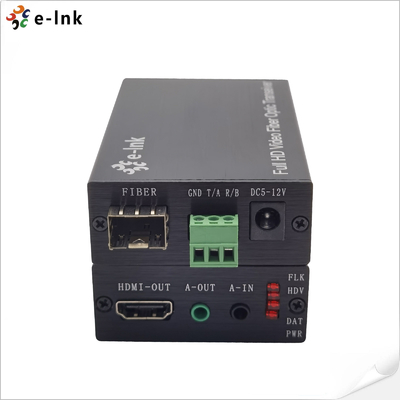

HDMI 光ファイバー拡張子 バイダイレクトオーディオとRS232の長距離送信
概要
についてLNK-HF100DAシリーズHDMI光ファイバー拡張子遠距離通信を可能にします
高画質HDMIビデオ,双方向ステレオオーディオの送信,RS232制御
単一の光ファイバーケーブルで信号を送る.HDMI 1.4/1.4b と HDCP 14
幅広いソースとディスプレイとシームレスな互換性を保証します
解像度まで1920×1200@60Hzこの3DビデオはHDMIファイバー
エクステンダー遅延や信号損失なしに 透明で圧縮されていない画像品質を提供します
プロ向けに設計されたAV配送,制御システム,放送,デジタル
標識や産業監視LNK-HF100DAは安定した性能を保証します
強力な反干渉能力があり,長距離での安全なデータ送信も可能です.
そのコンパクトで信頼性の高いデザインは,要求する環境のために理想的です高い安定性
画像の信頼性,そして騒音のない通信.
特徴
長距離HDMI ファイバー通信:
圧縮されていないHDMIビデオ,RS232制御,ステレオオーディオ信号を最大まで拡張します20km
高速で干渉のない通信を保証する単一の光ファイバーケーブル
コミュニケーション
高画質のビデオパフォーマンス:
最大解像度に対応する1920×1200@60Hzそして1600×1200@60Hz配達
高画質のビデオやプロのディスプレイ向けに最適です
2方向ステレオオーディオ統合:
許可する2方向ステレオ音声伝送音源間の同期音の場合は
遅延や歪みなく高画質のオーディオを保証するディスプレイ装置
RS232 シリアルデータサポート:
施設リアルタイムRS232信号送信装置のシームレスな制御を可能にします
統合されたAVシステムや自動化システムでの通信
完全HDMIとHDCP対応:
基準を満たしているHDMI 1.4b,HDCP 1 について2支持する3Dビデオ形式確保する
現代のHDMI対応デバイスの幅広く互換性があります.
自動EDIDとソースマッチング:
内蔵EDIDの管理ビデオをインテリジェントに最適化します
スムーズで安定した 明確な画像を 異なるディスプレイで出力します
信頼性 と 保護 を 強化 する
設立するESD 保護強力な信号処理と騒音に耐える設計
要求の高い環境での一貫した動作のために
プラグ・アンド・プレイ装置:
コンパクトな設計でシンプルなプラグ・アンド・プレイ設定ソフトウェアの設定を必要としない
理想的なデジタルサイネージ,会議システム,制御室.
テクニカルインデックス
| パラメータ | 記述 | |
|
ビデオ
|
基準 | HDMI1.4B 3D HDCP14 |
| 最大ピクセルクロック | 165MHz | |
| 最大データレート | 6.75Gbps | |
| 適合している |
1080P@50/59.95/60Hz, ((マックス 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz, 特殊サポート 1600*1200 @60HZ |
|
| コネクタ | 女性用HDMIタイプA | |
| 阻力 | 100Ω | |
| HDMIケーブルの範囲 | <5Meter (解像度 1920*1200@60Hzまで) | |
| 音声 | インターフェース | 3.5MM 外部ステレオオーディオ |
| 送信機 | 1Chインプット + 1Chアウトプット | |
| 受信機 | 1Chインプット + 1Chアウトプット | |
| RS232 | インターフェース | 3ピンの端末ブロック |
| バウド率 | ≤115200bps | |
| 光ファイバー | インターフェース | SFP モデル LC 接続器 |
| 繊維の種類 | シングルモード | |
| 波長 | 850nm/1310nm/1550nm | |
| インターフェースの帯域幅 | 3Gbps | |
| 送信距離 |
トランスミッション@1920*1200@60Hz 多モードファイバー: <500M シングルモードファイバー: 20km |
|
| インデックス その他 | 電源 | 電源アダプター: DC 5~12V |
| 電力消耗 | マックス 4W | |
| 温度 | 動作: -20°C ~ +70°C | |
| 湿度 | 動作: 5% ~ 90% | |
| サイズ (LxWxH) | 92 x 57 x 23 (ミリ) | |
注文情報
| モデル | 記述 |
| LNK-HF100DA | 1Ch HDMI + 1Ch バイダイレクトンステレオオーディオ + 1Ch RS232 オーバー ファイバー オプティック エクステンダー,LC (SFP),マルチモードファイバー,500m,1トランスミッターと1受信機を含む,ペアで使用 |
| LNK-HF100DA-20 | 1ChHDMI + 1Ch双方向ステレオオーディオ + 1ChRS232 over Fiber Optic Extender, LC ((SFP),シングルモードファイバー,20km,1トランスミッター&1受信機を含む,ペアで使用 |
適用する
について1チャネルHDMI + 2方向ステレオオーディオ + RS232 オーバー ファイバー オプティック エクステンダー
幅広い用途に最適ですプロのオーディオビジュアル・通信通信
要求するアプリケーション長距離,高品質,干渉のない信号
延長.
一般的に,以下に使用されます.
放送およびビデオ制作システム遠隔HDMIとオーディオを有効にする
カメラ,編集コンソール,モニターとの間の信号配送,遅延ゼロ,
優れた画像品質です
制御センターと指揮室信頼性の高いHDMIビデオの送信を保証します.
オペレーターの端末,ビデオウォール,中央制御サーバーとの間の音声とRS232データ
セキュリティと監視システム支援ファイバー上のHDMIリアルタイムビデオ
大規模なCCTVとIPカメラの監視で,安定した画像出力を維持する.
産業自動化とプロセス制御ビデオとシリアルRS232制御を送信します
信号を長距離で工場監視,SCADAそしてマシンビジョンシステム.
医療イメージングと医療環境高解像度のビデオとオーディオを配信します
について診断ディスプレイ,手術の視覚化そして医療訓練イメージが表示される設定
精度が重要です
デジタルサイネージと商業用ディスプレイ理想的なショッピングモール,空港
交通ハブそして会議センター,長距離HDMI配送を提供
シグナルが損なわれない
教育と企業のAV統合インタラクティブなホワイトボード
制御パネル講義室,訓練施設そして会議室光ファイバーで
安定した EMI のない性能のために
その高い互換性,安定したトランスミッションそしてプラグ・アンド・プレイ装置この
HDMI ファイバー エクステンダーは,どんな職業環境でも
安全な遠隔AV通信とデータ通信を必要とする.
