商品の詳細:
お支払配送条件:
|
| ビデオ解像度: | 最大1920×1200@60Hz | ビデオ インターフェイス: | DVI-D |
|---|---|---|---|
| 音声インターフェース: | 3.5mmステレオジャック | ファイバータイプ: | シングルモード,シングルファイバー |
| 送信距離: | 標準10km 最大20km | 動作温度: | -5℃への+70℃ |
| 寸法: | 148×115×28mm | コネクタタイプ: | ファイバー用LC、GPIO/RS232用産業用端子 |
| ハイライト: | Bi-Directional DVI Fiber Optic Extender,Audio DVI Fiber Optic Extender,RS232 DVI Fiber Optic Extender |
||

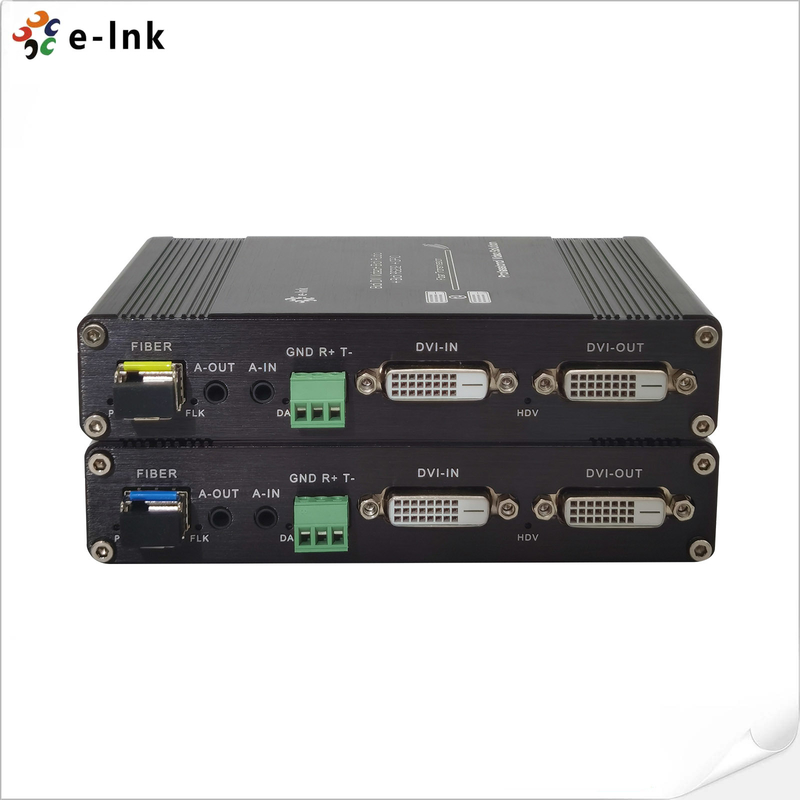

Bi-directional DVI Audio RS232 Fiber Optic Extender up to 20km
Overview
This fiber optic extender delivers long-distance, bi-directional transmission of DVI video,
stereo audio, and RS232 signals over a single optical fiber. Supporting resolutions up to
1920×1200@60Hz and transmission distances up to 20km, it ensures stable, high-quality
performance. Designed for plug-and-play deployment, it’s ideal for broadcasting, control
rooms, medical imaging, and other professional AV applications requiring secure and
interference-free connectivity.
Features
Supports bi-directional DVI video transmission up to 1920×1200@60Hz
Transmits stereo audio and RS232 signals over one single-mode fiber
Transmission distance up to 20km via LC connector
Built-in auto-adjustment and ESD protection for stable performance
Supports GPIO signal transmission via industrial terminal
Self-adaptive RS232 baud rate up to 115200bps
Plug and play, no driver required
Compact metal design with wide operating temperature range (-5℃ to +70℃)
Technical Indexes
|
Parameter |
Description |
|
|
Video |
Standards |
DVI 1.0; HDCP 1.2 |
|
Maximum pixel clock |
165MHz |
|
|
Maximum data rate |
2.97Gbps |
|
|
Resolution |
1920*1200@60Hz 1920*1080@50Hz 1920*1080@30Hz 1920*1080@25Hz 1920*1080@24Hz 1080I@60Hz 1080I@50Hz 1280*720@60Hz 1280*720@50Hz |
|
|
Connector |
DVI-D |
|
|
Impedance |
100Ω |
|
|
Audio |
Interface |
3.5mm earphone seat |
|
Signal type |
Stereo |
|
|
GPIO |
Interface |
Industrial terminal |
|
RS232 |
Interface |
Industrial terminal |
|
Signal direction |
Bi-directional |
|
|
Baud rate |
Self-adaptive, Max:115200bps |
|
|
Data bits |
8 |
|
|
Optical fiber |
Interface |
LC connector |
|
Fiber type |
Single-mode single fiber |
|
|
Wavelength |
Single-mode 1310nm |
|
|
Interface bandwidth |
3Gbps |
|
|
Transmission distance |
standard 10km |
|
|
Other |
Power supply |
The power adapter: DC 12V/1A |
|
Power dissipation |
MAX 6W |
|
|
Temperature |
Operating: -5℃ ~ +70℃ |
|
|
Humidity |
Operating: 5% ~ 90% |
|
|
Dimension (LxWxH) |
148*115*28mm |
|
|
The warranty |
1-year warranty |
|

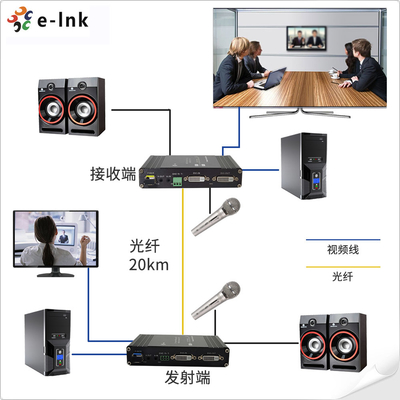

Application
