商品の詳細:
お支払配送条件:
|
| Input Power: | 12-48V DC via 5-pin female M12 A-coding connector | PoEの承諾: | IEEE802.3af/at の Ethernet 上の電源規格をサポートする |
|---|---|---|---|
| ポート毎の最大出力: | ポートあたり最大30W | 動作温度: | -40°C〜80°C（-40°F〜176°F） |
| 寸法: | 95 x 70 x 30mmのコンパクトサイズ | Mounting Options: | Supports both DIN-rail and wall-mount installations |
| ハイライト: | 車両用 M12 PoEインジェクター,工業用 M12 PoE インジェクター,E-Link EN50155 M12 PoEインジェクター |
||

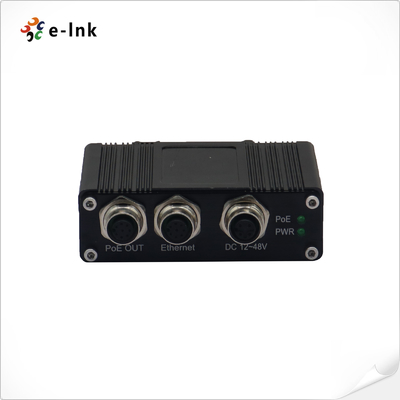

E-Link EN50155 に準拠する M12 PoE インジェクター
概要
E-Link EN50155 に準拠する PoE インジェクタは,要求の高い産業用
車両や鉄道システムを含む応用分野です.
IEEE802.3at PoEデバイスはインテリジェント検出機能があり,単一の10/100/1000
EN50155規格を満たす PoE出力ポート. 厳しい状態に耐えるように設計されています.
PoEインジェクターは M12コネクタを使用して 安全で耐久性のある接続をします
振動やショック状態でも信頼性の高い動作を保証します.
PoE以外のデバイスから有効な PoE署名が検出された場合
LNK-INJ301-M12は統合された電源ソリューションを提供します.
12~48VDC の広い電圧入力範囲で,高可用性アプリケーションに最適です.
特徴
12~48VDC 電源入力
IEEE802.3af/at 規格に完全に準拠している
データと電源の転送の両方に 10/100/1000Base-TX をサポートします
DINレールと壁掛けのインストールオプションと互換性
M12コネクターは安全で耐久的な接続を保証します
PoE状態モニタリングのための包括的なLED指標
作業温度範囲が -40°Cから80°Cの極端な条件のために設計された
(-40°Fから176°F)
テクニカルインデックス
|
基準: |
IEEE802.3af イーサネット上の電源 |
|
IEEE802.3at エーテルネット上の電源 |
|
|
処理タイプ: |
前へ |
|
ハーフ・デュプレックス フル・デュプレックス |
|
|
前向きフィルター速さ: |
1,488,000pps (1000Mbps) |
|
ケーブル: |
10/100/1000Base-T |
|
コネクタ: |
2x M12コネクタ (8ピンの女性M12Aコード) |
|
環境問題 |
|
|
動作温度: |
-40°Cから80°C (-40°Fから176°F) |
|
保存温度: |
-40°Cから85°C (-40°Fから185°F) |
|
相対湿度: |
5%~95% 凝縮しない |
|
MTBF: |
>200,000時間 |
|
電気・機械 |
|
|
入力電源: |
12~48VDC 5ピンの女性M12Aコード |
|
電力消費量: |
36W マックス |
|
PoE (イーサネット上の電源) |
|
|
標準: |
IEEE802 について3アフ/に |
|
ポート: |
M12コネクタ (8ピンの女性 M12Aコード) |
|
ポートあたり最大電源: |
30W 最大 |
|
LED インジケーター: |
|
|
パワー: |
パワー状態 |
|
PoE: |
PoE 状態 |
|
サイズ (WxDxH): |
95 x 70 x30 mm |
|
体重: |
0.25キロ |
|
ケース: |
アルミニウムケース |
|
マウントオプション: |
DINレール/壁掛け |
|
規制による承認 |
|
|
ISO9001 |
|
|
FCC第15部分,A級 EN50155 |
|
|
EN55022:2006+A1: 2007 クラスA |
|
|
超電圧保護: |
|
|
RJ45: 1KV |
|
|
パワー: 500V |
|
|
ESD: 4KV/8KV |
|
注文情報
|
モデル |
記述 |
|
LNK-INJ301-M12 |
EN50155 産業用 1ポート 10/100/1000M M12 PoE インジェクター12~48VDC 電源入力 |
|
マウントオプション |
既定DIN-Rail Bracketがインストールされている.壁マウントブラケットが付属している. |
|
電力オプション |
電力供給は別々に購入します |
適用する
M12 ピンの割り当て:
|
ピン |
割り当て |
||
|
RJ45 |
M12 |
PoE |
イーサネット |
|
1 |
6 |
TP0+ |
TP0+ |
|
2 |
4 |
TP0- |
TP0- |
|
3 |
5 |
TP1+ |
TP1+ |
|
4 |
7 |
TP2+(VCC+) |
TP2+ |
|
5 |
1 |
TP2-(VCC+) |
TP2- |
|
6 |
8 |
TP1 |
TP1 |
|
7 |
2 |
TP3+(VCC-) |
TP3+ |
|
8 |
3 |
TP3- ((VCC-) |
TP3 |
