商品の詳細:
お支払配送条件:
|
| Transmission distance: | 20Km | 波長: | 1310nm/1550nm |
|---|---|---|---|
| 寸法（wxdxh）: | 120 x 105 x 28のmm | Weight: | 1.5KG/pair |
| Power adaptor: | DC 5~25V | Power consumption: | <5W |
| ハイライト: | タリーRS485データ光ファイバーコンバーター,産業用3G HD-SDI光ファイバーコンバーター,双方向3G HD-SDI光ファイバーコンバーター |
||

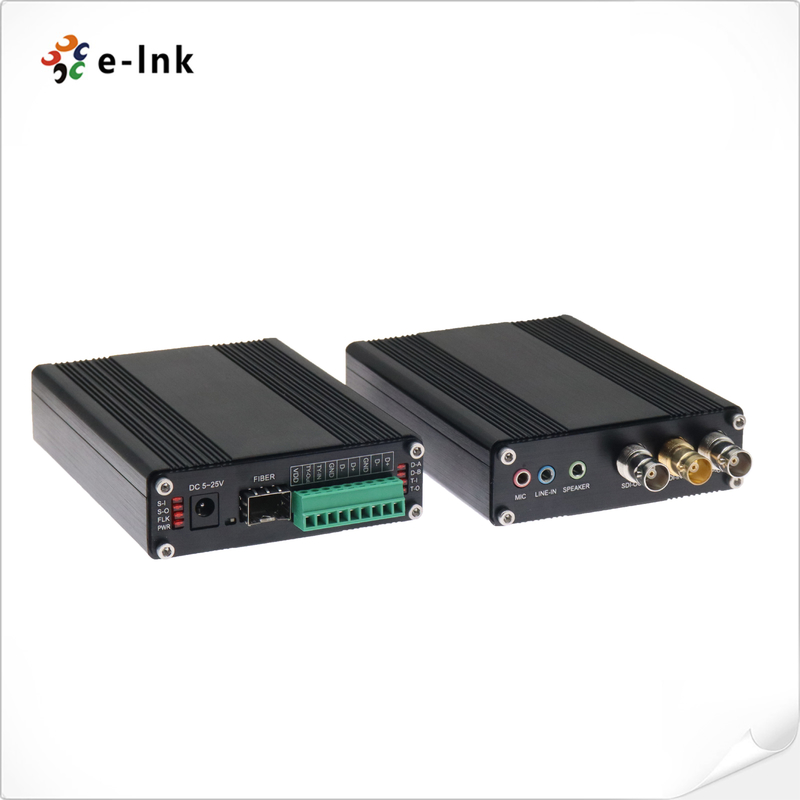

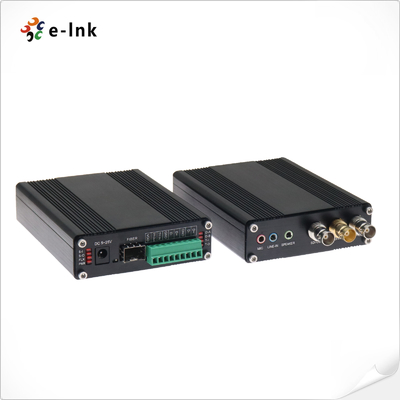

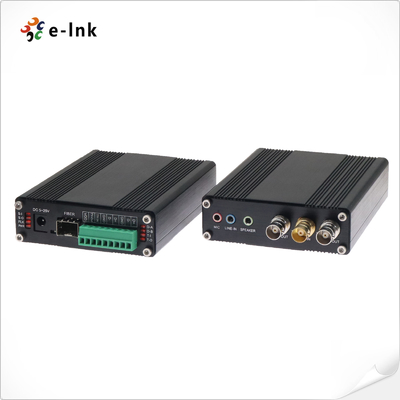

1Ch 双方向 3G-SDI (ループスルー付き) + 1Chタリー + 2Ch 双方向 RS485 または RS422 + 2Ch ステレオオーディオ + 1Ch マイクover Fiber Converter
SDIファイバーエクステンダー 概要
LNK-3G-1BV1T2BD2A1Mシリーズは、高性能3G/HD-SDIビデオ光トランシーバーです。
これは、1チャンネル双方向3G/HD-SDIビデオ伝送（オーディオ埋め込み）、
ビデオループアウト、1つのタリー信号、2チャンネル双方向RS485/RS422データ、2チャンネル
外部ステレオオーディオ、および1つのマイク信号をサポートし、光ファイバーを介して高解像度ビデオ
とオーディオ信号を送信します。
このシリーズには、1つの送信機と1つの受信機が含まれており、1080PフルHD 3G/HD-SDI信号
伝送をサポートし、高い安定性と鮮明な画像を提供します。LEDステータスインジケーターが
デバイスに組み込まれており、動作ステータスをリアルタイムで監視できます。
適用対象：インテリジェント交通監視、セキュリティシステム、産業監視
(電気、化学工業、鉄鋼、石油、鉄道など)、軍事監視（倉庫、国境など）、
キャンパスネットワーク、スタジアムライブ放送、テレビ番組伝送、その他の高需要ビデオ
およびオーディオ伝送シナリオ。
SDIファイバーエクステンダー特徴
► 1Ch 双方向 3G-SDビデオ (ループアウト付き)
► 1Ch タリー信号
► 2Ch 双方向 RS485 または RS422 データ
► 2Ch ステレオオーディオ
► 1Ch マイク
► 自動リクロッキング 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► HDTV 720P、1080I、1080P、1920*1080@60Hz をサポート
► 最大20km (SMF) の長距離伝送能力
► ホットスワップとホットプラグ;
► 完全デジタル非圧縮放送レベル伝送;
► 業界レベルの超広温度範囲 (-20℃~+70℃)、さまざまな環境に適応;
SDIファイバーエクステンダー 技術インデックス
| 光ファイバーインターフェース | |
| ファイバーインターフェース | シンプレックスLC |
| 伝送距離 | 0-20Km |
| 波長 | 1310nm/1550nm |
| ビデオ | |
| ビデオインターフェース | BNC |
| ビデオ入力/出力インピーダンス | 75Ω |
| ビデオ入力/出力電圧 | 標準：1Vpp、最小0.5Vpp、最大1.5Vpp |
| ビデオビットレート | 最大3.2Gb/s |
| 差動ゲイン（10%～90% APL） | <1% |
| SDIフォーマットサポート | 625/25 PAL |
| 525/29.97 NTSC、525/23.98 NTSC | |
| 720p50、720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| ビデオSDI規格 | 270Mbps (SD-SDI)、1.485Gbps/M(HD-SDI) |
| SMPTE425M 3Gb/s マッピング(3G-SDI) | |
| SMPTE424M 3Gb/s シリアルインターフェース(3G-SDI) | |
| データまたはタリー | |
| 物理インターフェース | 産業用標準ネジ端子 |
| データタイプ | RS485 (デフォルト) または RS422 (オプション)、タリー信号 |
| 周波数/レートサポート |
RS422の場合最大115200bps RS485の場合最大57600bps |
| BER | <10ˉ9 |
| ステレオオーディオまたはマイク | |
| オーディオ入出力 | 3.5MMオーディオ |
| オーディオフォーマット | @48KHz |
| 電気的 | |
| 電源アダプター | DC 5~25V |
| 消費電力 | <5W |
| LEDインジケーター | |
| P/S | 電源 |
| DAT | データ |
| 機械的 | |
| 寸法 (LxWxH) | 120 x 105 x 28 mm |
| 重量 | 1.5KG/ペア |
| ケーシング | アルミニウムケース |
| 取り付けオプション | 壁掛け |
| 環境 | |
| 動作温度 | -20℃～+70℃ |
| 保管温度 | -40℃～+80℃ |
| 動作湿度 | 0~95% |
| MTBF | ≥100000時間 |
SDIファイバーエクステンダー 注文情報
| モデル | 説明 |
| LNK-3G-1BV1T2BD2A1M | 1Ch 双方向 3G-SDI (ループ + 1Ch タリー + 2Ch 双方向 RS485 または RS422 + 2Ch ステレオオーディオ + 1Ch マイク) オーバーファイバーコンバーター、シングルモードファイバー、LC、20km、送信機と受信機を含む、ペアで使用 |

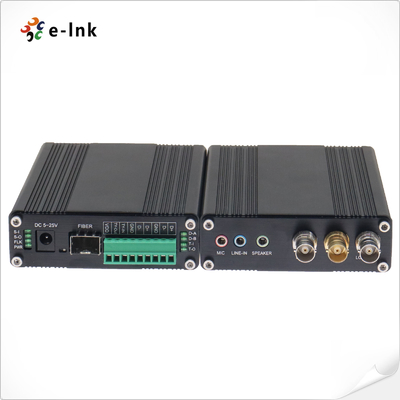

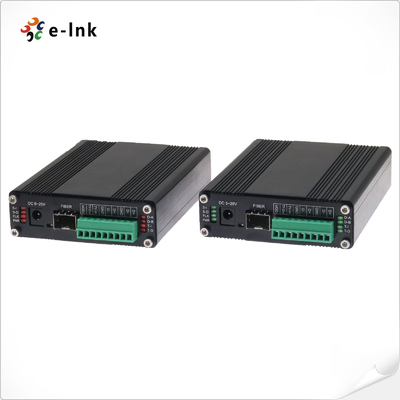

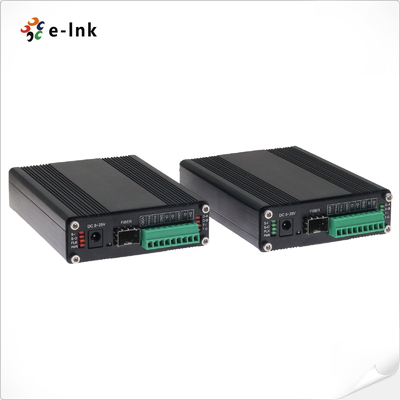

SDIファイバーエクステンダー パネル
注:
1. To+/To- は、電流50MAでLEDを駆動できます
2. タリー信号接続用のTIN/TCM
3. RS485 (デフォルト) または RS422 (オプション) 用のT+/R-
