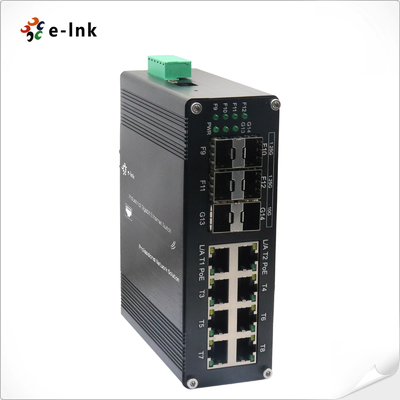

産業用 8 TP ポートと 6 ファイバー ポート SFP+ ネットワーク統合のための管理されたイーサネット スイッチ

► SFPオプション。SFPはSFPオプションページで選択してください

概要

ETH-IMC2408MPシリーズは、産業グレードのL2+マネージドマルチギガビットPoE+スイッチで、

高出力PoE供給と高度なファイバー接続を組み合わせたものです。8×ギガビットPoE+ポートを搭載し、

(802.3at、30W/ポート)、4×1G SFPスロット、2×10G SFP+アップリンクを備え、この強化されたスイッチは、

過酷な環境における帯域幅を大量に消費するPower over Ethernetアプリケーション向けに設計されています。

主な特徴と利点:
✔ 高出力PoE+設計:
- 8× 10/100/1000Base-T(X)ポートは、ポートあたり最大30Wを供給します
- 複数の高需要デバイスに電力を供給するための合計240WのPoEバジェット

✔ マルチギガビットファイバー接続:
- 4× 1000Base-X SFPスロット (1G) + 2× 10G SFP+ポート
- シングルモード/マルチモード (1/2コア) モジュールをサポート
- 短距離から80km+までの柔軟なファイバートポロジを可能にします

✔ 産業用信頼性:
- -40°C～+75°Cの動作温度範囲
- DINレールまたは壁面取り付けオプション
- EMI/サージ保護 (EN61000-6-2/4準拠)

✔ 高度なL2+管理:
- VLAN、QoS、PoE電力管理
- 最適化されたマルチキャストトラフィックのためのIGMPスヌーピング
- フェイルセーフ動作のためのデュアルファームウェアイメージ

理想的なアプリケーション:
• 高解像度監視システム (10Gバックホールを備えたPTZカメラ)
• 屋外無線ネットワーク (ファイバーアグリゲーションを備えたPoE給電WAP)
• PoEとファイバーの要件が混在する産業オートメーション
• 交通インフラ (トンネル/橋梁監視システム)

高出力PoE、1Gアクセスポート、10Gファイバーアップリンクを独自に組み合わせることで、

ETH-IMC2408MPシリーズは、最新の産業用ネットワークに比類のない汎用性を提供します。スイッチの

強化された設計により、極端な条件下でも24時間365日の運用が保証され、スケーラブルな帯域幅が提供されます

および、成長するIoT展開のための電力。

特徴

► DIPスイッチは、ワンキーVLAN、ワンキーリング管理、PoEリセット、250m PoEをサポート

ネットワーク

► USB-Cポートを接続して、RS232シリアルポートにアクセスすることなく、簡単に管理できます

► 9Kバイトジャンボフレーム

► IEEE 802.3az Energy Efficient Ethernet (EEE)

► IP40アルミニウムケース

► DINレール設置をサポート

► 8x10/100/1000Base-T 802.3at PoE + 4x1000Base-X SFP + 2x 10GBase-SR/LR SFP+をサポート

► 10/100/1000Mbps RJ45ポートは、全二重/半二重、自動ネゴシエーション、自動MDI/MDIXをサポート

► IEEE802.3af/at準拠

アプリケーション

技術インデックス

イーサネット

規格:
IEEE802.3 10BASE-T	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3ae 10GBase-R
	IEEE802.3p QoS
	IEEE802.1d スパニングツリー
	転送とフィルタリングレート:
14,880pps (10Mbps)	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
	1,488,000,000pps (10000Mbps)
	パケットバッファメモリ:
12Mビット	処理タイプ:
ストアアンドフォワード	バックプレーン帯域幅
110Gbps	最大パケット長:
9Kバイトジャンボフレーム	アドレス表サイズ:
8K MACアドレス	インターフェース
コネクタ:
8 x RJ45	RS485:
1 x RS485 (オプション)	光ポート:
4 x 1000Base-X SFP	2 x 10G Base-SR/LR SFP+ USB-C:
1 x USB-C (管理用)	RS485シリアルインターフェース (オプション)
物理インターフェース
産業標準3ピンネジ端子	データ型
1Ch RS485双方向	RS-485信号
Data+、Data-、GND	シリアルポート線間距離 (銅)
1000メートル	ボーレート
0～800kbps	PoE (Power over Ethernet)
標準:
IEEE 802.3at Power over Ethernet Plus	IEEE 802.3af Power over Ethernet
	ポート:
RJ45	電源ピン割り当て
4/5(+), 7/8(-)	PoEバジェット:
最大240ワットのPoEバジェット	環境
温度:-40°C～80°C (-40°F～176°F)
保管温度:	-40°C～85°C (-40°F～185°F)
相対湿度:	5%～95% 結露しないこと
MTBF	> 200,000時間
電気的および機械的	入力電源:
48～57VDC、冗長電源 (6ピン端子台)
消費電力:	最大8W (PoE使用時
<240W)	保護:電源入力過負荷:
自動リセット可能
逆極性:	あり
DI	Pスイッチ
4桁DIPスイッチ機能DIP
機能	設定	SW 1	VLAN
	ON - 有効	時間管理	LEDインジケーター:	PWR:
	ON - 有効	OFF - 無効	LEDインジケーター:	PWR:
	ON - 有効	OFF - 無効	LEDインジケーター:	PWR:
	ON - 有効	OFF - 無効	LEDインジケーター:	PWR:
電源ステータス
イーサネット (ポートごと):	リンク/アクティビティ
PoE (オプション)	PoEステータス
ファイバー:	ギガビットSFPポート: F9～F12
10G SFP+ポート: F13、F14	寸法 (幅x奥行きx高さ):
	149 x 114 x 50 mm
重量:	0.55Kg
ケーシング:	アルミニウムケース
取り付けオプション:	DINレールマウント
ソフトウェア機能	冗長プロトコル
STP/RSTP/MSTP/ERPSv2、リンクアグリゲーションをサポート
マルチキャストサポート	IGMPスヌーピングV1/V2/V3をサポート、GMRP、GVMP、802.1Qをサポート
VLAN	IEEE 802.1Q 4K VLANをサポート、QINQ、ダブルVLANをサポート
時間管理	SNTP
QOS	フローベースのリダイレクト
フローベースのレート制限	フローベースのパケットフィルタリング 各ポートの8*出力キュー 802.1p/DSCP優先度マッピング Diff-Serv QoS、優先度マーク/リマーク キュー スケジューリング アルゴリズム (SP、WRR、SP+WRR) ACL ポートベースの発行ACL
ポートとVLANに基づくACL	L2からL4パケットフィルタリング、最初の80バイトのメッセージを照合。 MAC、宛先MACアドレス、IPソース、宛先IP、IPプロトコルタイプ、TCP/UDPポート、TCP/UDPポート範囲、VLANなどに基づくACLを提供 PoE管理 PoE電源の総電力制限
PoE出力電力割り当て	PoE出力優先度設定 PoE動作ステータス PoE操作のスケジューリング 診断メンテナンス ポートミラーリング、Syslog、Pingをサポート
管理機能	管理用のCLI、WEB、SNMPv1/v2/v3、Telnetサーバー、EEE、LLDP、DHCPサーバー/クライアント(IPv4/IPv6)、クラウド/MQTTをサポート
アラーム管理	1方向リレーアラーム出力、RMON、TRAPをサポート
セキュリティ	ブロードキャストストーム保護、HTTPS/SSLv3、AAA & RADIUS、SSH2.0
DHCPスヌーピング、オプション82、802.1Xセキュリティアクセスをサポート、	ユーザー階層管理、ACLアクセス制御リストをサポート、 DDOS、ポートベースのMACフィルタリング/バインディング、MACブラックホール、IPソース保護、ポート分離、ARPメッセージ速度制限をサポート 高度なレイヤー2+機能 IPv4/IPv6管理
スタティックルート	規制承認 ISO9001、CE、RoHS、FCC
EN55022:2010+AC: 2011、クラスA
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (サージ)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
注文情報
モデル

説明
