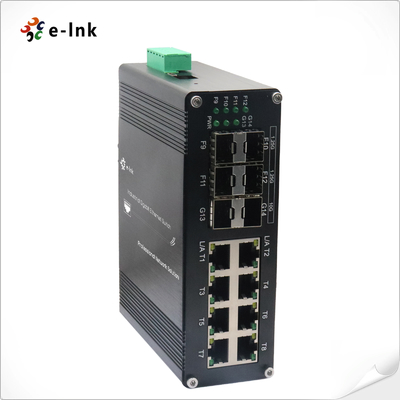

ネットワーク統合のための産業用 SFP+ 8 TP ポートおよび 6 ファイバーポートマネージドイーサネットスイッチ

► DINレール電源。端子台用のオープンワイヤ。

概要

ETH-IMC2408Mシリーズは、要求の厳しい環境での高性能ネットワーキング向けに設計された、産業用マネージドマルチギガビットイーサネットスイッチです。

8×ギガビット銅ポート、4×1G SFPスロット、2×10G SFP+ポートを組み合わせることで、この強化されたスイッチは、帯域幅を大量に消費するアプリケーションに優れた接続性を提供します。

主な機能と利点:

✔ ハイブリッドポート構成:

- 8×10/100/1000Base-T(X) RJ45ポート（自動MDI/MDI-X付き）
- 4×1000Base-X SFPスロット（1G）
- 高速アップリンク用の2×10G SFP+ポート
✔ 将来性のあるファイバーサポート:
- 1Gおよび10G光ファイバーの両方に対応

- シングルモード/マルチモード（1/2コア）SFP/SFP+モジュールをサポート
- 最大80kmの長距離接続を可能にします（適切な光ファイバーを使用）
✔ 産業グレードの信頼性:
- -40℃～+75℃の動作温度範囲

- DINレールまたは壁面取り付けオプション
- サージ保護と耐振動性
✔ 高度な管理:
- VLAN、QoS、IGMPスヌーピング

- ポートミラーリングとトラフィック優先順位付け
- Web/CLI/SNMP管理インターフェース
理想的なアプリケーション:
• 4K IPカメラを備えた高帯域幅監視システム

• 10Gアップリンクを必要とする産業用バックボーンネットワーク
• 5G/Wi-Fi 6展開用のワイヤレスアグリゲーションポイント
• スマート交通システム（ITS、鉄道通信）
1Gアクセスポートと10Gファイバーアップリンクのユニークな組み合わせにより、ETH-IMC2408Mシリーズは、エッジデバイスとコアネットワーク間のギャップを埋めます。このスイッチの強化された設計により、過酷な条件下でも信頼性の高い動作が保証され、増大するネットワーク需要に対応できるスケーラブルな帯域幅が提供されます。
機能

► RS232シリアルポートにアクセスすることなく、USB-Cポートを接続して簡単に管理できます

► 9Kバイトジャンボフレーム

► IEEE 802.3az Energy Efficient Ethernet (EEE)

► IP40アルミニウムケース

► DINレール取り付けをサポート

► -40℃～80℃（-40°F～176°F）の動作温度

► 8x10/100/1000Base-T + 4x1000Base-X SFP + 2x 10GBase-SR/LR SFPをサポート

► 10/100/1000Mbps RJ45ポートは、全二重/半二重、自動ネゴシエーション、自動MDI/MDIXをサポート

アプリケーション

技術インデックス

イーサネット

規格:

IEEE802.3 10BASE-T

IEEE802.3u 100BASE-TX/FX

IEEE802.3ab 1000BASE-T

IEEE802.3z 1000BASE-X

IEEE802.3ae 10GBase-R
IEEE802.3p QoS	IEEE802.1d スパニングツリー
	転送とフィルタリングレート:
	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
	1,488,000,000pps (10000Mbps)
	パケットバッファメモリ:
12Mビット	処理タイプ:
	ストアアンドフォワード
	バックプレーン帯域幅
	110Gbps
最大パケット長:	9Kバイトジャンボフレーム
アドレス表サイズ:	8K MACアドレス
インターフェース	コネクタ:
8 x RJ45	RS485:
1 x RS485 (オプション)	光ポート:
4 x 1000Base-X SFP
2 x 10G Base-SR/LR SFP+	USB-C:
1 x USB-C (管理用)	RS485シリアルインターフェース（オプション）
物理インターフェース	産業用標準3ピンネジ端子 データ型
1Ch RS485双方向	RS-485信号
Data+、Data-、GND
シリアルポート線間距離（銅線）	1000メートル
ボーレート	0～800kbps
環境	動作温度:
-40℃～80℃（-40°F～176°F）	保管温度:
-40℃～85℃（-40°F～185°F）	相対湿度:
5%～95% 結露しないことMTBF
> 200,000時間	電気的および機械的
入力電源:	12～48VDC、冗長電源（6ピン端子台）
消費電力:	最大8W（PoE使用時
<240W)	保護:
電源入力過負荷:
自動リセット可能	逆極性:

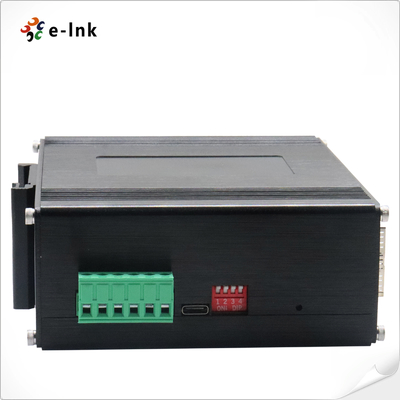

あり	DIPスイッチ
4桁DIPスイッチ機能
DIP	機能
設定	SW 1
VLANON - 有効
OFF - 無効	SW 2	リング管理	ON - 有効
	OFF - 無効	フローベースのパケットフィルタリング	予約済み	ON - 予約済み
	OFF - 予約済み	SW 4	予約済み	ON - 予約済み
	OFF - 予約済み	リンク/アクティビティ	ファイバー:	ギガビットSFPポート: F9～F12
	イーサネット（ポートごと）:	リンク/アクティビティ	ファイバー:	ギガビットSFPポート: F9～F12
10G SFP+ポート: F13、F14
寸法（幅x奥行きx高さ）:	149 x 114 x 50 mm
重量:	0.55Kg
ケーシング:	アルミニウムケース
	取り付けオプション:
DINレールマウント	ソフトウェア機能
冗長プロトコル	STP/RSTP/MSTP/ERPSv2、リンクアグリゲーションをサポート
マルチキャストサポート	IGMPスヌーピングV1/V2/V3をサポート、GMRP、GVMP、802.1Qをサポート
VLAN	IEEE 802.1Q 4K VLANをサポート、QINQ、Double VLANをサポート
時間管理
SNTP	QOS
フローベースのリダイレクト	フローベースのレート制限
フローベースのパケットフィルタリング	各ポートの8*出力キュー802.1p/DSCP優先度マッピング
Diff-Serv QoS、優先度マーク/リマーク	キューイングアルゴリズム（SP、WRR、SP+WRR）
ACL	ポートベースの発行ACL ポートとVLANに基づくACL L2からL4パケットフィルタリング、最初の80バイトのメッセージを照合。 MAC、宛先MACアドレス、IPソース、宛先IP、IPプロトコルタイプ、TCP/UDPポート、TCP/UDPポート範囲、VLANなどに基づくACLを提供 診断メンテナンス ポートミラーリング、Syslog、Pingをサポート
管理機能	CLI、WEB、SNMPv1/v2/v3、Telnetサーバーを管理、EEE、LLDP、DHCPサーバー/クライアント（IPv4/IPv6）、Cloud/MQTTをサポート アラーム管理 1方向リレーアラーム出力、RMON、TRAPをサポート セキュリティ
ブロードキャストストーム保護、HTTPS/SSLv3、AAA & RADIUS、SSH2.0	DHCPスヌーピング、オプション82、802.1Xセキュリティアクセスをサポート
ユーザー階層管理、ACLアクセス制御リストをサポート	DDOS、ポートベースのMACフィルタリング/バインディング、MACブラックホール、IPソース保護、ポート分離、ARPメッセージ速度制限をサポート
高度なレイヤー2+機能	IPv4/IPv6管理
スタティックルート	規制承認 ISO9001、CE、RoHS、FCC EN55022:2010+AC: 2011、クラスA EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013	EN55024:2010 IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (サージ)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
注文情報
モデル
説明
ETH-IMC2408M
産業用L2+ 8ポート10/100/1000T + 4ポート1G SFP + 2ポート10G SFP+ マネージドイーサネットスイッチ
SFPオプション
► SFPオプション。SFPオプションページでSFPを選択してください

► SFPモジュールは別途購入する必要があります。
