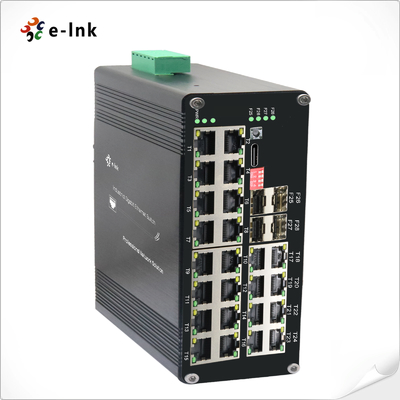

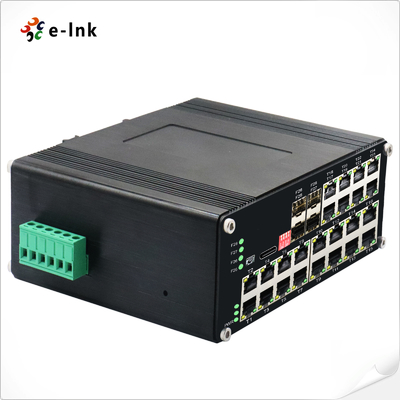

ネットワーク統合用産業用24 TPポートおよび4ファイバーポートSFPマネージドイーサネットスイッチ

産業用L2+ 24ポート10/100/1000T 802.3at PoE + 4ポート1000X SFPマネージドイーサネットスイッチ

概要

ETH-DIMC2424MPシリーズは、高密度電力供給と堅牢なネットワーク機能を組み合わせた産業グレードのL2+マネージドPoE+イーサネットスイッチです。

24×ギガビット

PoE+ポート（IEEE 802.3at、ポートあたり30W）と4×1000Base-X SFPファイバーアップリンクを備え、この強化された

スイッチは、過酷な環境でのミッションクリティカルな展開のために設計されています。

主な機能と利点:
✔ 高出力PoE+設計: 24×10/100/1000Base-T(X)ポートは、ポートあたり最大30Wを供給し、

PTZカメラやワイヤレスAPなどの電力消費の多いデバイスをサポートします。
✔ デュアルメディア接続: 4×SFPスロット（シングル/マルチモード、1/2コア）により、長距離ファイバー

バックボーンリンクが可能になります。
✔ 産業用信頼性: 異常な温度（-40℃～+75℃）で動作し、サージ保護と

耐振動性を備えています。
✔高度なL2+管理: VLAN、QoS、IGMPスヌーピング、ポートミラーリングにより、トラフィック制御を最適化。
✔ プラグアンドプレイのシンプルさ: 自動MDI/MDI-Xと自動ネゴシエーションにより、設置が簡単になります。

一般的なアプリケーション:
• 大規模IP監視システム（24台以上のカメラに給電）
• 銅線/ファイバーの混合トポロジーを持つ産業用IoTネットワーク
• PoEとファイバーバックホールを必要とする屋外ワイヤレスメッシュネットワーク
• スマートシティインフラ（交通制御、街路照明）

720Wの総PoEバジェットとキャリアグレードの耐久性を備えたETH-DIMC2424MPシリーズは、

過酷な環境で高出力のネットワークデバイスを展開するための究極のソリューションです。そのモジュール式

ファイバーオプションは、ネットワークを将来にわたって保護し、強化された設計は、標準的な

スイッチが失敗する場所で24時間365日の運用を保証します。

機能

► RS232シリアルポートにアクセスすることなく、USB-Cポートを接続して簡単に管理できます

► 10Kバイトジャンボフレーム

► IEEE 802.3az Energy Efficient Ethernet (EEE)

► IP40アルミニウムケース

► DINレール設置をサポート

► -40℃～80℃（-40°F～176°F）の動作温度

► 24x10/100/1000Base-T + 4x1000Base-X SFPをサポート

► 10/100/1000Mbps RJ45ポートは、全二重/半二重、自動ネゴシエーション、自動MDI/MDIXをサポート

► IEEE802.3af/at準拠

► DIPスイッチは、ワンキーVLAN、ワンキーリング管理、PoEリセット、250m PoEネットワークをサポート

アプリケーション

技術インデックス

イーサネット

規格:
IEEE802.3 10BASE-T	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d スパニングツリー
	転送とフィルタリングレート:
14,880pps (10Mbps)	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
	パケットバッファメモリ:
12Mビット	処理タイプ:
ストアアンドフォワード	バックプレーン帯域幅
110Gbps	最大パケット長:
10Kバイトジャンボフレーム	アドレス表サイズ:
8K MACアドレス	インターフェース
コネクタ:
24 x RJ45	RS485:
1 x RS485 (オプション)	光ポート:
4 x 1000Base-X SFP	USB-C:
1 x USB-C (管理用)	RS485シリアルインターフェース（オプション）
物理インターフェース
産業標準3ピンネジ端子	データ型
1Ch RS485双方向	RS-485信号
Data+、Data-、GND	シリアルポート線間距離（銅線）
1000メートル	ボーレート
0～800kbps	PoE（Power over Ethernet）
規格:
IEEE 802.3at Power over Ethernet Plus	IEEE 802.3af Power over Ethernet
	ポート:
RJ45	電源ピン割り当て
4/5(+), 7/8(-)	PoEバジェット:
最大720ワットのPoEバジェット	環境
動作温度:-40℃～80℃（-40°F～176°F）
保管温度:	-40℃～85℃（-40°F～185°F）
相対湿度:	5%～95% 結露しないこと
MTBF	> 200,000時間
電気的および機械的	入力電源:

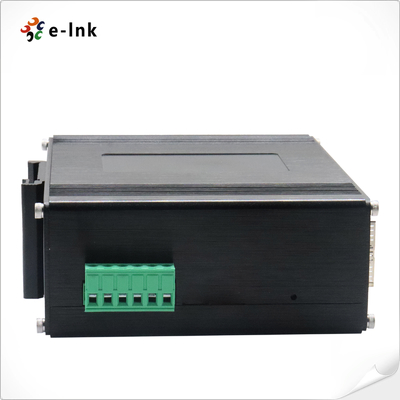

48～57VDC、冗長電源（6ピン端子台）
消費電力:	最大8W（PoE使用時
<720W)	保護:電源入力過負荷:
自動リセット可能
逆極性:	あり
DI	Pスイッチ
4桁DIPスイッチ機能DIP
機能	設定	SW 1	VLAN
	ON - 有効	時間管理	LEDインジケーター:	電源:
	ON - 有効	OFF - 無効	LEDインジケーター:	電源:
	ON - 有効	OFF - 無効	LEDインジケーター:	電源:
	ON - 有効	OFF - 無効	LEDインジケーター:	電源:
電源ステータス
イーサネット（ポートごと）:	リンク/アクティビティ
PoE	PoEステータス（T1～T24）
ファイバー:	ギガビットSFPポート: F25～F28
寸法（幅x奥行きx高さ）:	155 x 115 x 85 mm
重量:	1.2KG
ケーシング:	アルミニウムケース
取り付けオプション:	DINレールマウント
ソフトウェア機能	冗長プロトコル
STP/RSTP/MSTP/ERPSv2、リンクアグリゲーションをサポート
マルチキャストサポート	IGMPスヌーピングV1/V2/V3をサポート、GMRP、GVMP、802.1Qをサポート
VLAN	IEEE 802.1Q 4K VLANをサポート、QINQ、Double VLANをサポート
時間管理	SNTP
QOS	フローベースのリダイレクト
フローベースのレート制限	フローベースのパケットフィルタリング 各ポートの8*出力キュー 802.1p/DSCP優先度マッピング Diff-Serv QoS、優先度マーク/リマーク キュー スケジューリング アルゴリズム (SP, WRR, SP+WRR) ACL ポートベースの発行ACL
ポートとVLANに基づくACL	L2からL4パケットフィルタリング、最初の80バイトのメッセージを照合。 MAC、宛先MACアドレス、IPソース、宛先IP、IPプロトコルタイプ、TCP/UDPポート、TCP/UDPポート範囲、VLANなどに基づくACLを提供 PoE管理 PoE電源の総電力制限
PoE出力電力割り当て	PoE出力優先度設定 PoE動作ステータス PoE操作のスケジューリング 診断メンテナンス ポートミラーリング、Syslog、Pingをサポート
管理機能	CLI、WEB、SNMPv1/v2/v3、Telnetサーバーを管理、EEE、LLDP、DHCPサーバー/クライアント（IPv4/IPv6）、Cloud/MQTTをサポート
アラーム管理	1方向リレーアラーム出力、RMON、TRAPをサポート
セキュリティ	ブロードキャストストーム保護、HTTPS/SSLv3、AAA & RADIUS、SSH2.0
DHCPスヌーピング、オプション82、802.1Xセキュリティアクセスをサポート	ユーザー階層管理、ACLアクセス制御リストをサポート DDOS、ポートベースのMACフィルタリング/バインディング、MACブラックホール、IPソース保護、ポート分離、ARPメッセージ速度制限をサポート 高度なレイヤー2+機能 IPv4/IPv6管理
スタティックルート	規制承認 ISO9001、CE、RoHS、FCC
EN55022:2010+AC: 2011、クラスA
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (サージ)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
