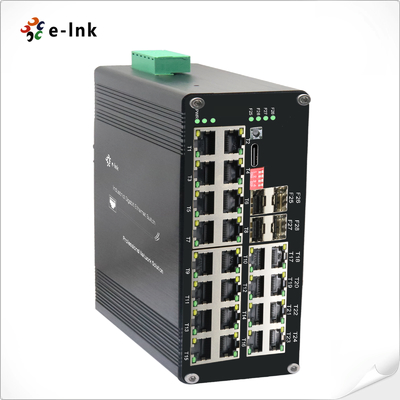

ネットワークを統合するための産業管理されたSFP 24TPポートと4ファイバーポートイーサネットスイッチ

産業用L2+ 24ポート 10/100/1000T + 4-ポート 1000X SFP マネージド イーサネット スイッチ

概要

ETH-DIMC2424Mシリーズは,工業グレードのL2+管理エスネットスイッチで,

高密度ネットワークの展開 要求の高い環境で 24×10/100/1000Base-T (((X)

銅ポートと4×1000Base-X SFPファイバースロットで この頑丈なスイッチは 優れた接続性を提供します

産業用アプリケーションの性能

主要な特徴:
- 高ポート密度: 24×自動交渉 Gigabit Ethernet ポートとフル/ハーフデュプレックスと自動

MDI/MDI-X サポート
- 柔軟なファイバーアップリンク: 1 モード/マルチ モード (1/2 コア) モジュールと互換性のある 4 × SFP スロット
- 先進的なL2+管理:VLAN,QoS,セキュリティ,ネットワークを含む包括的な機能

監視
- 産業用耐久性: 極端な条件 (-40°Cから+75°C) で信頼性の高い動作のために設計されています

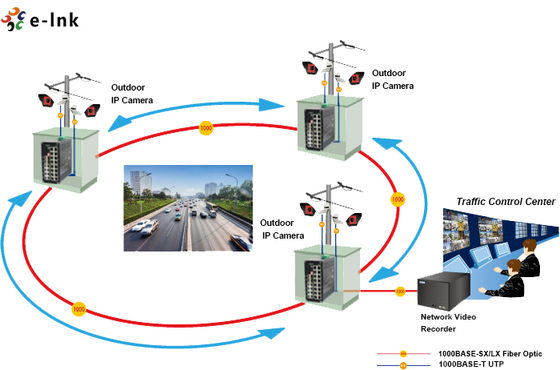

理想的な用途:
✓ 大規模な産業自動化システム
✓ 高密度IP監視ネットワーク
✓ 企業向け無線アクセスポイントの導入
✓ ファイバーバックハールによる遠隔サイト接続
✓ 強化機器を必要とするミッション・クリティックインフラ

ETH-DIMC2424Mシリーズは,高いポート数とファイバー接続の組み合わせにより,

銅アクセスとファイバーバックボーン機能の両方を必要とするネットワークのためのスケーラブルなソリューションです

スイッチの工業用構造により,厳しい環境でも信頼性の高い性能が保証されます.

ネットワークの精密な制御と最適化を可能にします.

特にネットワークの信頼性,拡張性,リモート管理のアプリケーションに適しています

重要な要件です

特徴

10Kバイトジャンボフレーム

IEEE 802.3az エネルギー効率の良いイーサネット (EEE)

IP40 アルミケース

DIN-Rail の設置をサポートする

〜40°C~80°C (〜40°F~176°F) 動作する

24x10/100/1000Base-T + 4x1000Base-X SFP をサポートする

10/100/1000Mbps RJ45 ポートはフル/ハーフデュプレックス,自動交渉,自動MDI/MDIXをサポート

RS232 にアクセスする必要なく,簡単に管理するためにUSB-Cポートを接続するサポート

シリアルポート

適用する

テクニカルインデックス

イーサネット
基準:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d スパンディングツリー
フォワード&フィルタリングレート:	14,880pps (10Mbps)
	148800pps (100Mbps)
	1,488,000pps (1000Mbps)
パケットバッファメモリ:	12Mビット
処理タイプ:	保存・転送
バックプランの帯域幅	110Gbps
最大パケット長さ:	10K バイト ジャンボフレーム
アドレステーブル サイズ:	8K MAC アドレス
インターフェース
コネクタ:	24 x RJ45
RS485:	1 x RS485 (オプション)
オプティカルポート:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (管理用)
RS485 シリアルインターフェイス (オプション)
物理インターフェース	工業標準の3ピン螺旋端末
データ型	1Ch RS485 双方向
RS-485信号	データ+ データ- GND
シリアルポートライン距離 (銅)	1000メートル
バウッド率	0 ~ 800kbps
環境ラント
動作温度:	-40°Cから80°C (-40°Fから176°F)
保存温度:	-40°Cから85°C (-40°Fから185°F)
相対湿度:	5%~95% 凝縮しない
MTBF	>20000時間
電気・機械

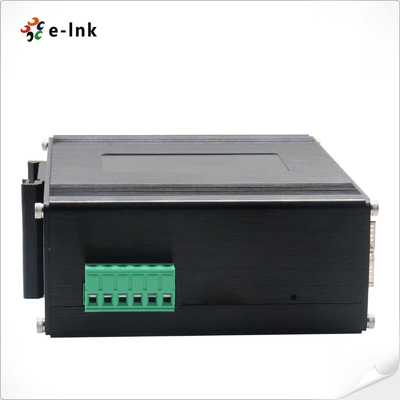

入力電源:	12~48VDC,冗長電源 (6ピンの端末ブロック)
電力消費量:	最大 8W
保護:
電源入力の過負荷:	自動リセット可能
逆極性	現在
DIP スイッチ
4桁のDIPスイッチ機能	DIP	機能	設定
	SW 1	VLAN	オン - 有効	OFF - 障害者
	SW 2	リングマネジメント	オン - 有効	OFF - 障害者
	SW 3	予約済み	ON - 予約済み	OFF - 予約済み
	SW 4	予約済み	ON - 予約済み	OFF - 予約済み

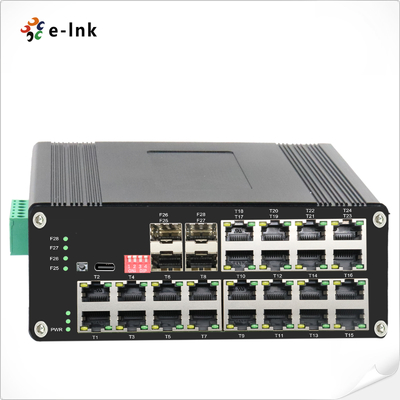

LED インジケーター:
PWR: パートナー:	パワー状態
イーサネット (ポートごとに):	関連性/活動
RJ45ポート	(T1~T24)
繊維:	ギガビット SFP ポート: F25~F28
サイズ (WxDxH):	155 x 115 x 85 mm
体重:	1.2KG
ケース:	アルミケース
マウントオプション:	DIN-Rail マウント
ソフトウェアの特徴
冗長性に関するプロトコル	STP/RSTP/MSTP/ERPSv2,リンクアグリゲーションをサポートする
マルチキャストサポート	IGMP スヌーピング V1/V2/V3 サポート GMRP GVMP802.1Q
VLAN	IEEE 802.1Q 4K VLAN,QINQ,ダブルVLANをサポートする
時間 管理	SNTP
QOS	流量ベースのリダイレクト 流通率制限 流量ベースのパケットフィルタリング 8*各ポート802.1p/DSCP優先マッピングの出力キュー Diff-Serv QoS,優先度マーク/注記 キュースケジューリングアルゴリズム (SP,WRR,SP+WRR)
ACL	ポートベースの発行ACL ポートとVLANに基づくACL L2からL4のパケットフィルタリング,最初の80バイトのメッセージにマッチする. MAC,Destination MAC アドレス,IP ソース,Destination IP,IP プロトコル タイプ,TCP/UDP ポート,TCP/UDP ポート 範囲,VLAN などに基づいて ACL を提供する
診断 メンテナンス	ポートのミラーリング,Syslog,Pingをサポートする
管理機能	CLI,WEB,SNMPv1/v2/v3,管理のためのTelnetサーバー,EEE,LLDP,DHCPサーバー/クライアント ((IPv4/IPv6),クラウド/MQTTをサポートする
アラーム管理	1方向リレーアラーム出力,RMON,TRAPをサポートする
セキュリティ	ブロードキャスト・ストーム・プロテクション,HTTPS/SSLv3,AAA&RADIUS,SSH2.0 DHCP スヌーピングをサポートします オプション82802.1X セキュリティアクセス ユーザの階層管理,ACL アクセス コントロール リストをサポートする DDOS,ポートベースのMACフィルタリング/バインド,MACブラックホール,IPソース保護,ポート隔離,ARPメッセージ速度制限をサポート
アドバンストレイヤ 2+ 機能	IPv4/IPv6 管理 静的経路
規制による承認
ISO9001,CE,RoHS,FCC
EN55022:2010+AC: 2011,Aクラス
EN 61000-3-2:2006+A1: 2009+A2: 2009
EN 61000-3-3:2013
EN55024:2010
IEC 61000-4-2:2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4:2012 (EFT)
IEC 61000-4-5:2014 (急増)
IEC 61000-4-6:2013 (CS)
IEC 61000-4-8:2009 (PFMF)
