産業用8ポート10/100/1000Base-T 802.3at PoE + 2ポート1000Base-X SFP硬化管理エスネットスイッチ

産業用L2+ 8ポート 10/100/1000T 802.3at PoE +2- ポート1000X SFP 管理されたイーサネットスイッチ

概要

ETH-IMC208MPシリーズは,産業レベルのL2+管理Ethernetスイッチで,

高性能ネットワークで,強力なPower over Ethernet (PoE) 機能が備わっています.

8×10/100/1000Base-T (((X) ポートとIEEE 802.3at PoE+サポート (ポートあたり最大30W)

2×1000Base-X SFPスロット,この硬化スイッチは,両銅のための柔軟な接続を提供します

ファイバーネットワークです

厳しい産業環境のために設計されたスイッチは,フル/ハーフデュプレックスモード,自動

MDI/MDI-X,および幅広いシングルモード/マルチモードSFPモジュール (1/2コア) を確保し,

様々なアプリケーションへのシームレスな統合

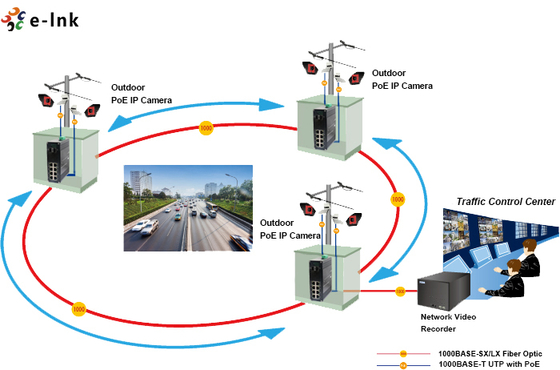

ネットワークトラフィックの詳細な制御を提供し,IP監視に理想的です

(PoEカメラ) ワイヤレスアクセスポイント 遠隔産業ネットワーク
✔ 8× ギガビット PoE+ ポート (802.3at,ポートあたり 30W)
✔ 2× SFP ファイバー アップリンク 長距離またはノイズ 免疫接続
✔ 工業用硬化設計 (-40°C から +75°C の操作)
✔自動交渉とプラグアンドプレイの展開
✔ L2+ マネージド スイッチング

PoEデバイスとファイバーバックボーンを

環境に

特徴

9Kバイトジャンボフレーム

IEEE 802.3az エネルギー効率の良いイーサネット (EEE)

IP40 アルミケース

DIN-Rail の設置をサポートする

〜40°Cから80°C (−40°Fから176°F) の動作温度

IEEE802.3af/at に準拠する

DIP スイッチは1キーVLAN,1キーリング管理,PoEリセットおよび250mPoEをサポートします

ネットワーク

RS232 にアクセスする必要なく,簡単に管理するためにUSB-Cポートを接続するサポート

シリアルポート

8x10/100/1000Base-T + 2x1000Base-X SFP をサポートする

10/100/1000Mbps RJ45 ポートはフル/ハーフデュプレックス,自動交渉,自動MDI/MDIXをサポート

適用する

テクニカルインデックス

イーサネット
基準:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3ae 10GBASE-R
	IEEE802.3p QoS
	IEEE802.1d スパンディングツリー
フォワード&フィルタリングレート:	14,880pps (10Mbps)
	148800pps (100Mbps)
	1,488,000pps (1000Mbps)
	1,488,000,000pps (10000Mbps)
パケットバッファメモリ:	12Mビット
処理タイプ:	保存・転送
バックプランの帯域幅	110Gbps
最大パケット長さ:	9K バイト ジャンボフレーム
アドレステーブル サイズ:	8K MAC アドレス
インターフェース

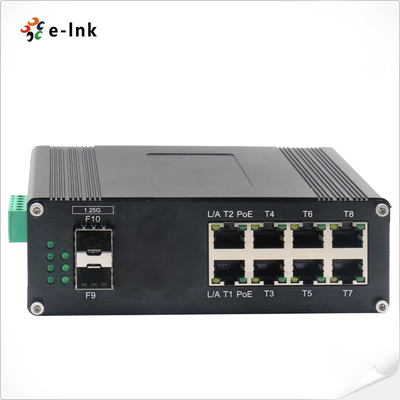

コネクタ:	8 x RJ45
RS485:	1 x RS485 (オプション)
オプティカルポート:	2 x 1000Base-X SFP
USB-C:	1 x USB-C (管理用)
RS485 シリアルインターフェイス (オプション)
物理インターフェース	工業標準の3ピン螺旋端末
データ型	1Ch RS485 双方向
RS-485信号	データ+データ-GND
シリアルポートライン距離 (銅)	1000メートル
バウッド率	0 ~ 800kbps
PoE (イーサネット上の電源)
標準:	IEEE 802.3at パワーオーバーイーサネットプラス
	IEEE 802.3af パワー・オーバー・イーサネット
ポート:	RJ45
パワーピン割り当て	4/5(+), 7/8(-)
PoE予算:	240ワットまでのPOE予算
環境ラント
動作温度:	-40°Cから80°C (-40°Fから176°F)
保存温度:	-40°Cから85°C (-40°Fから185°F)
相対湿度:	5%~95% 凝縮しない
MTBF	>20000時間
電気・機械

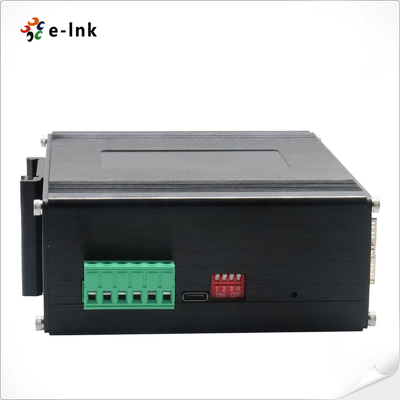

入力電源:	48~57VDC,冗長電源 (6ピンの端末ブロック)
電力消費量:	8W 最大 (使用中のPoE <240W)
保護:
電源入力の過負荷:	自動リセット可能
逆極性	現在
DIP スイッチ
4桁のDIPスイッチ機能	DIP	機能	設定
	SW 1	VLAN	オン - 有効	OFF - 障害者
	SW 2	リングマネジメント	オン - 有効	OFF - 障害者
	SW 3 (アップグレードされる)	250m PoEネットワーク	オン - 有効	OFF - 障害者
	SW 4 (アップグレードされる)	PoE リセット	オン - 有効	OFF - 障害者
LED インジケーター:
PWR: パートナー:	パワー状態
イーサネット (ポートごとに):	関連性/活動
PoE: ポイント	PoE 状態
繊維:	ギガビット SFP ポート: F9~F10
サイズ (WxDxH):	149 x 114 x 50mm
体重:	0.55Kg

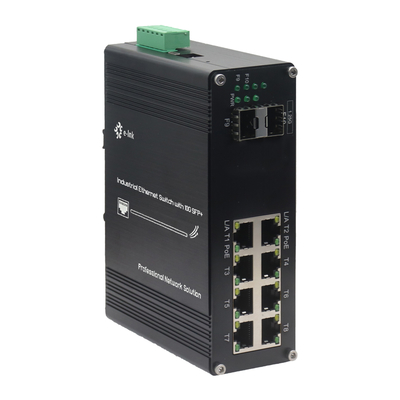

ケース:	アルミケース
マウントオプション:	DIN-Rail マウント
ソフトウェアの特徴
冗長性に関するプロトコル	STP/RSTP/MSTP/ERPSv2,リンクアグリゲーションをサポートする
マルチキャストサポート	IGMP スヌーピング V1/V2/V3 サポート GMRP GVMP802.1Q
VLAN	IEEE 802.1Q 4K VLAN,QINQ,ダブルVLANをサポートする
時間 管理	SNTP
QOS	流量ベースのリダイレクト 流通率制限 流量ベースのパケットフィルタリング 8*各ポート802.1p/DSCP優先マッピングの出力キュー Diff-Serv QoS,優先度マーク/注記 キュースケジューリングアルゴリズム (SP,WRR,SP+WRR)
ACL	ポートベースの発行ACL ポートとVLANに基づくACL L2からL4のパケットフィルタリング,最初の80バイトのメッセージにマッチする. MAC,Destination MAC アドレス,IP ソース,Destination IP,IP プロトコル タイプ,TCP/UDP ポート,TCP/UDP ポート 範囲,VLAN などに基づいて ACL を提供する
PoE管理	PoE電源の総電源制限 PoE出力配分 PoE出力優先設定 PoE 動作状態 PoE 操作のスケジュール
診断 メンテナンス	ポートのミラーリング,Syslog,Pingをサポートする
管理機能	CLI,WEB,SNMPv1/v2/v3,管理のためのTelnetサーバー,EEE,LLDP,DHCPサーバー/クライアント (IPv4/IPv6),クラウド/MQTTをサポートする
アラーム管理	1方向リレーアラーム出力,RMON,TRAPをサポートする
セキュリティ	ブロードキャスト・ストーム・プロテクション,HTTPS/SSLv3,AAA&RADIUS,SSH2.0 DHCP スヌーピングをサポートします オプション82802.1X セキュリティアクセス ユーザの階層管理,ACL アクセス コントロール リストをサポートする DDOS,ポートベースのMACフィルタリング/バインド,MACブラックホール,IPソース保護,ポート隔離,ARPメッセージ速度制限をサポート
アドバンストレイヤ 2+ 機能	IPv4/IPv6 管理 静的経路
規制による承認
ISO9001,CE,RoHS,FCC
EN55022:2010+AC: 2011,Aクラス
EN 61000-3-2:2006+A1: 2009+A2: 2009
EN 61000-3-3:2013
EN55024:2010
IEC 61000-4-2:2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4:2012 (EFT)
IEC 61000-4-5:2014 (急増)
IEC 61000-4-6:2013 (CS)
IEC 61000-4-8:2009 (PFMF)

注文情報
