産業用 L2+ 8 TP ポートと 2 光ファイバーポート SFP マネージドイーサネットスイッチ

産業用L2+ 8ポート10/100/1000T + 2-ポート1000X SFPマネージドイーサネットスイッチ

概要

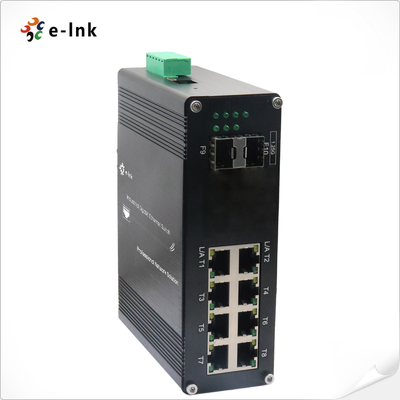

ETH-IMC208Mシリーズは、過酷な環境下での堅牢で

高性能なネットワーキング向けに設計された、産業用L2+マネージドイーサネットスイッチです。8×10/100/1000Base-T(X)銅線

ポート（自動ネゴシエーション、全二重/半二重モード、および自動MDI/MDI-X対応）と、

柔軟なファイバー接続（シングルモードまたはマルチモード、

1/2コアをサポート）用の2×1000Base-X SFPスロットを備えています。

信頼性のために構築されたこの強化スイッチは、要求の厳しい条件下でもシームレスに動作し、

産業オートメーション、監視（IPカメラ）、およびリモートロケーションでのワイヤレスアクセスポイントの展開に最適です。高度なL2+管理機能により、効率的なトラフィック制御、

セキュリティ、ネットワーク最適化を容易に使用しながら実現します。

主な特徴：

✔ 8×ギガビット銅線 + 2×SFPファイバーポートによる多様な接続性
✔ プラグアンドプレイ展開のための自動ネゴシエーションとMDI/MDI-X
✔ 産業グレードの信頼性（-40℃～+75℃動作）
✔ L2+管理機能（VLAN、QoS、セキュリティなど）
✔ IPカメラ、WAP、リモートネットワーキングに最適
産業用および

屋外用途における混合メディアネットワークを統合するための、費用対効果の高い高性能ソリューションです。

特徴

► IEEE 802.3az Energy Efficient Ethernet (EEE)

► IP40アルミニウムケース

► DINレール取り付けをサポート

      ►-40℃～80℃（-40°F～176°F）動作

► RS232シリアルポートにアクセスすることなく、USB-Cポートを接続して簡単に管理できます

► 9Kバイトジャンボフレーム

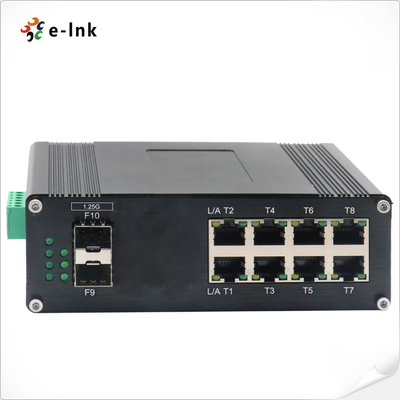

► 8x10/100/1000Base-T + 2x1000Base-X SFPをサポート

► 10/100/1000Mbps RJ45ポートは、全二重/半二重、自動ネゴシエーション、自動MDI/MDIXをサポート

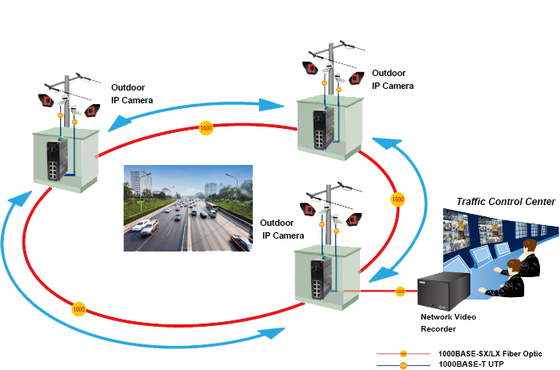

アプリケーション

技術インデックス

イーサネット

規格：

IEEE802.3 10BASE-T
IEEE802.3u 100BASE-TX/FX	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d スパニングツリー
	転送とフィルタリングレート：
	14,880pps (10Mbps)
148,800pps (100Mbps)	1,488,000pps (1000Mbps)
	パケットバッファメモリ：
	12Mビット
処理タイプ：	ストアアンドフォワード
バックプレーン帯域幅	110Gbps
最大パケット長：	9Kバイトジャンボフレーム
アドレス表サイズ：	8K MACアドレス
インターフェース	コネクタ：
8 x RJ45
RS485：	1 x RS485（オプション）
光ポート：	2 x 1000Base-X SFP
USB-C：	1 x USB-C（管理用）
RS485シリアルインターフェース（オプション）	物理インターフェース
産業標準3ピンネジ端子
データ型	1Ch RS485双方向
RS-485信号	Data+、Data-、GND
シリアルポート線間距離（銅線）	1000メートル
ボーレート	0～800kbps
環境	温度：
-40℃～80℃（-40°F～176°F）保管温度：
-40℃～85℃（-40°F～185°F）	相対湿度：
5%～95% 結露しないこと	MTBF
> 200,000時間	電気的および機械的

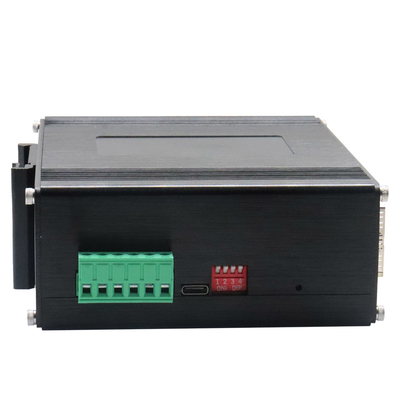

入力電源：	12～48VDC、冗長電源（6ピン端子台）
消費電力：
最大8W	保護：
電源入力過負荷：	自動リセット可能
逆極性：
あり	DI
Pスイッチ	4桁DIPスイッチ機能
DIP機能
設定	SW 1	VLAN	ON - 有効
	OFF - 無効	SNTP	予約済み	ON - 予約済み
	OFF - 無効	SW 3	予約済み	ON - 予約済み
	OFF - 予約済み	LEDインジケーター：	PWR：	電源ステータス
	OFF - 予約済み	LEDインジケーター：	PWR：	電源ステータス
イーサネット（ポートごと）：
リンク/アクティビティ	ファイバー：
ギガビットSFPポート：F9～F10	寸法（幅x奥行きx高さ）：
149 x 114 x 50 mm	重量：
0.55Kg	ケーシング：
アルミニウムケース	取り付けオプション：
DINレールマウント	ソフトウェア機能
冗長プロトコル	STP/RSTP/MSTP/ERPSv2、リンクアグリゲーションをサポート
マルチキャストサポート
IGMPスヌーピングV1/V2/V3をサポート、GMRP、GVMP、802.1Qをサポート	VLAN
IEEE 802.1Q 4K VLANをサポート、QINQ、ダブルVLANをサポート	時間管理
SNTP	QOS
フローベースのリダイレクト	フローベースのレート制限
フローベースのパケットフィルタリング	各ポートの8*出力キュー802.1p/DSCP優先度マッピング Diff-Serv QoS、優先度マーク/リマーク キューイングアルゴリズム（SP、WRR、SP+WRR） ACL ポートベースの発行ACL ポートとVLANに基づくACL
L2からL4パケットフィルタリング、最初の80バイトのメッセージを照合。	MAC、宛先MACアドレス、IPソース、宛先IP、IPプロトコルタイプ、TCP/UDPポート、TCP/UDPポート範囲、VLANなどに基づくACLを提供 診断メンテナンス ポートミラーリング、Syslog、Pingをサポート 管理機能
CLI、WEB、SNMPv1/v2/v3、Telnetサーバーを管理、EEE、LLDP、DHCPサーバー/クライアント（IPv4/IPv6）、クラウド/MQTTをサポート	アラーム管理
1方向リレーアラーム出力、RMON、TRAPをサポート	セキュリティ
ブロードキャストストーム保護、HTTPS/SSLv3、AAA & RADIUS、SSH2.0	DHCPスヌーピング、オプション82、802.1Xセキュリティアクセスをサポート、
ユーザー階層管理、ACLアクセス制御リストをサポート、	DDOS、ポートベースのMACフィルタリング/バインディング、MACブラックホール、IPソース保護、ポート分離、ARPメッセージ速度制限をサポート 高度なレイヤー2+機能 IPv4/IPv6管理 スタティックルート
規制承認	ISO9001、CE、RoHS、FCC EN55022:2010+AC: 2011、クラスA
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (サージ)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
注文情報
モデル
説明

ETH-IMC208M
