産業用 1G/10G SFP+から SFP+ OEO変換機 (3R リピエーター) 1G イーサネットメディア変換機能

SFPオプション

概要

ETH-IMC2402-OEOシリーズは、ミッションクリティカルなネットワークインフラストラクチャ向けに設計された、高性能産業グレード10G

光-電気-光（OEO）コンバーターです。

これらの堅牢なデバイスは、ファイバーメディアコンバーターと長距離

ファイバーリピーターの両方の機能を果たし、極端な温度条件下での10Gbps伝送をサポートします

（-40℃～+80℃）。

SAN、LAN、MAN環境を含むバックボーンネットワークアプリケーション向けに設計されており、

このシリーズは、SDH/SONET STM-64/OC-192、10Gファイバー

チャネル、および10Gイーサネットの多様なプロトコルサポートを提供します。その高度な機能には、光波長変換が含まれます

（1310nm/1550nm/CWDM/DWDM）とループバック機能があり、要求の厳しい環境に最適です

R&Dラボ、データセンター、通信施設での設置。

このコンバーターの柔軟なアーキテクチャは、1Gbpsファイバー-銅線メディア変換も可能にし、

最大120kmの伝送距離を実現し、包括的な接続ソリューションを提供します。プロトコルに依存しないファイバーリピーターまたはメディアコンバーターとして

展開される場合でも、ETH-IMC2402-OEO

シリーズは、標準的な環境では故障する可能性のある過酷な産業環境で信頼性の高いパフォーマンスを保証します。

主な機能のハイライト：

1. メディアコンバーターと長距離リピーターの両方のデュアル機能
2. 極端な環境に対応する産業グレードの信頼性
3. 包括的な10Gプロトコルサポート
4. 高度な波長変換機能
5. 120kmの拡張伝送範囲
6. ミッションクリティカルなアプリケーションに焦点を当てる
7. 商用グレードのソリューションとの明確な差別化
機能

• DIPスイッチは1.25G/10Gファイバーデータレートの切り替えをサポート

• イーサネットを使用している場合は、1Gイーサネットメディアコンバーターとして使用可能

• IP40アルミニウムケース

• DINレール/壁面取り付けをサポート

• -40℃～80℃（-40°F～176°F）の動作温度

• ホットプラグ、フルステートLEDディスプレイをサポートし、簡単に設置可能

• ITUT規定のDWDM/CWDM波長をサポートし、DDM機能も表示可能

• ループバックとジャンボフレームをサポート

• 透明な伝送と非常に低い遅延

• 3R機能（再生、シェーピング、再タイミング）

アプリケーション

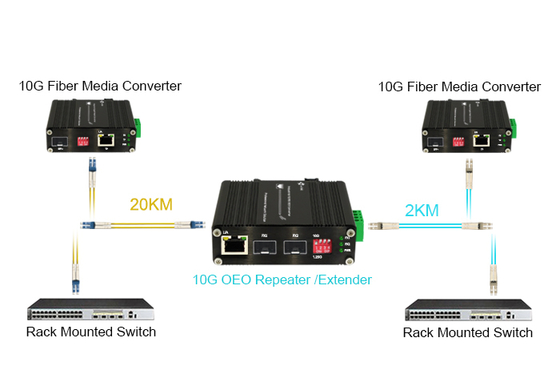

アプリケーションI：1G/10G OEOコンバーター（3Rリピーター）

アプリケーションII：ファイバー-銅線1Gbpsイーサネット機器は、ファイバー-銅線メディアとして機能

コンバーター

技術インデックス

機器機能

技術インデックス	機器機能
3Rリピーター	伝送速度
10G：8.5Gb/s～11.7Gb/s	プロトコル
8.5Gファイバーチャネル	SONET OC-192、SDH STM-64（9.95Gbps） 10G WAN（10Gbps） 10G LAN（10.31Gbps） OTN OTU-2（G.709）（10.70Gbps） 255/237 FECコーディング付き10G LAN（11.09Gbps） 10Gファイバーチャネル（11.32Gbps） 10G POS インターフェースタイプ
SFP+ to SFP+	伝送距離
SFP+モジュール：最大80km	最大パケット
転送速度 14,880,950/S	動作温度
-40℃～80℃（-40°F～176°F）	保管温度
-40℃～85℃（-40°F～185°F）	相対湿度
結露しない5%～95%	MTBF
> 200,000時間	E
thernetメディアコンバーター仕様規格
IEEE 802.3 10BASE-T	IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z、1000BASE-SX/LX IEEE 802.3x全二重フロー制御 動作モード
10/100/1000BASE-T to 1000BASE-SX/LX	ポートタイプ
SFP to RJ45	ネットワークケーブル
ツイストペア	10BASE-T：2ペアUTP Cat. 3,4,5、最大100m 100BASE-TX：2ペアUTP Cat. 5、最大100m 1000BASE-T：4ペアSTP Cat 5、最大100m 光ファイバーケーブル 1000BASE-SX： 50/125μmまたは62.5/125μmマルチモードファイバーケーブル、最大220/550m/2km。 1000BASE-LX： 9/125μmシングルモードケーブル、10/20/40/80/120kmの長距離を提供（SFPモジュールによって異なります） 電気的および機械的

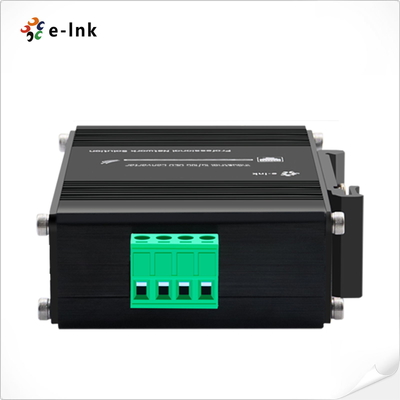

入力電源
12～48VDC、冗長電源（6ピン端子台）	消費電力
最大8W	保護
電源入力過負荷
自動リセット可能	逆極性
存在	DI
Pスイッチ4桁DIPスイッチ機能
DIP	機能	設定	SW 1
	1.25G/10G	ON - 1.25～8.5G	OFF - 10.3Gまたは14.025G	SW 2
	予約済み	ON - 予約済み	OFF - 予約済み	LEDインジケーター：
	予約済み	ON - 予約済み	OFF - 予約済み	LEDインジケーター：
	予約済み	ON - 予約済み	OFF - 予約済み	LEDインジケーター：

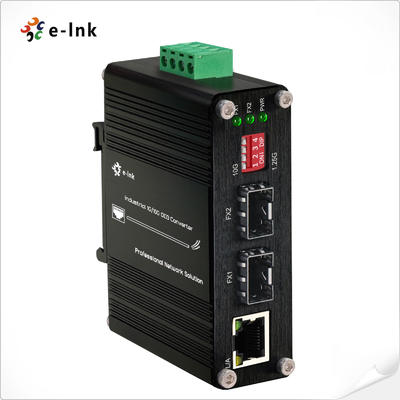

PWR
電源ステータス	FX1
SFPポート-1	FX2
SFPポート-2	L/A
TP LINK/ACT	寸法（幅x奥行きx高さ）
95 x 70 x 30 mm	重量
0.25Kg	ケーシング
アルミニウムケース	取り付けオプション：
DINレールマウント	規制承認
ISO9001、CE、RoHS、FCC
EN55022：2010+AC：2011、クラスA
EN 61000-3-2：2006+A1：2009+A2：2009
EN 61000-3-3：2013
EN55024：2010
IEC 61000-4-2：2008（ESD）
IEC 61000-4-3：2010（RS）
IEC 61000-4-4：2012（EFT）
IEC 61000-4-5：2014（サージ）
IEC 61000-4-6：2013（CS）
IEC 61000-4-8：2009（PFMF）
注文情報

モデル
