商品の詳細:
お支払配送条件:
|
| コネクタ: | 2 x RJ45 | オプティカルポート: | 1つのx SFP 1000Base-Xか100Base-FX （自動検出） |
|---|---|---|---|
| 入力電源: | 12~48VDCの4ピン ターミナル ブロック | 尺寸 (WxDxH): | 95 x 70 x 30のmm |
| 重量: | 0.25kg | ケース: | アルミケース |
概要

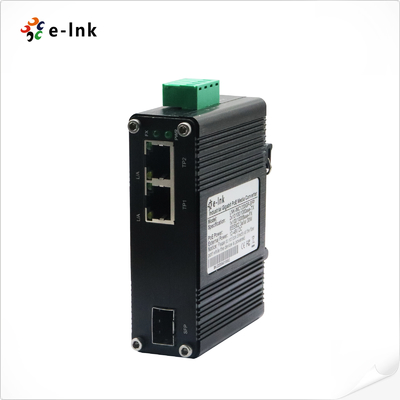

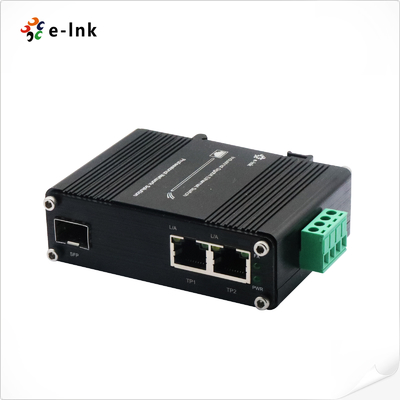

LNK-IMC1200G-SFPシリーズは、産業用ネットワークアプリケーション向けに設計された、堅牢なDINレールマウント型メディアコンバータです。
これらの強化グレードデバイスは、10/100/1000Base-T銅線イーサネットと100/1000Base-X SFP光ファイバーインターフェースを備えたデュアルポート接続を特徴とし、柔軟なメディア変換機能を提供します。
過酷な環境での信頼性を考慮して設計されており、EN55022規格に準拠しながら、-40℃～+75℃の広い温度範囲で動作します。
半二重モードと全二重モードの両方をサポートし、さまざまなSFPモジュール（シングルモード/マルチモード、1/2コア）に対応し、多様な光ファイバーネットワークの要件を満たします。産業オートメーション、輸送、屋外設置に最適で、LNK-IMC1200G-SFPシリーズは、標準的な商用グレードの機器が故障するような場所でも安定した性能を発揮します。
主な改善点:
1. 単一モデルではなく、シリーズとして明確に位置づけられています。
2. 技術仕様がより整理されています。
3. 産業用途における価値提案が強化されています。
4. 具体的なアプリケーション例が含まれています。
5. より専門的な技術用語が使用されています。
6. 重要な仕様をすべて維持しつつ、流れが改善されています。
7. 動作条件に関するコンテキストが追加されています（「標準的な機器が故障するような場所」）。
特徴
► 12～48VDC端子台電源入力
► DINレールおよび壁面取り付けに対応
► 環境耐性 -40℃～75℃（-40°F～167°F）の動作温度
► 全二重/半二重、自動ネゴシエーションをサポート
► IEEE 802.3az Energy Efficient Ethernet (EEE)
► 2ポート 10/100/1000BASE-T RJ45、自動MDI / MDI-X機能付き
► 1 SFPポート、100Base-FXまたは1000Base-Xデュアルモード（自動検出）

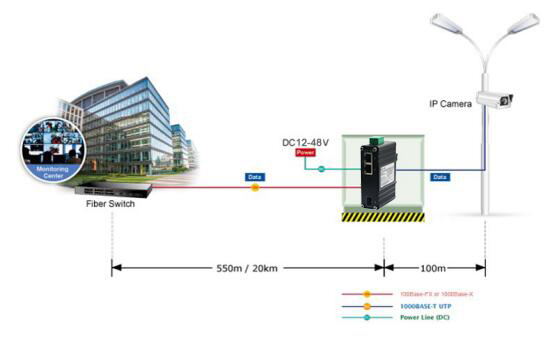

アプリケーション
技術インデックス
イーサネット
規格:
IEEE802.3 10Base-T
IEEE802.3u 100Base-TX/FX
IEEE802.3ab 1000Base-T
| IEEE802.3z 1000Base-X | |
| IEEE 802.3az Energy Efficient Ethernet (EEE) | 処理タイプ: |
| ストアアンドフォワード | |
| フォワード/フィルタリングレート: | |
| 14,880pps (10Mbps) | |
| 148,800pps (100Mbps) | |
| 1,488,000pps (1000Mbps) | パケットバッファメモリ: |
| 1 Mbit | 最大パケット長: |
| 9K バイト | |
| アドレス表サイズ | |
| 2K MACアドレス | インターフェース |
| コネクタ: | 2 x RJ45 |
| 光ポート: | 1 x SFP 1000Base-Xまたは100Base-FX（自動検出） |
| 電気的および機械的 | |
| 入力電源: | 12～48VDC、4ピン端子台 |
| 消費電力: | 最大5W |
| LEDインジケータ: | |
| PWR: | 電源ステータス |
| L/A: | データLINKステータス |
| SPD: | |
| イーサネットステータス | 100M/1000M: |
| ファイバーLINKステータス | 寸法（幅x奥行きx高さ）: |
| 95 x 70 x 30 mm | 重量: |
| 0.25Kg | 筐体: |
| アルミニウムケース | 取り付けオプション: |
| DINレール / 壁面取り付け | 環境 |
| 動作温度: | -40℃～75℃（-40°F～167°F） |
| 保管温度: | -40℃～85℃（-40°F～185°F） |
| 相対湿度: | |
| 5%～95% 結露しないこと | MTBF |
| > 200,000時間 | 規制承認 |
| ISO9001、CE、FCC、RoHS | EMI: |
| EN55022:2010+AC: 2011、クラスA | EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 | |
| EN55024: 2010 | |
|
EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (サージ)
|
|
|
IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) 注文情報 モデル 説明 LNK-IMC1200G-SFP 強化型2ポート10/100/1000BASE-TX - 100/1000BASE-X SFPメディアコンバータ |
|
SFPオプション
| ► SFPオプション。SFPオプションページ（産業用SFP）でSFPを選択してください。 | ► SFPモジュールは別途購入する必要があります。 |
| 取り付けオプション | ► デフォルトのDINレールブラケットが取り付けられています。壁面取り付けブラケットが付属しています。 |
| 電源オプション | ► 24W/1A 24VDC電源。端子台用オープンワイヤ |
| ► 電源は別途購入する必要があります。 | |
