商品の詳細:
お支払配送条件:
|
| コネクタ: | 1つのx RJ45 | オプティカルポート: | 1 x 1000Base-X SC |
|---|---|---|---|
| 動作温度: | -40°Cへの75°C （- 167°F）への40°F | 入力電源: | 12~48VDCの4ピン ターミナル ブロック |
| 消費電力: | 最大3W | 尺寸 (WxDxH): | 95 x 70 x 30のmm |
| 重量: | 0.25kg |

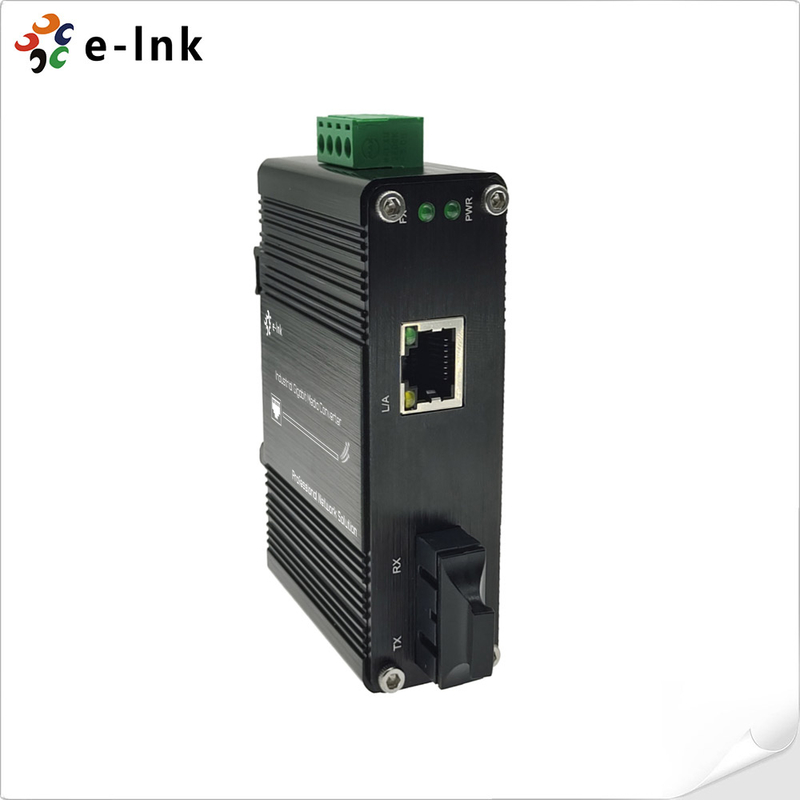

Mini Industrial 10/100/1000Base-T - 1000Base-X メディアコンバータ
概要
LNK-IMC3012シリーズは、10/100/1000BASE-T銅線イーサネットと1000BASE-Xファイバー間のシームレスなネットワーク変換を可能にする産業グレードのメディアコンバータです。
過酷な環境向けに設計されており、広い温度範囲（-40℃～75℃）で安定して動作し、優れた耐久性を実現する頑丈なアルミニウムハウジングを備えています。イーサネットポートは、半二重モードと全二重モードの両方をサポートし、柔軟な接続オプションを保証します。
LNK-IMC3012シリーズの重要な利点は、さまざまなファイバーデバイスとの幅広い互換性のために、100Mbpsと
1000Mbpsの速度の両方をサポートするデュアルレートファイバーポートです。その堅牢な構造は、要求の厳しい産業用途での安定した性能を保証します。容易な導入のために、コンバータはDIN
レールマウントまたは配電ボックスへの設置をサポートしており、産業用ネットワーキング、
オートメーション、および信頼性の高いメディア変換を必要とするインフラストラクチャプロジェクトに最適なソリューションです。
特徴
► IEEE 802.3az Energy Efficient Ethernet (EEE)
► ネットワーク診断用の豊富なLEDインジケータ

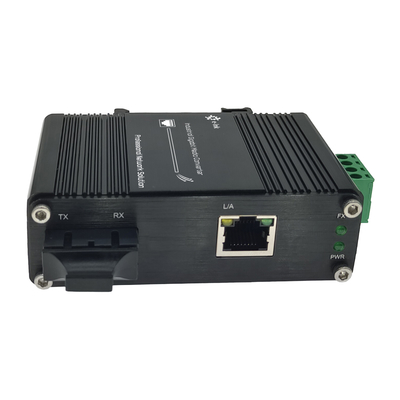

► 1ポート10/100/1000BASE-T RJ45、自動MDI / MDI-X機能付き
► 1 SCポート、1000Base-X
► 全二重/半二重、自動ネゴシエーションをサポート

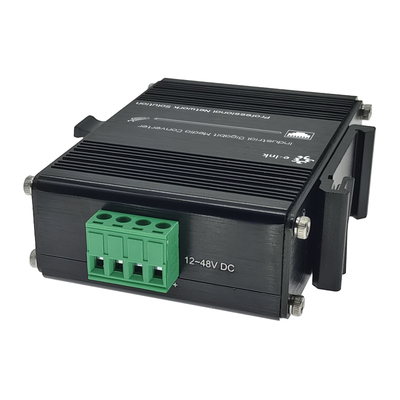

► 12～48VDC端子台電源入力
► DINレールおよび壁面取り付けをサポート
► 環境耐性 -40℃～75℃（-40°F～167°F）の動作温度

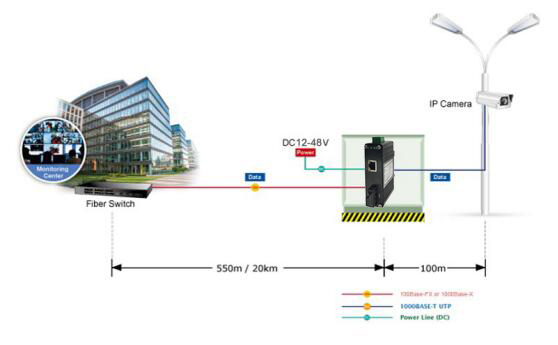

アプリケーション
技術インデックス
イーサネット
規格:
IEEE802.3 10Base-T
IEEE802.3u 100Base-TX
| IEEE802.3ab 1000Base-T | |
| IEEE802.3z 1000Base-X | IEEE 802.3az Energy Efficient Ethernet (EEE) |
| 処理タイプ: | |
| ストアアンドフォワード | |
| フォワード/フィルタリングレート: | |
| 14,880pps (10Mbps) | |
| 148,800pps (100Mbps) | 1,488,000pps (1000Mbps) |
| パケットバッファメモリ: | 1 Mbit |
| 最大パケット長: | |
| 9Kバイト | |
| アドレス表サイズ | 2K MACアドレス |
| インターフェース | コネクタ: |
| 1x RJ45 | 光ポート: |
| 1 x SC 1000Base-X | |
| 電気的および機械的 | 入力電源: |
| 12～48VDC、4ピン端子台 | 消費電力: |
| 最大3W | |
| LEDインジケータ: | PWR: |
| 電源ステータス | L/A: |
| データリンクステータス | |
| SPD: | イーサネットステータス |
| 100M/1000M: | ファイバーリンクステータス |
| 寸法（幅x奥行きx高さ）: | 95 x 70 x 30 mm |
| 重量: | 0.25Kg |
| 筐体: | アルミニウムケース |
| 取り付けオプション: | DINレール/壁面取り付け |
| 環境 | 動作温度: |
| -40℃～75℃（-40°F～167°F） | 保管温度: |
| -40℃～85℃（-40°F～185°F） | |
| 相対湿度: | 5%～95% 結露しないこと |
| MTBF | > 200,000時間 |
| 規制承認 | ISO9001、CE、FCC、RoHS |
| EMI: | EN55022:2010+AC: 2011、クラスA |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 | |
| EN 61000-3-3: 2013 | |
|
EN55024: 2010 EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) |
|
|
IEC 61000-4-5: 2014 (サージ) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) 注文情報 モデル 説明 LNK-IMC3012 |
|
Mini Industrial Media Converter、10/100/1000Base-T - 1000Base-SX、マルチモード、550m、850nm、SC
| LNK-IMC3012-20 | Mini Industrial Media Converter、10/100/1000Base-T - 1000Base-LX、シングルモード、20km、1310nm、SC |
| LNK-IMC3012-S20 | Mini Industrial Media Converter、10/100/1000Base-T - 1000Base-BX、シングルモード、シングルファイバー、20km、1310/1550nm、SC |
| 取り付けオプション | ► デフォルトのDINレールブラケットが取り付けられています。壁面取り付けブラケットが付属しています。 |
| 電源オプション | ► 24W/1A 24VDC電源。端子台用オープンワイヤ |
| ► 電源は別途購入する必要があります。 | |
