産業監視ネットワークのためのPoE付き管理された硬化Ethernetスイッチ

インダストリアル L2+ 16-ポート 10/100/1000T 802.3at PoE + 4-ポート 1000X SFP マネージド イーサネット スイッチ

概要

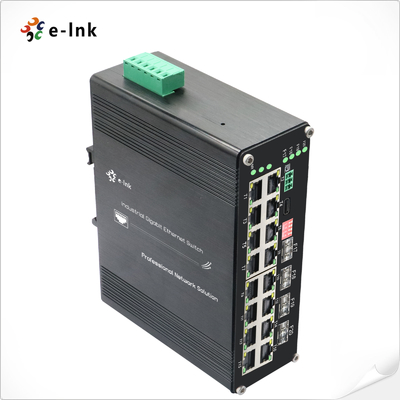

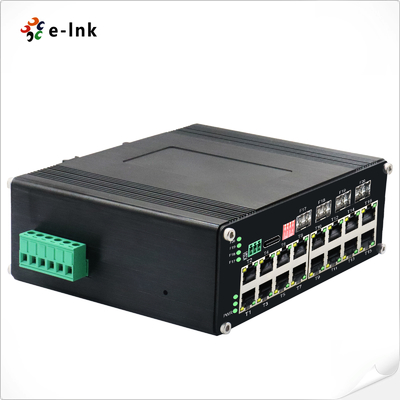

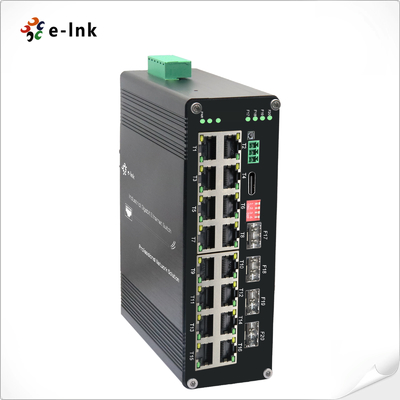

これはL2+ マネージド ハーデッド イーサネット スイッチ16ギガビットRJ45ポート (10/100/1000Base-T) を搭載し,IEEE 802.3at PoE+と4ギガビットSFPアップリンクポート (1000Base-X) をサポートしている.フル/ハーフデュプレックスモード自動車MDI/MDI-XSFPスロットはシングルモードまたはマルチモードファイバをサポートし,汎用的な長距離展開オプションを提供しています.

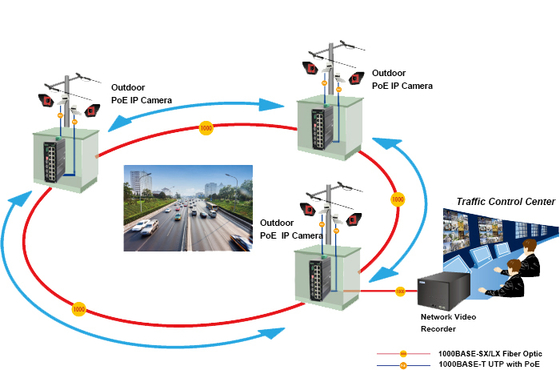

この管理されたPoEスイッチは 単一のケーブルで電源とデータを供給し IPカメラの設置の複雑さを軽減します無線アクセスポイントこの製品の高度なL2+管理は,VLAN,QoS,およびセキュリティ機能を含みます.重要なアプリケーションのネットワークパフォーマンスを確保する.

特徴

支持 16x10/100/1000Base-T + 4x1000Base-X SFP +

10/100/1000Mbps RJ45 ポートはフル/ハーフデュプレックス,自動交渉,自動MDI/MDIXをサポート

IEEE802.3af/at に準拠する

DIP スイッチは1キーVLAN,1キーリング管理,PoEリセット,250mPoEネットワークをサポート

RS232シリアルポートにアクセスする必要が全くなく,簡単に管理するためにUSB-Cポートを接続するサポート

10Kバイトジャンボフレーム

IEEE 802.3az エネルギー効率の良いイーサネット (EEE)

IP40 アルミケース

DIN-Rail の設置をサポートする

〜40°Cから80°C (−40°Fから176°F) の動作温度

テクニカルインデックス

イーサネット
基準:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d スパンディングツリー
フォワード&フィルタリングレート:	14,880pps (10Mbps)
	148800pps (100Mbps)
	1,488,000pps (1000Mbps)
パケットバッファメモリ:	12Mビット
処理タイプ:	保存・転送
バックプランの帯域幅	110Gbps
最大パケット長さ:	10K バイト ジャンボフレーム
アドレステーブル サイズ:	8K MAC アドレス
インターフェース
コネクタ:	16 x RJ45
RS485:	1 x RS485 (オプション)
オプティカルポート:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (管理用)
RS485 シリアルインターフェイス (オプション)
物理インターフェース	工業標準の3ピン螺旋端末
データ型	1Ch RS485 双方向
RS-485信号	データ+ データ- GND
シリアルポートライン距離 (銅)	1000メートル
バウッド率	0 ~ 800kbps
PoE (イーサネット上の電源)
標準:	IEEE 802.3at パワーオーバーイーサネットプラス
	IEEE 802.3af パワー・オーバー・イーサネット
ポート:	RJ45
パワーピン割り当て	4/5(+), 7/8(-)
PoE予算:	最大480ワットのPOE予算
環境ラント
動作温度:	-40°Cから80°C (-40°Fから176°F)
保存温度:	-40°Cから85°C (-40°Fから185°F)
相対湿度:	5%~95% 凝縮しない
MTBF	>20000時間
電気・機械

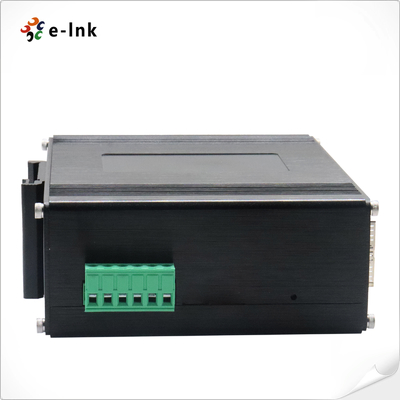

入力電源:	48~57VDC,冗長電源 (6ピンの端末ブロック)
電力消費量:	8W 最大 (使用中のPoE<480W)
保護:
電源入力の過負荷:	自動リセット可能
逆極性	現在
DIP スイッチ
4桁のDIPスイッチ機能	DIP	機能	設定
	SW 1	VLAN	オン - 有効	OFF - 障害者
	SW 2	リングマネジメント	オン - 有効	OFF - 障害者
	SW 3 (アップグレードされる)	250m PoEネットワーク	オン - 有効	OFF - 障害者
	SW 4 (アップグレードされる)	PoE リセット	オン - 有効	OFF - 障害者

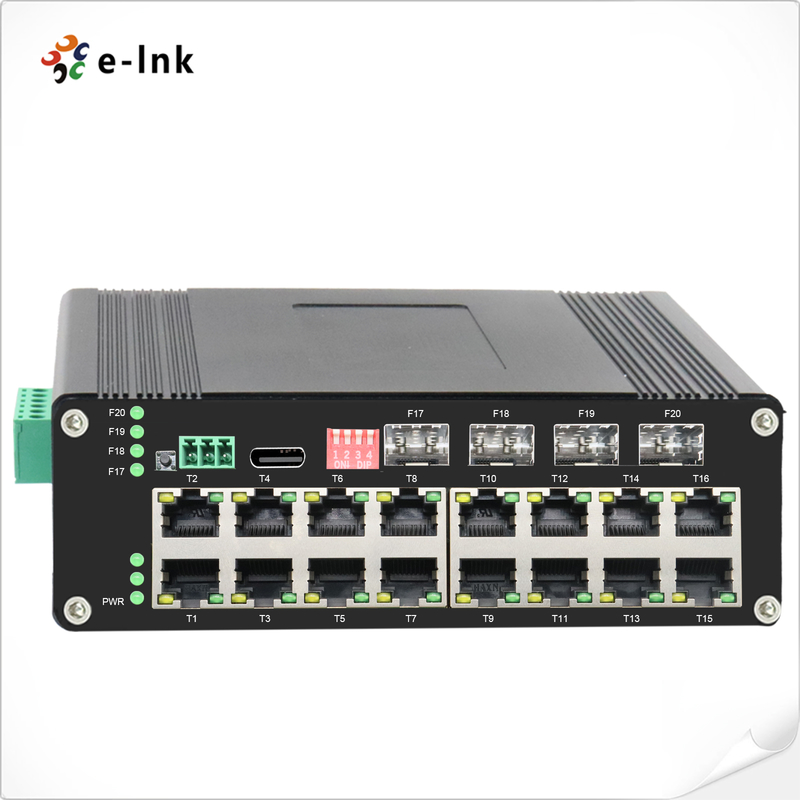

LED インジケーター:
PWR: パートナー:	パワー状態
イーサネット (ポートごとに):	関連性/活動
PoE: ポイント	PoE 状態
繊維:	ギガビット SFP ポート: F17~F20
サイズ (WxDxH):	155 x 115 x 85 mm
体重:	1.2kg
ケース:	アルミケース
マウントオプション:	DIN-Rail マウント
ソフトウェアの特徴
冗長性に関するプロトコル	STP/RSTP/MSTP/ERPSv2,リンクアグリゲーションをサポートする
マルチキャストサポート	IGMP スヌーピング V1/V2/V3 サポート GMRP GVMP802.1Q
VLAN	IEEE 802.1Q 4K VLAN,QINQ,ダブルVLANをサポートする
時間 管理	SNTP
QOS	流量ベースのリダイレクト 流通率制限 流量ベースのパケットフィルタリング 8*各ポート802.1p/DSCP優先マッピングの出力キュー Diff-Serv QoS,優先度マーク/注記 キュースケジューリングアルゴリズム (SP,WRR,SP+WRR)
ACL	ポートベースの発行ACL ポートとVLANに基づくACL L2からL4のパケットフィルタリング,最初の80バイトのメッセージにマッチする. MAC,Destination MAC アドレス,IP ソース,Destination IP,IP プロトコル タイプ,TCP/UDP ポート,TCP/UDP ポート 範囲,VLAN などに基づいて ACL を提供する
PoE管理	PoE電源の総電源制限 PoE出力配分 PoE出力優先設定 PoE 動作状態 PoE 操作のスケジュール
診断 メンテナンス	ポートのミラーリング,Syslog,Pingをサポートする
管理機能	CLI,WEB,SNMPv1/v2/v3,管理のためのTelnetサーバー,EEE,LLDP,DHCPサーバー/クライアント (IPv4/IPv6),クラウド/MQTTをサポートする
アラーム管理	1方向リレーアラーム出力,RMON,TRAPをサポートする
セキュリティ	ブロードキャスト・ストーム・プロテクション,HTTPS/SSLv3,AAA&RADIUS,SSH2.0 DHCP スヌーピングをサポートします オプション82802.1X セキュリティアクセス ユーザの階層管理,ACL アクセス コントロール リストをサポートする DDOS,ポートベースのMACフィルタリング/バインド,MACブラックホール,IPソース保護,ポート隔離,ARPメッセージ速度制限をサポート
アドバンストレイヤ 2+ 機能	IPv4/IPv6 管理 静的経路
規制による承認
ISO9001,CE,RoHS,FCC
EN55022:2010+AC: 2011,Aクラス
EN 61000-3-2:2006+A1: 2009+A2: 2009
EN 61000-3-3:2013
EN55024:2010
IEC 61000-4-2:2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4:2012 (EFT)
IEC 61000-4-5:2014 (急増)
IEC 61000-4-6:2013 (CS)
IEC 61000-4-8:2009 (PFMF)
