商品の詳細:
お支払配送条件:
|
| 重さ: | 1.2kg | 寸法（wxdxh）: | 155mm x 115mm x 85mm（w x d x h） |
|---|---|---|---|
| 電源入力: | DC 48-57V、冗長電力（6ピン端子ブロック） | 動作温度: | -40℃〜80℃ |
| インストールモード: | ディンレールマウント | ファイバ: | ギガビットSFPの港:F17~F20 |
| PoE 予算: | 最大480ワットのPOE予算 | データ型: | 1CH RS485 Bi-direction |
| ハイライト: | 管理された堅くされたイーサネット スイッチ,産業監視ネットワーク エスネットスイッチ,産業イーサネットPoEスイッチ |
||

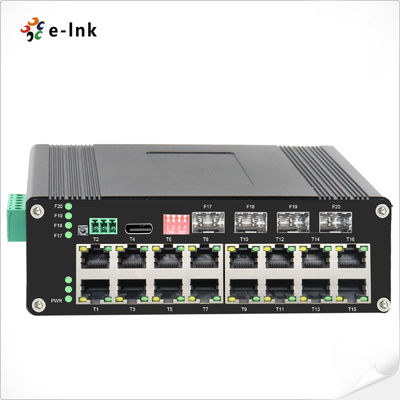

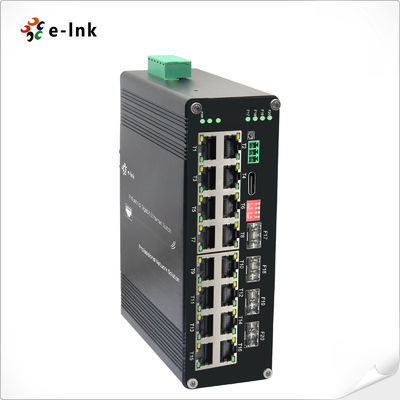

インダストリアル L2+ 16-ポート 10/100/1000T 802.3at PoE + 4-ポート 1000X SFP マネージド イーサネット スイッチ
管理されたイーサネットスイッチ概要
これはL2+ マネージド ハーデッド イーサネット スイッチ16ギガビットRJ45ポート (10/100/1000Base-T) を搭載し,IEEE 802.3at PoE+と4ギガビットSFPアップリンクポート (1000Base-X) をサポートしている.フル/ハーフデュプレックスモード自動車MDI/MDI-XSFPスロットは単モードまたは多モードファイバをサポートし,汎用的な長距離展開オプションを提供しています.
この管理されたPoEスイッチは 単一のケーブルで電源とデータを供給し IPカメラの設置の複雑さを軽減します無線アクセスポイントこの製品の高度なL2+管理は,VLAN,QoS,およびセキュリティ機能を含みます.重要なアプリケーションのネットワークパフォーマンスを確保する.
管理されたイーサネットスイッチ特徴
支持 16x10/100/1000Base-T + 4x1000Base-X SFP +
10/100/1000Mbps RJ45 ポートはフル/ハーフ・デュプレックス,自動交渉,自動MDI/MDIXをサポート
IEEE802.3af/at に準拠する
DIP スイッチは1キーVLAN,1キーリング管理,PoEリセット,250mPoEネットワークをサポート
RS232 シリアル ポート に アクセス する 必要 が あり ませ ん で,簡単に 管理 する ため に USB-C ポート を 接続 する サポート
10Kバイトジャンボフレーム
IEEE 802.3az エネルギー効率の良いイーサネット (EEE)
IP40 アルミケース
DIN-Rail の設置をサポートする
〜40°Cから80°C (−40°Fから176°F) の作業温度
管理されたイーサネットスイッチテクニカルインデックス
| イーサネット | ||||
| 基準: | IEEE802.3 10BASE-T | |||
| IEEE802.3u 100BASE-TX/FX | ||||
| IEEE802.3ab 1000BASE-T | ||||
| IEEE802.3z 1000BASE-X | ||||
| IEEE802.3p QoS | ||||
| IEEE802.1d スパンディングツリー | ||||
| フォワード&フィルタリングレート: | 14,880pps (10Mbps) | |||
| 148800pps (100Mbps) | ||||
| 1,488,000pps (1000Mbps) | ||||
| パケットバッファメモリ: | 12Mビット | |||
| 処理タイプ: | 保存・転送 | |||
| バックプランの帯域幅 | 110Gbps | |||
| 最大パケット長さ: | 10K バイト ジャンボフレーム | |||
| アドレステーブル サイズ: | 8K MAC アドレス | |||
| インターフェース | ||||
| コネクタ: | 16 x RJ45 | |||
| RS485: | 1 x RS485 (オプション) | |||
| オプティカルポート: | 4 x 1000Base-X SFP | |||
| USB-C: | 1 x USB-C (管理用) | |||
| RS485 シリアルインターフェイス (オプション) | ||||
| 物理インターフェース | 工業標準の3ピン螺旋端末 | |||
| データ型 | 1Ch RS485 双方向 | |||
| RS-485信号 | データ+ データ- GND | |||
| シリアルポートライン距離 (銅) | 1000メートル | |||
| バウッド率 | 0 ~ 800kbps | |||
| PoE (イーサネット上の電源) | ||||
| 標準: | IEEE 802.3at パワーオーバーイーサネットプラス | |||
| IEEE 802.3af パワー・オーバー・イーサネット | ||||
| ポート: | RJ45 | |||
| パワーピン割り当て | 4/5(+), 7/8(-) | |||
| PoE予算: | 最大480ワットのPOE予算 | |||
| 環境ラント | ||||
| 動作温度: | -40°Cから80°C (-40°Fから176°F) | |||
| 保存温度: | -40°Cから85°C (-40°Fから185°F) | |||
| 相対湿度: | 5%~95% 凝縮しない | |||
| MTBF | >20000時間 | |||
| 電気・機械 | ||||
| 入力電源: | 48~57VDC,冗長電源 (6ピンの端末ブロック) | |||
| 電力消費量: | 8W 最大 (使用中のPoE<480W) | |||
| 保護: | ||||
| 電源入力の過負荷: | 自動リセット可能 | |||
| 逆極性 | 現在 | |||
| DIP スイッチ | ||||
|
4桁のDIPスイッチ機能
|
DIP | 機能 | 設定 | |
| SW 1 | VLAN | オン - 有効 | OFF - 障害者 | |
| SW 2 | リングマネジメント | オン - 有効 | OFF - 障害者 | |
| SW 3 (アップグレードされる) | 250m PoEネットワーク | オン - 有効 | OFF - 障害者 | |
| SW 4 (アップグレードされる) | PoE リセット | オン - 有効 | OFF - 障害者 | |
| LED インジケーター: | ||||
| PWR: パートナー: | パワー状態 | |||
| イーサネット (ポートごとに): | 関連性/活動 | |||
| PoE: ポイント | PoE 状態 | |||
| 繊維: | ギガビット SFP ポート: F17~F20 | |||
| サイズ (WxDxH): | 155 x 115 x 85 mm | |||
| 体重: | 1.2kg | |||
| ケース: | アルミケース | |||
| マウントオプション: | DIN-Rail マウント | |||
| ソフトウェアの特徴 | ||||
| 冗長性に関するプロトコル | STP/RSTP/MSTP/ERPSv2,リンクアグリゲーションをサポートする | |||
| マルチキャストサポート | IGMP スヌーピング V1/V2/V3 サポート GMRP GVMP802.1Q | |||
| VLAN | IEEE 802.1Q 4K VLAN,QINQ,ダブルVLANをサポートする | |||
| 時間 管理 | SNTP | |||
| QOS |
流量ベースのリダイレクト 流通率制限 |
|||
| ACL |
ポートベースの発行ACL ポートとVLANに基づくACL |
|||
| PoE管理 |
PoE電源の総電源制限 PoE出力配分 |
|||
| 診断 メンテナンス | ポートのミラーリング,Syslog,Pingをサポートする | |||
| 管理機能 | CLI,WEB,SNMPv1/v2/v3,管理のためのTelnetサーバー,EEE,LLDP,DHCPサーバー/クライアント (IPv4/IPv6),クラウド/MQTTをサポートする | |||
| アラーム管理 | 1方向リレーアラーム出力,RMON,TRAPをサポートする | |||
| セキュリティ |
ブロードキャスト・ストーム・プロテクション,HTTPS/SSLv3,AAA&RADIUS,SSH20 DHCP スヌーピングをサポートします オプション82802.1X セキュリティアクセス |
|||
| アドバンストレイヤ 2+ 機能 |
IPv4/IPv6 管理 静的経路 |
|||
| 規制による承認 | ||||
| ISO9001,CE,RoHS,FCC | ||||
| EN55022:2010+AC: 2011,Aクラス | ||||
| EN 61000-3-2:2006+A1: 2009+A2: 2009 | ||||
| EN 61000-3-3:2013 | ||||
| EN55024:2010 | ||||
| IEC 61000-4-2:2008 (ESD) | ||||
| IEC 61000-4-3: 2010 (RS) | ||||
| IEC 61000-4-4:2012 (EFT) | ||||
| IEC 61000-4-5:2014 (急増) | ||||
| IEC 61000-4-6:2013 (CS) | ||||
| IEC 61000-4-8:2009 (PFMF) | ||||
管理されたイーサネットスイッチ注文情報
| モデル | 記述 |
| ETH-DIMC2416MP | インダストリアル L2+ 16-ポート 10/100/1000T 802.3at PoE + 4-ポート 1000X SFP マネージド イーサネット スイッチ |
| SFP オプション | SFP オプション.SFP オプションページでSFPを選択してください. |
| SFP モジュールは別途購入します. | |
| マウントオプション | 標準DIN-Rail ブレーキが設置されている |
| 電力オプション | DIN-レール電源 ターミナルブロックの開いたワイヤー |
| 電力供給は別途購入します. |
適用する
販売後および保証方針
構成されるオンラインのお客様サービスそして電話による顧客サービス提供する製品コンサルティング,
遠隔技術サポート,メンテナンスのサービス.
サービス政策: 3ヶ月交換と3年間の保証.
代替: 一連の製品を購入してから3ヶ月以内に,技術者による製品の故障と人為的な損傷のテスト後
購入者が直接購入所に行って 同じ種類の製品を交換できます
製品テストに問題がない場合は,元のサンプルを返します.
保証: 自然災害以外の災害による人為的な損傷,当社の無料保証期間は1年です.
[次の条件は,交換と無料保守の範囲には含まれない]
1製品説明書に記載されている操作と保守の不適合による損傷
2人為的な要因による損傷,例えば不適切な電圧入力,水吸収,破損など.
3雷,地震,火災など,自然災害による製品への損害
3会社からの許可なしに 固有の設定の不正改変や修理
4無料のメンテナンスの範囲を超えた製品
5顧客から送られた修理中に運送,積載,卸荷によって生じた損傷
6. 製品保証カードの製品バーコードまたはモデルは製品自体と一致しません.
7設計,技術,製造,品質などの製品以外の問題による故障や損傷
